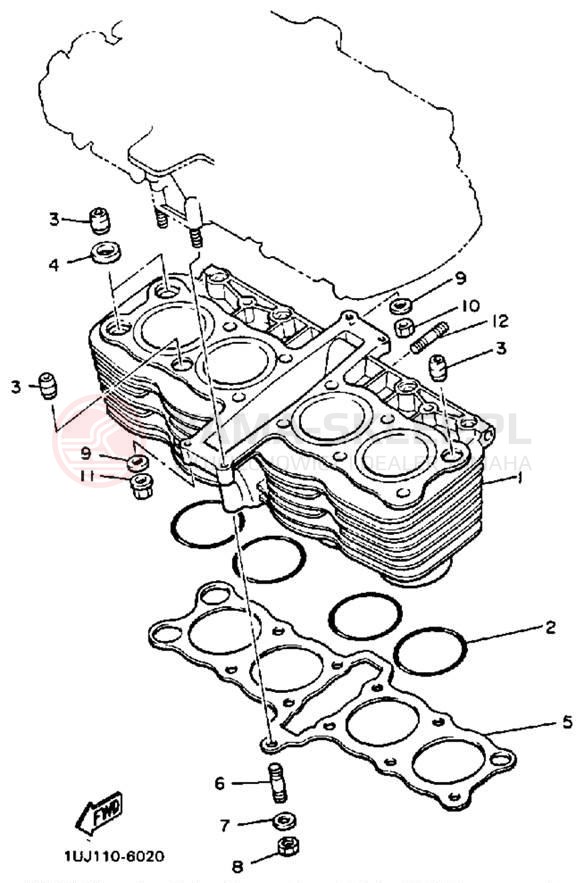

Schemat "cylinder" do Yamaha RADIAN YX600S/YX600SC

Lp.	nazwa i numer części	cena
1	CYLINDER 49A-11310-02-00 49A113100200 49A-11310-02-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 3-7 dni	5767.11 zł 5190.40 złnajniższa cena: 5190.40 zł 5190.4
2	O-RING (93210-63442-00) 93210-62323-00 932106232300 93210-62323-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 3-7 dni	32.96 zł 29.66 złnajniższa cena: 29.66 zł 29.66
3	PIN,DOWEL (59V) 99530-14016-00 995301401600 99530-14016-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
4	GASKET 90430-14131-00 904301413100 90430-14131-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 3-7 dni	16.14 zł 14.53 złnajniższa cena: 14.53 zł 14.53
5	GASKET, CYLINDER 3KM-11351-00-00 3KM113510000 3KM-11351-00-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 3-7 dni	68.98 zł 62.08 złnajniższa cena: 62.08 zł 62.08
6	BOLT,STUD(71G) 95617-08330-00 956170833000 95617-08330-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 3-7 dni	36.69 zł 33.02 złnajniższa cena: 33.02 zł 33.02
7	WASHER,PLATE 90201-084G3-00 90201084G300 90201-084G3-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 3-7 dni	25.58 zł 23.02 złnajniższa cena: 23.02 zł 23.02
8	NUT (6L2) 95333-08600-00 953330860000 95333-08600-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
9	WASHER 92990-06600-00 929900660000 92990-06600-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
10	NUT (6TA) 95317-06600-00 953170660000 95317-06600-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
11	NUT,SPEC'L SHAPE 90179-06500-00 901790650000 90179-06500-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	28.30 zł 25.47 złnajniższa cena: 25.47 zł 25.47
12	BOLT,STUD 90116-06475-00 901160647500 90116-06475-00 https://yama-sklep.pl/image/scheme_us/26a81ae2254451aa6fb95416d0172471db34353930375f696d672e6a7067.jpg wysyłamy w 3-7 dni	26.81 zł 24.13 złnajniższa cena: 24.13 zł 24.13
