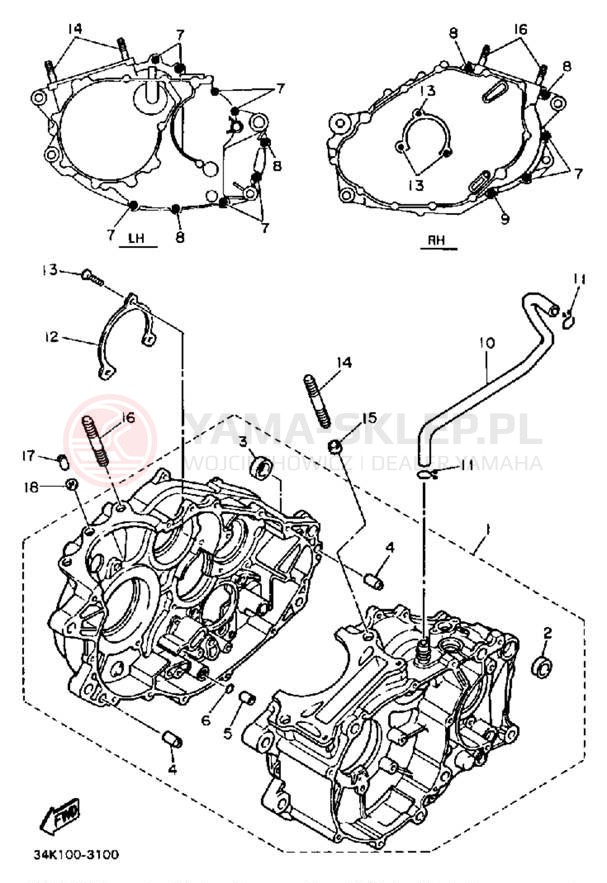

Schemat "Obudowa silnika" do Yamaha XT600TC/XT600T

Lp.	nazwa i numer części	cena
1	CRANKCASE ASY 34L-15100-05-00 34L151000500 34L-15100-05-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	6107.34 zł 5496.61 złnajniższa cena: 5496.61 zł 5496.61
2	COLLAR 90387-17009-00 903871700900 90387-17009-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	34.94 zł 31.45 złnajniższa cena: 31.45 zł 31.45
3	COLLAR 90387-16782-00 903871678200 90387-16782-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	51.41 zł 46.27 złnajniższa cena: 46.27 zł 46.27
4	PIN,DOWEL 99530-12016-00 995301201600 99530-12016-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	16.91 zł 15.22 złnajniższa cena: 15.22 zł 15.22
5	PIN, DOWEL 91808-16023-00 918081602300 91808-16023-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
6	O-RING INCL. IN BOTTOM END GASKET KIT 93210-07135-00 932100713500 93210-07135-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	9.86 zł 8.87 złnajniższa cena: 8.87 zł 8.87
7	BOLT,HEX SKT HEAD 90110-06138-00 901100613800 90110-06138-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	22.88 zł 20.59 złnajniższa cena: 20.59 zł 20.59
8	BOLT 90110-06X81-00 9011006X8100 901-1006X-81-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	11.44 zł 10.30 złnajniższa cena: 10.30 zł 10.3
8	BOLT 91317-06045-00 => 90110-06X81-00 913170604500 91317-06045-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	11.44 zł 10.30 złnajniższa cena: 10.30 zł 10.3
9	BOLT (4MY) 91317-06060-00 913170606000 91317-06060-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	22.88 zł 20.59 złnajniższa cena: 20.59 zł 20.59
10	PIPE,BREATHER 1 34L-11166-00-00 34L111660000 34L-11166-00-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	182.81 zł 164.53 złnajniższa cena: 164.53 zł 164.53
11	CLIP,SCISSOR 90467-14015-00 904671401500 90467-14015-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
12	PLATE,BRNG COVER 5Y1-15383-00-00 5Y1153830000 5Y1-15383-00-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	42.64 zł 38.38 złnajniższa cena: 38.38 zł 38.38
13	SCREW,FLAT 98707-06012-00 987070601200 98707-06012-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
14	BOLT,STUD 90116-10087-00 901161008700 90116-10087-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	63.48 zł 57.13 złnajniższa cena: 57.13 zł 57.13
16	BOLT,STUD 90116-10263-00 901161026300 90116-10263-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 3-7 dni	33.49 zł 30.14 złnajniższa cena: 30.14 zł 30.14
18	GASKET 90430-08178-00 904300817800 90430-08178-00 https://yama-sklep.pl/image/scheme_us/26c69f702b44d291629a65536ee84960bd34303930315f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	16.14 zł 14.53 złnajniższa cena: 14.53 zł 14.53
