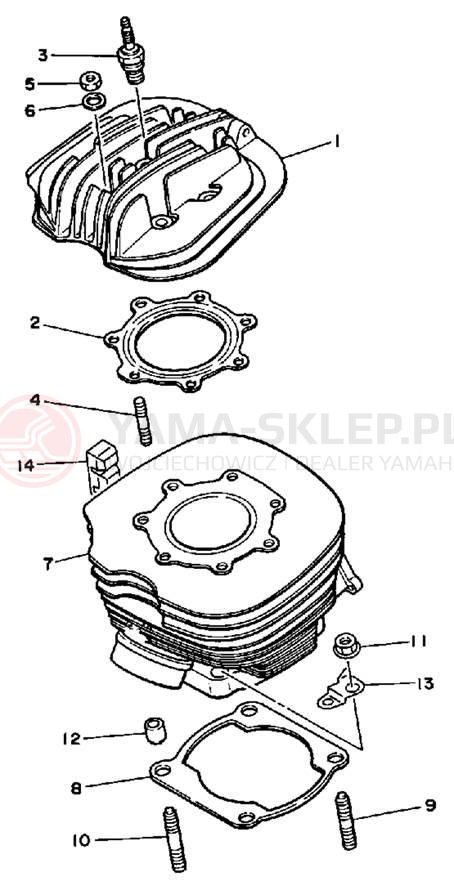

Schemat "cylinder" do Yamaha WR500ZD

Lp.	nazwa i numer części	cena
1	HEAD,CYLINDER 1 4AA-11111-00-00 4AA111110000 4AA-11111-00-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	895.94 zł 895.94
2	GASKET,CYL HEAD 1 40T-11181-00-00 40T111810000 40T-11181-00-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	147.05 zł 147.05
3	B8EG NGK SPLUG 4PK (NGK B8EG) (94702-0 UR B8E-G0000-00-00 B8EG00000000 B8E-G0000-00-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni
4	BOLT,STUD 90116-08394-00 901160839400 90116-08394-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	35.42 zł 35.42
5	NUT,SPEC'L SHAPE 90179-08491-00 901790849100 90179-08491-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	15.24 zł 15.24
6	WASHER,PLATE 90201-08649-00 902010864900 90201-08649-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	25.58 zł 25.58
7	CYLINDER 1 4AA-11311-00-00 4AA113110000 4AA-11311-00-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	4884.82 zł 4884.82
8	GASKET,CYLINDER 1LV-11351-10-00 1LV113511000 1LV-11351-10-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	75.56 zł 75.56
9	BOLT,STUD 90116-12315-00 901161231500 90116-12315-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	29.57 zł 29.57
10	BOLT,STUD 90116-12316-00 901161231600 90116-12316-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	29.57 zł 29.57
11	NUT,SPEC'L SHAPE 90179-12588-00 => 90179-12657-00 901791258800 90179-12588-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	37.64 zł 37.64
11	NUT,SPEC'L SHAPE 90179-12657-00 901791265700 90179-12657-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	37.64 zł 37.64
12	PIN,DOWEL (MHO) 91815-16017-00 918151601700 91815-16017-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	17.00 zł 17
13	HOOK,SPRING 4AA-14619-00-00 4AA146190000 4AA-14619-00-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	79.97 zł 79.97
14	ABSORBER 2 3R6-11162-00-00 3R6111620000 3R6-11162-00-00 https://yama-sklep.pl/image/scheme_us/263919cf451e9b2585f3ea25dec0cb563c33353736335f696d672e6a7067.jpg wysyłamy w 3-7 dni	47.48 zł 47.48
