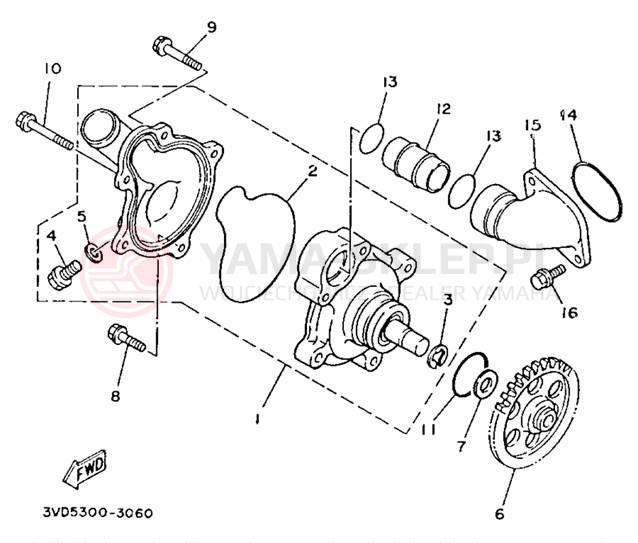

Schemat "Pompa wody" do Yamaha TDM850 TDM850E/TDM850EC

Lp.	nazwa i numer części	cena
1	WATER PUMP ASSY 4UN-Y1242-00-00 4UNY12420000 4UN-Y1242-00-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	1274.43 zł 1146.99 złnajniższa cena: 1146.99 zł 1146.99
2	O-RING 3LD-12439-00-00 3LD124390000 3LD-12439-00-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	85.68 zł 77.11 złnajniższa cena: 77.11 zł 77.11
3	CIRCLIP 99009-12400-00 990091240000 99009-12400-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
4	BOLT, FLANGE (SMALL HEAD) 95024-06012-00 950240601200 95024-06012-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
5	GASKET 90430-06014-00 904300601400 90430-06014-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 24-48H (10 szt.)	9.31 zł 8.38 złnajniższa cena: 8.38 zł 8.38
6	GEAR,IMPELLER SHAF 3VD-12459-00-00 3VD124590000 3VD-12459-00-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	871.50 zł 784.35 złnajniższa cena: 784.35 zł 784.35
7	WASHER,PLATE 90201-127E1-00 90201127E100 90201-127E1-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	34.94 zł 31.45 złnajniższa cena: 31.45 zł 31.45
8	BOLT,FLANGE (SMALL HEAD) 95024-06030-00 950240603000 95024-06030-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
9	BOLT, SMALL FLANGE 95024-06045-00 950240604500 95024-06045-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
10	BOLT, FLANGE 95027-06060-00 => 95022-06060-00 950270606000 95027-06060-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
10	BOLT, FLANGE 95022-06060-00 950220606000 95022-06060-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
11	O-RING 93210-33133-00 932103313300 93210-33133-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	17.24 zł 15.52 złnajniższa cena: 15.52 zł 15.52
12	PIPE 1 3LD-12481-00-00 3LD124810000 3LD-12481-00-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	102.82 zł 92.54 złnajniższa cena: 92.54 zł 92.54
13	O-RING 93210-21190-00 932102119000 93210-21190-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	12.87 zł 11.58 złnajniższa cena: 11.58 zł 11.58
14	O-RING 93210-357A2-00 93210357A200 93210-357A2-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	27.33 zł 24.60 złnajniższa cena: 24.60 zł 24.6
15	JOINT 1 3VD-12469-00-00 3VD124690000 3VD-12469-00-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	335.38 zł 301.84 złnajniższa cena: 301.84 zł 301.84
16	BOLT, WASHER BASED 95024-06016-00 950240601600 95024-06016-00 https://yama-sklep.pl/image/scheme_us/2663d664668b5e500454b6b4f44b06e86932393639395f696d672e6a7067.jpg wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
