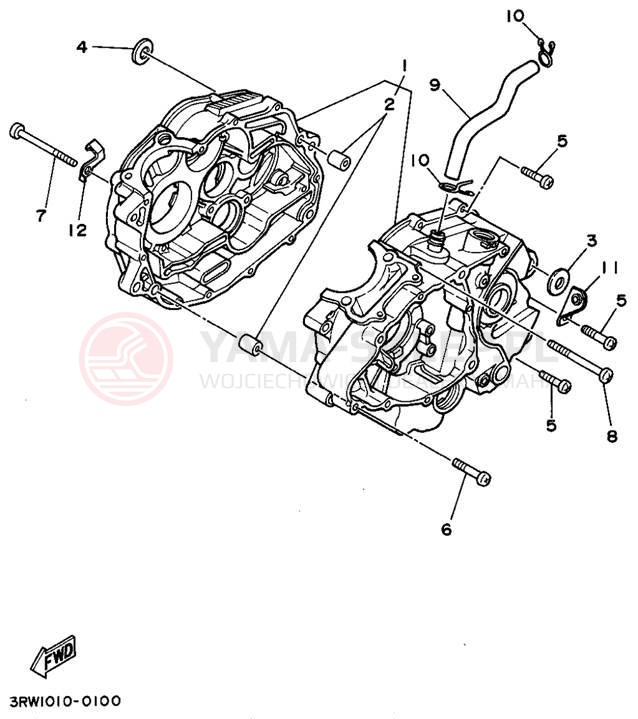

Schemat "Obudowa silnika" do Yamaha SEROW XT225F/XT225FC

Lp.	nazwa i numer części	cena
1	CRANKCASE ASY 99999-03013-00 999990301300 99999-03013-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 3-7 dni	4092.28 zł 3683.05 zł najniższa cena: 3683.05 zł 3683.05
2	PIN,DOWEL 99530-12016-00 995301201600 99530-12016-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	16.91 zł 15.22 zł najniższa cena: 15.22 zł 15.22
3	COLLAR 90387-125F1-00 90387125F100 90387-125F1-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 3-7 dni	28.52 zł 25.67 zł najniższa cena: 25.67 zł 25.67
5	SCREW, PAN HEAD 97885-06030-00 978850603000 97885-06030-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 3-7 dni	22.40 zł 20.16 zł najniższa cena: 20.16 zł 20.16
6	SCREW,PAN 98507-06040-00 985070604000 98507-06040-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	7.11 zł 6.40 zł najniższa cena: 6.40 zł 6.4
7	SCREW, PAN 98507-06090-00 985070609000 98507-06090-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 3-7 dni	16.49 zł 14.84 zł najniższa cena: 14.84 zł 14.84
8	SCREW, PAN 98507-06085-00 985070608500 98507-06085-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
9	PIPE,BREATHER 1 1KH-11166-01-00 1KH111660100 1KH-11166-01-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 3-7 dni	95.71 zł 86.14 zł najniższa cena: 86.14 zł 86.14
10	CLIP,SCISSOR 90467-14015-00 904671401500 90467-14015-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.79 zł 12.41 zł najniższa cena: 12.41 zł 12.41
11	CLAMP 90465-08200-00 904650820000 90465-08200-00 https://yama-sklep.pl/image/scheme_us/269fe50e499425a426709b2831b814444c32383637325f696d672e6a7067.jpg wysyłamy w 3-7 dni	26.36 zł 23.72 zł najniższa cena: 23.72 zł 23.72
