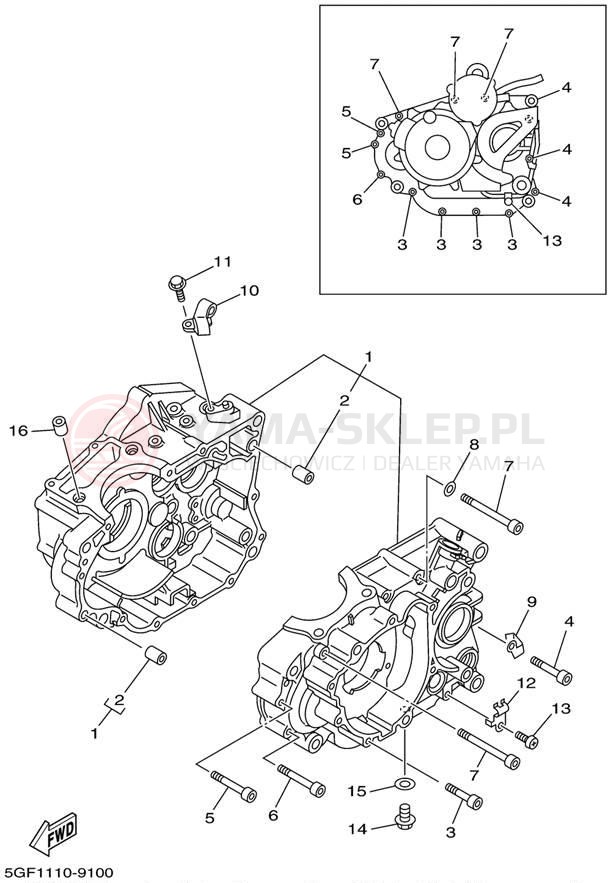

Schemat "Obudowa silnika" do Yamaha TTR250 TTR250N/TTR250NC

Lp.	nazwa i numer części	cena
1	CRANKCASE ASSY 4RR-15100-02-00 4RR151000200 4RR-15100-02-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	10319.06 zł 9287.15 zł najniższa cena: 9287.15 zł 9287.15
2	PIN,DOWEL 99530-10114-00 => 91810-14X00-00 995301011400 99530-10114-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
2	PIN, DOWEL 99510-10114-00 995101011400 99510-10114-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	17.93 zł 16.14 zł najniższa cena: 16.14 zł 16.14
2	PIN, DOWEL 91810-14X00-00 => 99530-10114-00 9181014X0000 918-1014X-00-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	17.93 zł 16.14 zł najniższa cena: 16.14 zł 16.14
3	BOLT (4MY) 91317-06040-00 913170604000 91317-06040-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	11.05 zł 9.95 zł najniższa cena: 9.95 zł 9.95
4	BOLT 91317-06045-00 => 90110-06X81-00 913170604500 91317-06045-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	11.44 zł 10.30 zł najniższa cena: 10.30 zł 10.3
4	BOLT 90110-06X81-00 9011006X8100 901-1006X-81-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	11.44 zł 10.30 zł najniższa cena: 10.30 zł 10.3
5	BOLT (4MY) 91317-06050-00 913170605000 91317-06050-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	26.36 zł 23.72 zł najniższa cena: 23.72 zł 23.72
6	BOLT (4MY) 91317-06055-00 913170605500 91317-06055-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	25.85 zł 23.27 zł najniższa cena: 23.27 zł 23.27
7	BOLT, SOCKET 91317-06070-00 913170607000 91317-06070-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	25.58 zł 23.02 zł najniższa cena: 23.02 zł 23.02
8	GASKET 90430-06014-00 904300601400 90430-06014-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (7 szt.)	9.31 zł 8.38 zł najniższa cena: 8.38 zł 8.38
9	CLAMP 90462-08225-00 904620822500 90462-08225-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	38.90 zł 35.01 zł najniższa cena: 35.01 zł 35.01
10	HOLDER, CLUTCH CAB 4GY-15441-00-00 4GY154410000 4GY-15441-00-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	145.68 zł 131.11 zł najniższa cena: 131.11 zł 131.11
11	BOLT,FLANGE 95817-06016-00 958170601600 95817-06016-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	5.44 zł 4.90 zł najniższa cena: 4.90 zł 4.9
12	CLAMP 90462-10215-00 904621021500 90462-10215-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 3-7 dni	75.57 zł 68.01 zł najniższa cena: 68.01 zł 68.01
13	SCREW, PAN HEAD 98507-06010-00 985070601000 98507-06010-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (8 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
14	PLUG, STRAIGHT SCREW 90340-12006-00 903401200600 90340-12006-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	9.37 zł 8.43 zł najniższa cena: 8.43 zł 8.43
15	GASKET 90430-12213-00 904301221300 90430-12213-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (7 szt.)	20.32 zł 18.29 zł najniższa cena: 18.29 zł 18.29
16	PIN,DOWEL (59V) 99530-14016-00 995301401600 99530-14016-00 https://yama-sklep.pl/image/scheme_us/267cfd39696cb2952944e208b10ca633fc32343737385f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	23.64 zł 21.28 zł najniższa cena: 21.28 zł 21.28
