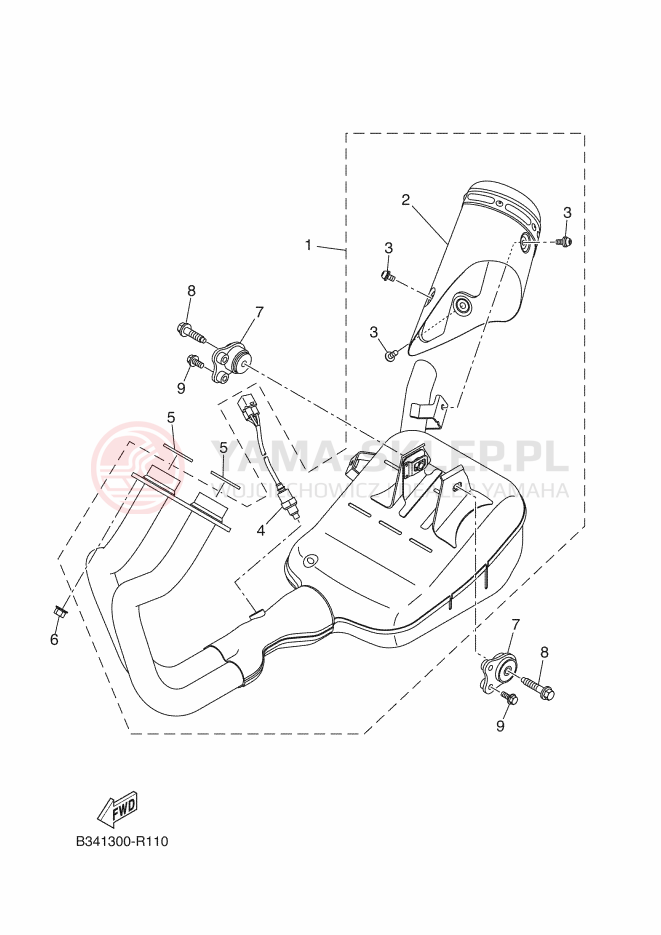

Schemat "Wydech końcowy" do Yamaha XSR700

Lp.	nazwa i numer części	cena
1	MUFFLER ASSY 1 B34-E4710-00-00 B34E47100000 B34-E4710-00 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 3-7 dni	4477.20 zł 4029.48 złnajniższa cena: 4029.48 zł 4029.48
2	.PROTECTOR ASSY B34-E4708-00-00 B34E47080000 B34-E4708-00 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 3-7 dni	1404.96 zł 1264.46 złnajniższa cena: 1264.46 zł 1264.46
3	BOLT 90111-06060-00 901110606000 90111-06060-00 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 3-7 dni	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
4	SENSOR, OXYGEN 1WS-8592A-00-00 => 1WS-8592A-10-00 1WS8592A0000 1WS-8592A-00 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 3-7 dni	1158.77 zł 1042.89 złnajniższa cena: 1042.89 zł 1042.89
5	GASKET,EXST PIPE 3YF-14613-01-00 3YF146130100 3YF-14613-01-00 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 24-48H (9 szt.)	59.42 zł 53.48 złnajniższa cena: 53.48 zł 53.48
6	NUT,SPEC'L SHAPE 90179-08410-00 901790841000 90179-08410-00 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 24-48H (ponad 10 szt.)	20.96 zł 18.86 złnajniższa cena: 18.86 zł 18.86
7	STAY, MUFFLER 1 20S-21445-01-00 20S214450100 20S-21445-01-00 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 3-7 dni	494.30 zł 444.87 złnajniższa cena: 444.87 zł 444.87
8	BOLT, FLANGE 90105-08164-00 901050816400 90105-08164-00 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 3-7 dni	17.93 zł 16.14 złnajniższa cena: 16.14 zł 16.14
9	BOLT, FLANGE 95824-06016-00 => 95814-06016-00 958240601600 95824-06016 https://yama-sklep.pl/image/scheme/244de880060e29b5ea0d157595b0c8b1d2423334313330302d52313130.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
