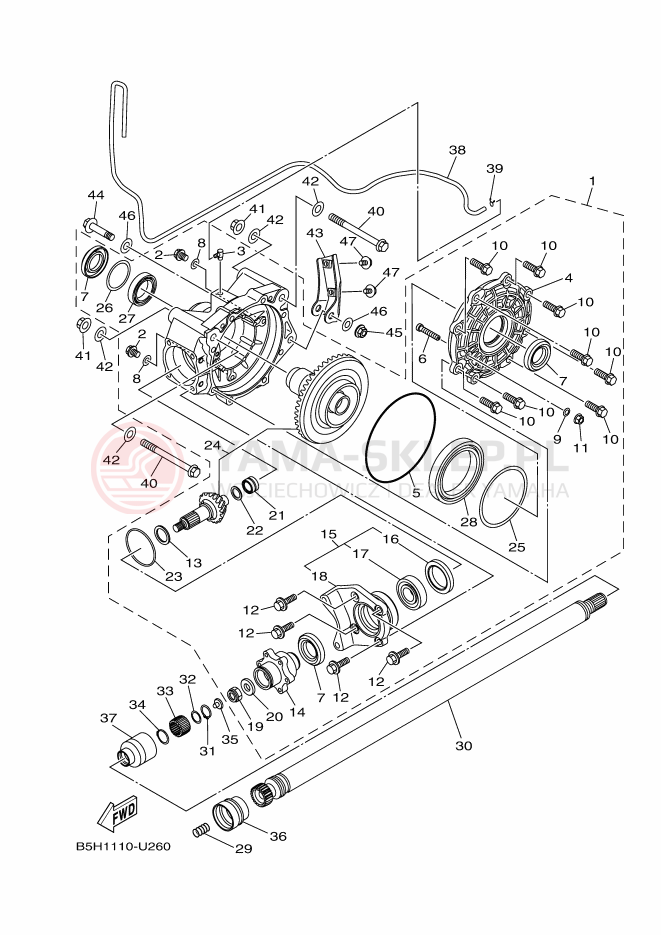

Schemat "Wał napędowy" do Yamaha YXZ1000R SS

Lp.	nazwa i numer części	cena
1	REAR AXLE GEAR CASE ASSY B5H-G6101-00-00 B5HG61010000 B5H-G6101-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	16601.05 zł 14940.95 złnajniższa cena: 14940.95 zł 14940.95
2	BOLT 1XD-E2228-00-00 1XDE22280000 1XD-E2228-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
3	BREATHER 1CT-E5371-00-00 1CTE53710000 1CT-E5371-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	45.52 zł 40.97 złnajniższa cena: 40.97 zł 40.97
4	HOUSING, BEARING 2HC-G6152-00-00 2HCG61520000 2HC-G6152-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	1718.48 zł 1546.63 złnajniższa cena: 1546.63 zł 1546.63
5	O-RING 2HC-G613A-00-00 2HCG613A0000 2HC-G613A-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	180.90 zł 162.81 złnajniższa cena: 162.81 zł 162.81
6	STOPPER, RING GEAR 2HC-G6156-00-00 2HCG61560000 2HC-G6156-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	224.11 zł 201.70 złnajniższa cena: 201.70 zł 201.7
7	OIL SEAL 1XD-E511B-00-00 1XDE511B0000 1XD-E511B-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	77.77 zł 69.99 złnajniższa cena: 69.99 zł 69.99
8	GASKET 1CT-E1195-00-00 1CTE11950000 1CT-E1195-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	16.75 zł 15.08 złnajniższa cena: 15.08 zł 15.08
9	GASKET 1CT-G6819-00-00 1CTG68190000 1CT-G6819-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	15.51 zł 13.96 złnajniższa cena: 13.96 zł 13.96
10	BOLT 2HC-E2157-00-00 2HCE21570000 2HC-E2157-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	35.81 zł 32.23 złnajniższa cena: 32.23 zł 32.23
11	NUT, ADJUSTING 1CT-E3275-00-00 1CTE32750000 1CT-E3275-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
12	BOLT, LOCK PLATE 1XD-G2478-00-00 1XDG24780000 1XD-G2478-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	17.93 zł 16.14 złnajniższa cena: 16.14 zł 16.14
13	WHEEL, SPROCKET 1 1XD-G7531-00-00 1XDG75310000 1XD-G7531-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	633.08 zł 569.77 złnajniższa cena: 569.77 zł 569.77
14	COUPLING 2HC-G6126-00-00 2HCG61260000 2HC-G6126-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	2294.09 zł 2064.68 złnajniższa cena: 2064.68 zł 2064.68
15	HOUSING ASSY B5H-G6331-00-00 B5HG63310000 B5H-G6331-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	3634.10 zł 3270.69 złnajniższa cena: 3270.69 zł 3270.69
16	NUT 2HC-G4583-00-00 2HCG45830000 2HC-G4583-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	303.67 zł 273.30 złnajniższa cena: 273.30 zł 273.3
17	BEARING 93306-30574-00 933063057400 93306-30574-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	382.87 zł 344.58 złnajniższa cena: 344.58 zł 344.58
18	COVER B5H-G2134-00-00 B5HG21340000 B5H-G2134-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	2578.31 zł 2320.48 złnajniższa cena: 2320.48 zł 2320.48
19	NUT 2HC-G7579-00-00 2HCG75790000 2HC-G7579-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	178.63 zł 160.77 złnajniższa cena: 160.77 zł 160.77
20	WASHER 2HC-G5677-00-00 2HCG56770000 2HC-G5677-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	338.51 zł 304.66 złnajniższa cena: 304.66 zł 304.66
21	BEARING 1 B5H-E1428-00-00 B5HE14280000 B5H-E1428-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	828.56 zł 745.70 złnajniższa cena: 745.70 zł 745.7
22	WASHER B5H-F2149-00-00 B5HF21490000 B5H-F2149-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	45.33 zł 40.80 złnajniższa cena: 40.80 zł 40.8
23	OIL RING, PISTON 1XD-E1614-00-00 1XDE16140000 1XD-E1614-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	35.42 zł 31.88 złnajniższa cena: 31.88 zł 31.88
24	RING GEAR SET B5H-G61A0-00-00 B5HG61A00000 B5H-G61A0-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	6913.19 zł 6221.87 złnajniższa cena: 6221.87 zł 6221.87
25	SHIM 2HC-G5567-00-00 2HCG55670000 2HC-G5567-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	363.76 zł 327.38 złnajniższa cena: 327.38 zł 327.38
26	SHIM 1XD-G5577-00-00 1XDG55770000 1XD-G5577-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	176.64 zł 158.98 złnajniższa cena: 158.98 zł 158.98
27	BEARING 4 1XD-E142B-00-00 1XDE142B0000 1XD-E142B-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	309.25 zł 278.33 złnajniższa cena: 278.33 zł 278.33
28	BEARING 2 B5H-E1429-00-00 B5HE14290000 B5H-E1429-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	4152.95 zł 3737.66 złnajniższa cena: 3737.66 zł 3737.66
29	SPRING,COMPRESSION 90501-20361-00 905012036100 90501-20361-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	34.44 zł 31.00 złnajniższa cena: 31.00 zł 31
30	SHAFT, DRIVE B5H-46172-00-00 B5H461720000 B5H-46172-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	1539.98 zł 1385.98 złnajniższa cena: 1385.98 zł 1385.98
31	CIRCLIP 99009-22400-00 990092240000 99009-22400-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	22.88 zł 20.59 złnajniższa cena: 20.59 zł 20.59
32	WASHER, PLATE 90201-23016-00 902012301600 90201-23016-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	16.36 zł 14.72 złnajniższa cena: 14.72 zł 14.72
33	COUPLING 2HC-46126-00-00 2HC461260000 2HC-46126-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	219.14 zł 197.23 złnajniższa cena: 197.23 zł 197.23
34	CIRCLIP,S-TYPE 93410-26067-00 934102606700 93410-26067-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 24-48H (1 szt.)	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
35	DAMPER 5KM-46559-00-00 5KM465590000 5KM-46559-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 24-48H (1 szt.)	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
36	SEAL 2 2HC-46137-00-00 => 2HC-46137-01-00 2HC461370000 2HC-46137-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	56.19 zł 50.57 złnajniższa cena: 50.57 zł 50.57
37	SEAL 1 B5H-46136-00-00 B5H461360000 B5H-46136-00-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	81.57 zł 73.41 złnajniższa cena: 73.41 zł 73.41
38	HOSE (L1300) 90445-070G6-00 90445070G600 90445-070G6-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	48.57 zł 43.71 złnajniższa cena: 43.71 zł 43.71
38	HOSE (L1300) 90445-074F6-00 => 90445-070G6-00 90445074F600 90445-074F6-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	48.57 zł 43.71 złnajniższa cena: 43.71 zł 43.71
39	CLIP,SCISSOR 90467-07029-00 904670702900 90467-07029-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
40	BOLT, FLANGE 95812-12130-00 958121213000 95812-12130-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	89.31 zł 80.38 złnajniższa cena: 80.38 zł 80.38
41	NUT, SELF-LOCKING 90185-12002-00 901851200200 90185-12002-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	54.32 zł 48.89 złnajniższa cena: 48.89 zł 48.89
42	WASHER 92902-12200-00 929021220000 92902-12200-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
43	BRKT., RR. AXLE 2HC-F1981-02-00 2HCF19810200 2HC-F1981-02-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	101.16 zł 91.04 złnajniższa cena: 91.04 zł 91.04
44	BOLT, FLANGE 90105-12082-00 901051208200 90105-12082-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	37.13 zł 33.42 złnajniższa cena: 33.42 zł 33.42
45	NUT, SELF-LOCKING 90185-12002-00 901851200200 90185-12002-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	54.32 zł 48.89 złnajniższa cena: 48.89 zł 48.89
46	WASHER 92902-12200-00 929021220000 92902-12200-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
47	BOLT, FLANGE 95812-10016-00 958121001600 95812-10016-00 https://yama-sklep.pl/image/scheme/249e649a56958a84384070c2d2512bb4ed423548313131302d55323630.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
