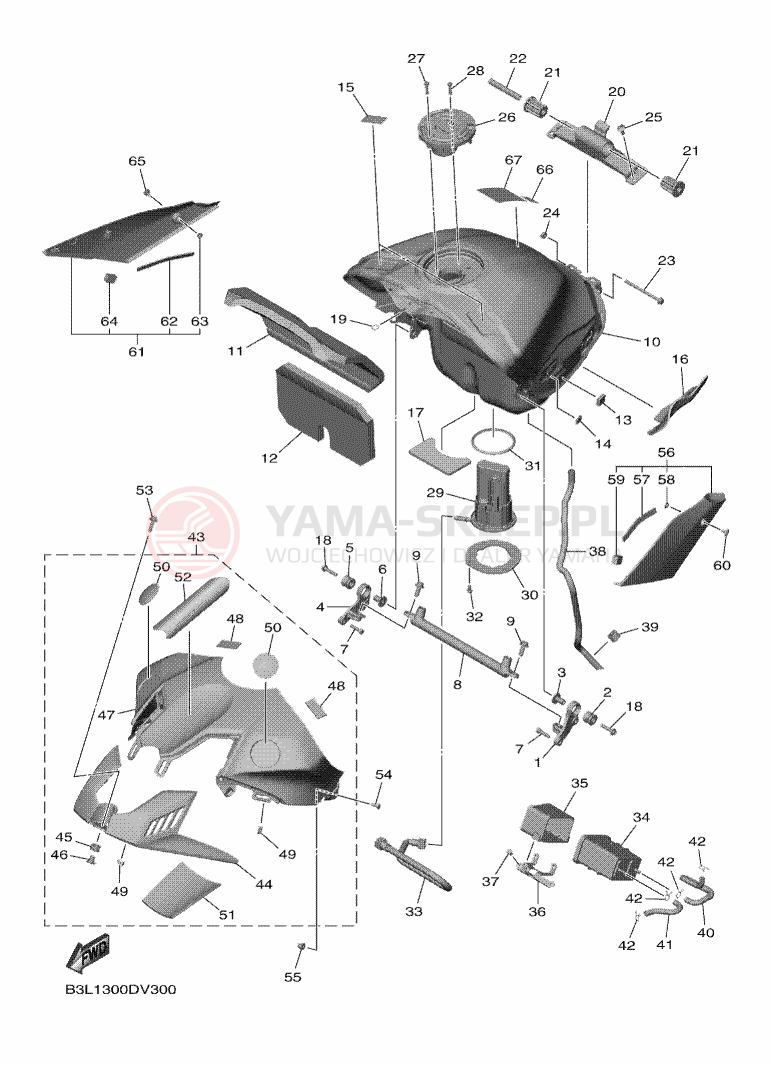

Schemat "zbiornik paliwa" do Yamaha YZF1000 YZF-R1

Lp.	nazwa i numer części	cena
1	BRACKET, FUEL TANK 2CR-24191-00-00 2CR241910000 2CR-24191-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	151.12 zł 136.01 złnajniższa cena: 136.01 zł 136.01
2	GROMMET 90480-18008-00 904801800800 90480-18008-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
3	COLLAR 90387-06091-00 903870609100 90387-06091-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	51.92 zł 46.73 złnajniższa cena: 46.73 zł 46.73
4	BRACKET, FUEL TANK 2CR-24192-00-00 2CR241920000 2CR-24192-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	154.13 zł 138.72 złnajniższa cena: 138.72 zł 138.72
5	GROMMET 90480-18008-00 904801800800 90480-18008-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
6	COLLAR 90387-06091-00 903870609100 90387-06091-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	51.92 zł 46.73 złnajniższa cena: 46.73 zł 46.73
7	BOLT (4MY) 91312-06025-00 => 91317-06025-00 913120602500 91312-06025-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (3 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
7	BOLT (4MY) 91317-06025-00 913170602500 91317-06025-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (3 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
8	CROSS BAR B3L-2142V-00-00 B3L2142V0000 B3L-2142V-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	1215.90 zł 1094.31 złnajniższa cena: 1094.31 zł 1094.31
9	BOLT, HEXAGON SOCKET 90110-08097-00 901100809700 90110-08097-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
10	FUEL TANK COMP. 2CR-YK241-10-P0 2CRYK24110P0 2CR-YK241-10-P0 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	8038.37 zł 7234.53 złnajniższa cena: 7234.53 zł 7234.53
11	DAMPER, PLATE 1 2CR-2414H-00-00 2CR2414H0000 2CR-2414H-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	39.77 zł 35.79 złnajniższa cena: 35.79 zł 35.79
12	DAMPER, PLATE 2 2CR-2414J-00-00 2CR2414J0000 2CR-2414J-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
13	PAD, SEAT 4D9-24741-00-00 4D9247410000 4D9-24741-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
14	DAMPER, SIDE COVER 5PW-2411J-01-00 5PW2411J0100 5PW-2411J-01-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
15	HOOK, SIDE COVER 1 2PP-2411G-00-00 2PP2411G0000 2PP-2411G-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	37.98 zł 34.18 złnajniższa cena: 34.18 zł 34.18
16	PROTECTOR, FUEL TANK B3L-24141-00-00 B3L241410000 B3L-24141-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	36.78 zł 33.10 złnajniższa cena: 33.10 zł 33.1
17	SEAL B3L-2414G-00-00 B3L2414G0000 B3L-2414G-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	46.62 zł 41.96 złnajniższa cena: 41.96 zł 41.96
18	BOLT, HEXAGON SOCKET 90110-06346-00 901100634600 90110-06346-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
19	NUT,SPRING 90183-05M02-00 9018305M0200 90183-05M02-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
20	BRACKET, TANK FITTING B3L-2413Y-00-00 B3L2413Y0000 B3L-2413Y-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	226.52 zł 203.87 złnajniższa cena: 203.87 zł 203.87
21	DAMPER, LOCATING 3 5SL-24183-00-00 5SL241830000 5SL-24183-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (2 szt.)	26.81 zł 24.13 złnajniższa cena: 24.13 zł 24.13
22	COLLAR 90387-06055-00 903870605500 90387-06055-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (1 szt.)	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
23	BOLT, FLANGE 95812-06090-00 958120609000 95812-06090-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
24	NUT, FLANGE 95702-06500-00 => 95780-06500-00 957020650000 95702-06500-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (1 szt.)	7.96 zł 7.16 złnajniższa cena: 7.16 zł 7.16
24	NUT, FLANGE 95780-06500-00 957800650000 95780-06500-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (1 szt.)	7.96 zł 7.16 złnajniższa cena: 7.16 zł 7.16
25	BOLT 90111-06071-00 => 90111-06038-00 901110607100 90111-06071-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (3 szt.)	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
25	BOLT 90111-06038-00 901110603800 90111-06038-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (3 szt.)	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
26	CAP ASSY 2CR-24602-00-00 2CR246020000 2CR-24602-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	1387.80 zł 1249.02 złnajniższa cena: 1249.02 zł 1249.02
27	BOLT,HEX SKT HEAD 90110-05112-00 901100511200 90110-05112-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	14.27 zł 12.84 złnajniższa cena: 12.84 zł 12.84
28	BOLT 91312-05010-00 913120501000 91312-05010-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	7.17 zł 6.45 złnajniższa cena: 6.45 zł 6.45
29	FUEL PUMP COMP. 2CR-13907-01-00 2CR139070100 2CR-13907-01-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	4104.08 zł 3693.67 złnajniższa cena: 3693.67 zł 3693.67
30	BRACKET, FUEL PUMP 2CR-24491-00-00 2CR244910000 2CR-24491-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	185.14 zł 166.63 złnajniższa cena: 166.63 zł 166.63
31	O-RING 1RC-24486-00-00 1RC244860000 1RC-24486-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	49.53 zł 44.58 złnajniższa cena: 44.58 zł 44.58
32	BOLT, WITH WASHER 90119-05015-00 901190501500 90119-05015-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	6.15 zł 5.54 złnajniższa cena: 5.54 zł 5.54
33	PIPE, FUEL 1 B3L-13971-00-00 B3L139710000 B3L-13971-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	321.07 zł 288.96 złnajniższa cena: 288.96 zł 288.96
34	CANISTER ASSY FOR CALIFORNIA 2CR-24170-00-00 2CR241700000 2CR-24170-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	939.12 zł 845.21 złnajniższa cena: 845.21 zł 845.21
35	DAMPER, LOCATING 2 FOR CALIFORNIA 2CR-24182-00-00 2CR241820000 2CR-24182-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	158.33 zł 142.50 złnajniższa cena: 142.50 zł 142.5
36	BRACKET, CANISTOR FOR CALIFORNIA 2CR-2419F-00-00 2CR2419F0000 2CR-2419F-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	165.25 zł 148.73 złnajniższa cena: 148.73 zł 148.73
37	SCREW 90149-06084-00 901490608400 90149-06084-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
38	PIPE 2 2CR-24312-00-00 2CR243120000 2CR-24312-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	109.97 zł 98.97 złnajniższa cena: 98.97 zł 98.97
39	GROMMET 90480-14032-00 904801403200 90480-14032-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	6.15 zł 5.54 złnajniższa cena: 5.54 zł 5.54
40	PIPE 4 B3L-24314-00-00 B3L243140000 B3L-24314-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	81.80 zł 73.62 złnajniższa cena: 73.62 zł 73.62
41	PIPE 5 B3L-24315-00-00 B3L243150000 B3L-24315-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	48.82 zł 43.94 złnajniższa cena: 43.94 zł 43.94
42	CLIP 90467-090A2-00 90467090A200 90467-090A2-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (5 szt.)	4.43 zł 3.99 złnajniższa cena: 3.99 zł 3.99
43	COVER, TOP (FUEL TANK) B3L-Y217F-00-0X B3LY217F000X B3L-Y217F-00-0X https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	2125.30 zł 1912.77 złnajniższa cena: 1912.77 zł 1912.77
44	.COVER, TOP B3L-2171A-00-P0 B3L2171A00P0 B3L-2171A-00-P0 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	500.93 zł 450.84 złnajniższa cena: 450.84 zł 450.84
45	GROMMET 90480-12023-00 904801202300 90480-12023-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
46	COLLAR 90387-06203-00 903870620300 90387-06203-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	55.15 zł 49.64 złnajniższa cena: 49.64 zł 49.64
47	.COVER, TANK B3L-241B1-00-P0 B3L241B100P0 B3L-241B1-00-P0 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	1840.57 zł 1656.51 złnajniższa cena: 1656.51 zł 1656.51
48	HOOK, SIDE COVER 1 5XT-2411G-00-00 5XT2411G0000 5XT-2411G-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	49.91 zł 44.92 złnajniższa cena: 44.92 zł 44.92
49	CLAMP 90464-04005-00 904640400500 90464-04005-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	17.90 zł 16.11 złnajniższa cena: 16.11 zł 16.11
50	EMBLEM 1RC-2413B-01-00 1RC2413B0100 1RC-2413B-01-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (2 szt.)	137.66 zł 123.89 złnajniższa cena: 123.89 zł 123.89
51	DAMPER, PLATE 3 B3L-2414K-00-00 B3L2414K0000 B3L-2414K-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	15.02 zł 13.52 złnajniższa cena: 13.52 zł 13.52
52	.GRAPHIC, FUEL TANK 1 B3L-24244-00-00 B3L242440000 B3L-24244-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	62.10 zł 55.89 złnajniższa cena: 55.89 zł 55.89
53	BOLT, HEXAGON SOCKET 90110-06233-00 901100623300 90110-06233-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	20.22 zł 18.20 złnajniższa cena: 18.20 zł 18.2
54	SCREW, BIND 98902-05014-00 989020501400 98902-05014-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
55	NUT,SPEC'L SHAPE 90179-05523-00 901790552300 90179-05523-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (ponad 10 szt.)	40.15 zł 36.14 złnajniższa cena: 36.14 zł 36.14
56	TANK SIDE COVER ASSY 1 B3L-24106-00-P0 B3L2410600P0 B3L-24106-00-P0 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	395.64 zł 356.08 złnajniższa cena: 356.08 zł 356.08
57	DAMPER, PLATE 4 90520-03016-00 905200301600 905-20030-16-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	8.97 zł 8.07 złnajniższa cena: 8.07 zł 8.07
58	COLLAR 90387-05035-00 903870503500 90387-05035-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (2 szt.)	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
59	PAD, SEAT 4D9-24741-00-00 4D9247410000 4D9-24741-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
60	BOLT,HEX. SOCKET BUTTON 90111-05057-00 901110505700 90111-05057-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	9.86 zł 8.87 złnajniższa cena: 8.87 zł 8.87
61	TANK SIDE COVER ASSY 2 B3L-24108-00-P0 B3L2410800P0 B3L-24108-00-P0 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	395.64 zł 356.08 złnajniższa cena: 356.08 zł 356.08
62	DAMPER, PLATE 4 90520-03016-00 905200301600 905-20030-16-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	8.97 zł 8.07 złnajniższa cena: 8.07 zł 8.07
63	COLLAR 90387-05035-00 903870503500 90387-05035-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 24-48H (2 szt.)	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
64	PAD, SEAT 4D9-24741-00-00 4D9247410000 4D9-24741-00-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
65	BOLT,HEX. SOCKET BUTTON 90111-05057-00 901110505700 90111-05057-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	9.86 zł 8.87 złnajniższa cena: 8.87 zł 8.87
66	LABEL, FUEL B88-2817K-10-00 B882817K1000 B88-2817K-10-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	5.77 zł 5.19 złnajniższa cena: 5.19 zł 5.19
67	LABEL, WARNING 4C8-21568-11-00 4C8215681100 4C8-21568-11-00 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	91.08 zł 81.97 złnajniższa cena: 81.97 zł 81.97
67	LABEL, WARNING 4C8-21568-10-00 => 4C8-21568-11-00 4C8215681000 4C8-21568-10 https://yama-sklep.pl/image/scheme/2456cadae6d08a47237b79890391ba84f442334c313330304456333030.png wysyłamy w 3-7 dni	91.08 zł 81.97 złnajniższa cena: 81.97 zł 81.97
