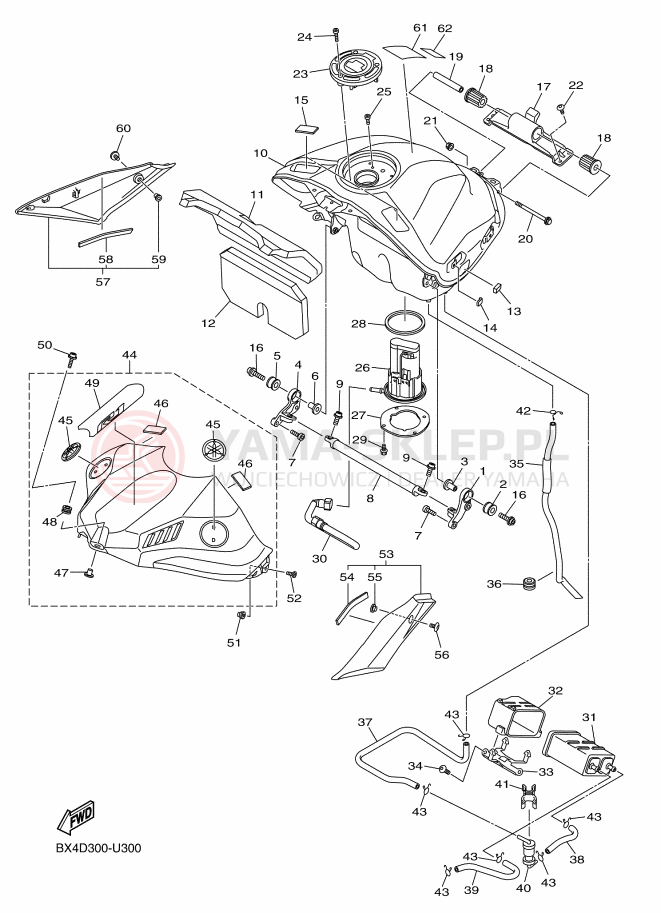

Schemat "zbiornik paliwa" do Yamaha YZF-R1

Lp.	nazwa i numer części	cena
1	BRACKET, FUEL TANK 2CR-24191-00-00 2CR241910000 2CR-24191-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	151.12 zł 136.01 złnajniższa cena: 136.01 zł 136.01
2	GROMMET 90480-18008-00 904801800800 90480-18008-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
3	COLLAR 90387-06091-00 903870609100 90387-06091-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	51.92 zł 46.73 złnajniższa cena: 46.73 zł 46.73
4	BRACKET, FUEL TANK 2CR-24192-00-00 2CR241920000 2CR-24192-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	154.13 zł 138.72 złnajniższa cena: 138.72 zł 138.72
5	GROMMET 90480-18008-00 904801800800 90480-18008-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
6	COLLAR 90387-06091-00 903870609100 90387-06091-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	51.92 zł 46.73 złnajniższa cena: 46.73 zł 46.73
7	BOLT (4MY) 91312-06025-00 => 91317-06025-00 913120602500 91312-06025-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (3 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
7	BOLT (4MY) 91317-06025-00 913170602500 91317-06025-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (3 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
8	CROSS BAR 2CR-2142V-00-00 2CR2142V0000 2CR-2142V-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	620.90 zł 558.81 złnajniższa cena: 558.81 zł 558.81
9	BOLT, HEXAGON SOCKET 90110-08097-00 901100809700 90110-08097-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
10	FUEL TANK COMP. 2CR-YK241-10-P0 2CRYK24110P0 2CR-YK241-10-P0 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	8038.37 zł 7234.53 złnajniższa cena: 7234.53 zł 7234.53
10	FUEL TANK COMP. 2CR-YK241-00-P0 => 2CR-YK241-10-P0 2CRYK24100P0 2CR-YK241-00-P0 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	8038.37 zł 7234.53 złnajniższa cena: 8773.95 zł 7234.53
11	DAMPER, PLATE 1 2CR-2414H-00-00 2CR2414H0000 2CR-2414H-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	39.77 zł 35.79 złnajniższa cena: 35.79 zł 35.79
12	DAMPER, PLATE 2 2CR-2414J-00-00 2CR2414J0000 2CR-2414J-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
13	DAMPER 2 13S-21639-00-00 13S216390000 13S-21639-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
14	DAMPER, SIDE COVER 5PW-2411J-01-00 5PW2411J0100 5PW-2411J-01-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
15	HOOK, SIDE COVER 1 2PP-2411G-00-00 2PP2411G0000 2PP-2411G-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	37.98 zł 34.18 złnajniższa cena: 34.18 zł 34.18
16	BOLT, HEXAGON SOCKET 90110-06346-00 901100634600 90110-06346-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
17	BRACKET, TANK FITT 2CR-2413Y-00-00 2CR2413Y0000 2CR-2413Y-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	259.94 zł 233.95 złnajniższa cena: 233.95 zł 233.95
18	DAMPER, LOCATING 3 5SL-24183-00-00 5SL241830000 5SL-24183-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (2 szt.)	26.81 zł 24.13 złnajniższa cena: 24.13 zł 24.13
19	COLLAR 90387-06055-00 903870605500 90387-06055-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (1 szt.)	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
20	BOLT, FLANGE 95812-06090-00 958120609000 95812-06090-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
21	NUT, FLANGE 95780-06500-00 957800650000 95780-06500-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (1 szt.)	7.96 zł 7.16 złnajniższa cena: 7.16 zł 7.16
21	NUT, FLANGE 95702-06500-00 => 95780-06500-00 957020650000 95702-06500-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (1 szt.)	7.96 zł 7.16 złnajniższa cena: 7.16 zł 7.16
22	BOLT 90111-06071-00 => 90111-06038-00 901110607100 90111-06071-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (3 szt.)	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
22	BOLT 90111-06038-00 901110603800 90111-06038-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (3 szt.)	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
23	CAP ASSY 2CR-24602-00-00 2CR246020000 2CR-24602-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	1387.80 zł 1249.02 złnajniższa cena: 1249.02 zł 1249.02
24	BOLT,HEX SKT HEAD 90110-05112-00 901100511200 90110-05112-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	14.27 zł 12.84 złnajniższa cena: 12.84 zł 12.84
25	BOLT 91312-05010-00 913120501000 91312-05010-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	7.17 zł 6.45 złnajniższa cena: 6.45 zł 6.45
26	FUEL PUMP COMP. 2CR-13907-00-00 2CR139070000 2CR-13907-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	4870.37 zł 4383.33 złnajniższa cena: 4383.33 zł 4383.33
27	BRACKET, FUEL PUMP 2CR-24491-00-00 2CR244910000 2CR-24491-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	185.14 zł 166.63 złnajniższa cena: 166.63 zł 166.63
28	O-RING 1RC-24486-00-00 1RC244860000 1RC-24486-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	49.53 zł 44.58 złnajniższa cena: 44.58 zł 44.58
29	BOLT, WITH WASHER 90119-05015-00 901190501500 90119-05015-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	6.15 zł 5.54 złnajniższa cena: 5.54 zł 5.54
30	PIPE, FUEL 1 2CR-13971-00-00 2CR139710000 2CR-13971-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	377.49 zł 339.74 złnajniższa cena: 339.74 zł 339.74
31	CANISTER ASSY FOR CALIFORNIA 2CR-24170-00-00 2CR241700000 2CR-24170-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	939.12 zł 845.21 złnajniższa cena: 845.21 zł 845.21
32	DAMPER, LOCATING 2 FOR CALIFORNIA 2CR-24182-00-00 2CR241820000 2CR-24182-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	158.33 zł 142.50 złnajniższa cena: 142.50 zł 142.5
33	BRACKET, CANISTOR FOR CALIFORNIA 2CR-2419F-00-00 2CR2419F0000 2CR-2419F-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	165.25 zł 148.73 złnajniższa cena: 148.73 zł 148.73
34	SCREW 90149-06084-00 901490608400 90149-06084-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
35	PIPE 2 2CR-24312-00-00 2CR243120000 2CR-24312-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	109.97 zł 98.97 złnajniższa cena: 98.97 zł 98.97
36	GROMMET 90480-14032-00 904801403200 90480-14032-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	6.15 zł 5.54 złnajniższa cena: 5.54 zł 5.54
37	PIPE 4 FOR CALIFORNIA 2CR-24314-00-00 2CR243140000 2CR-24314-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	210.81 zł 189.73 złnajniższa cena: 189.73 zł 189.73
38	PIPE 5 FOR CALIFORNIA 2CR-24315-00-00 2CR243150000 2CR-24315-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	74.57 zł 67.11 złnajniższa cena: 67.11 zł 67.11
39	PIPE 6 FOR CALIFORNIA 2CR-24316-00-00 2CR243160000 2CR-24316-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	92.27 zł 83.04 złnajniższa cena: 83.04 zł 83.04
40	ROLL OVER VALVE ASSY FOR CAL 2C0-24180-00-00 2C0241800000 2C0-24180-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	424.23 zł 381.81 złnajniższa cena: 381.81 zł 381.81
41	CLAMP FOR CALIFORNIA 90464-15001-00 904641500100 90464-15001-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	12.71 zł 11.44 złnajniższa cena: 11.44 zł 11.44
42	CLIP 90467-11106-00 904671110600 90467-11106-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (1 szt.)	10.15 zł 9.14 złnajniższa cena: 9.14 zł 9.14
43	CLIP 90467-090A2-00 90467090A200 90467-090A2-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (5 szt.)	4.43 zł 3.99 złnajniższa cena: 3.99 zł 3.99
44	COVER, TOP (FUEL TANK) 2CR-Y217F-A0-P0 2CRY217FA0P0 2CR-Y217F-A0-P0 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	1115.47 zł 1003.92 złnajniższa cena: 1003.92 zł 1003.92
44	COVER, TOP (FUEL TANK) 2CR-Y217F-50-P6 2CRY217F50P6 2CR-Y217F-50-P6 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	1139.53 zł 1025.58 złnajniższa cena: 1025.58 zł 1025.58
45	EMBLEM 1RC-2413B-01-00 1RC2413B0100 1RC-2413B-01-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (2 szt.)	137.66 zł 123.89 złnajniższa cena: 123.89 zł 123.89
46	HOOK, SIDE COVER 1 5XT-2411G-00-00 5XT2411G0000 5XT-2411G-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	49.91 zł 44.92 złnajniższa cena: 44.92 zł 44.92
47	COLLAR 90387-06203-00 903870620300 90387-06203-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	55.15 zł 49.64 złnajniższa cena: 49.64 zł 49.64
48	GROMMET 90480-12023-00 904801202300 90480-12023-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
49	.GRAPHIC, FUEL TANK 1 BX4-24244-10-00 BX4242441000 BX4-24244-10 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	63.44 zł 57.10 złnajniższa cena: 57.10 zł 57.1
50	BOLT, HEXAGON SOCKET 90110-06233-00 901100623300 90110-06233-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	20.22 zł 18.20 złnajniższa cena: 18.20 zł 18.2
51	NUT,SPEC'L SHAPE 90179-05523-00 901790552300 90179-05523-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (ponad 10 szt.)	40.15 zł 36.14 złnajniższa cena: 36.14 zł 36.14
52	SCREW, BIND 98902-05014-00 989020501400 98902-05014-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
53	TANK SIDE COVER AS 2CR-24106-00-00 2CR241060000 2CR-24106-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	649.46 zł 584.51 złnajniższa cena: 584.51 zł 584.51
54	DAMPER, PLATE 4 90520-03016-00 905200301600 905-20030-16-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	8.97 zł 8.07 złnajniższa cena: 8.07 zł 8.07
55	COLLAR 90387-05035-00 903870503500 90387-05035-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (2 szt.)	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
56	BOLT,HEX. SOCKET BUT 90111-05019-00 901110501900 90111-05019-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
57	TANK SIDE COVER AS 2CR-24108-00-00 2CR241080000 2CR-24108-00-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	649.46 zł 584.51 złnajniższa cena: 584.51 zł 584.51
58	DAMPER, PLATE 4 90520-03016-00 905200301600 905-20030-16-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	8.97 zł 8.07 złnajniższa cena: 8.07 zł 8.07
59	COLLAR 90387-05035-00 903870503500 90387-05035-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 24-48H (2 szt.)	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
60	BOLT,HEX. SOCKET BUT 90111-05019-00 901110501900 90111-05019-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
61	LABEL, WARNING 4C8-21568-11-00 4C8215681100 4C8-21568-11-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	91.08 zł 81.97 złnajniższa cena: 81.97 zł 81.97
61	LABEL, WARNING 4C8-21568-10-00 => 4C8-21568-11-00 4C8215681000 4C8-21568-10 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	91.08 zł 81.97 złnajniższa cena: 81.97 zł 81.97
62	LABEL, FUEL B88-2817K-10-00 B882817K1000 B88-2817K-10-00 https://yama-sklep.pl/image/scheme/248d23036e4a69236b9beb60ff9236b92d425834443330302d55333030.png wysyłamy w 3-7 dni	5.77 zł 5.19 złnajniższa cena: 5.19 zł 5.19
