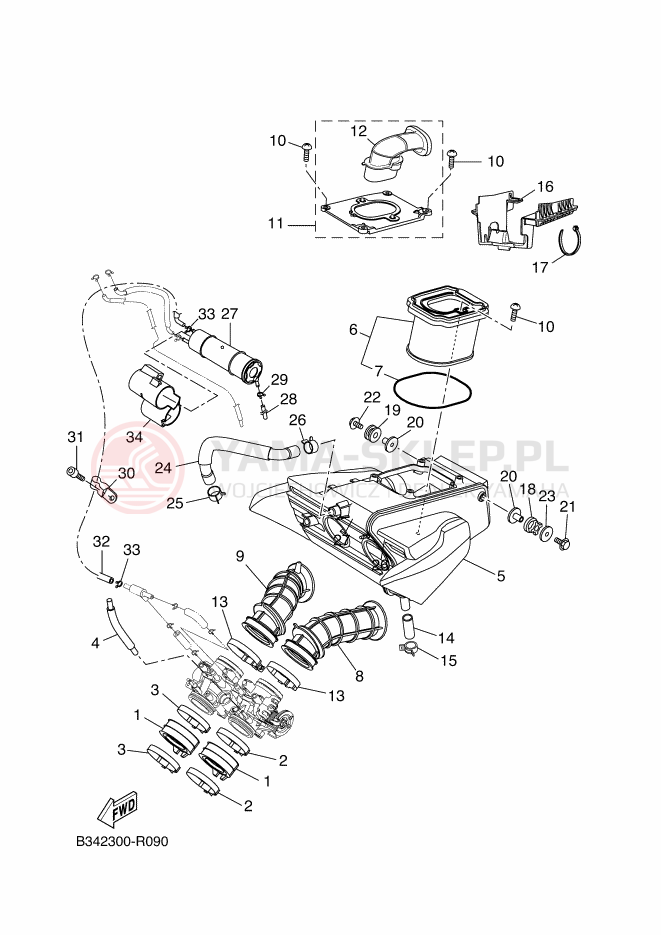

Schemat "Wtrysk paliwa" do Yamaha XSR700

Lp.	nazwa i numer części	cena
1	JOINT, INTAKE 1 1WS-13635-00-00 1WS136350000 1WS-13635-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 24-48H (2 szt.)	178.19 zł 160.37 złnajniższa cena: 160.37 zł 160.37
2	HOSE CLAMP ASSY 90450-56011-00 904505601100 90450-56011-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	56.11 zł 50.50 złnajniższa cena: 50.50 zł 50.5
3	HOSE CLAMP ASSY 90450-56012-00 904505601200 90450-56012-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	56.11 zł 50.50 złnajniższa cena: 50.50 zł 50.5
4	HOSE, VACUUM SENSI 1WS-13542-00-00 1WS135420000 1WS-13542-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	22.10 zł 19.89 złnajniższa cena: 19.89 zł 19.89
5	AIR CLEANER CASE A 1WS-14401-00-00 1WS144010000 1WS-14401-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	603.22 zł 542.90 złnajniższa cena: 542.90 zł 542.9
6	ELEMENT ASSY, AIR 1WS-14450-00-00 1WS144500000 1WS-14450-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png niedostępny	162.96 zł 146.66 złnajniższa cena: 146.66 zł 146.66
7	SEAL 1WS-14452-00-00 1WS144520000 1WS-14452-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	37.22 zł 33.50 złnajniższa cena: 33.50 zł 33.5
8	FUNNEL, AIR 1WS-14469-20-00 => 1WS-14469-21-00 1WS144692000 1WS-14469-20 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	213.87 zł 192.48 złnajniższa cena: 160.37 zł 192.48
8	FUNNEL, AIR 1WS-14469-21-00 1WS144692100 1WS-14469-21-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	213.87 zł 192.48 złnajniższa cena: 192.48 zł 192.48
9	FUNNEL 2 1WS-1446C-20-00 => 1WS-1446C-21-00 1WS1446C2000 1WS-1446C-20 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	180.34 zł 162.31 złnajniższa cena: 135.68 zł 162.31
9	FUNNEL 2 1WS-1446C-21-00 1WS1446C2100 1WS-1446C-21-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	180.34 zł 162.31 złnajniższa cena: 162.31 zł 162.31
10	SCREW, ROUND TAPPING 90160-05013-00 901600501300 90160-05013-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
11	DUCT ASSY 1WS-14430-40-00 1WS144304000 1WS-14430-40 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	300.13 zł 270.12 złnajniższa cena: 270.12 zł 270.12
12	DUCT 1WS-14437-11-00 1WS144371100 1WS-14437-11-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	139.57 zł 125.61 złnajniższa cena: 125.61 zł 125.61
12	1WS-14437-10-00
13	HOSE CLAMP ASSY 90450-56011-00 904505601100 90450-56011-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	56.11 zł 50.50 złnajniższa cena: 50.50 zł 50.5
14	PIPE, DRAIN 1WS-1443E-00-00 1WS1443E0000 1WS-1443E-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	19.90 zł 17.91 złnajniższa cena: 17.91 zł 17.91
15	CLIP 90467-13083-00 904671308300 90467-13083-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
16	SEAL B34-E4476-00-00 B34E44760000 B34-E4476-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	98.34 zł 88.51 złnajniższa cena: 88.51 zł 88.51
17	BAND, SWITCH CORD (249X4.8) 4KH-H3936-01-00 4KHH39360100 4KH-H3936-01-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	18.70 zł 16.83 złnajniższa cena: 16.83 zł 16.83
18	GROMMET 90480-15001-00 904801500100 90480-15001-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	42.56 zł 38.30 złnajniższa cena: 38.30 zł 38.3
19	GROMMET 90480-15014-00 904801501400 90480-15014-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	13.32 zł 11.99 złnajniższa cena: 11.99 zł 11.99
20	COLLAR 90387-06300-00 903870630000 90387-06300-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	17.31 zł 15.58 złnajniższa cena: 15.58 zł 15.58
21	BOLT,HEX. SOCKET BUTTON 90111-06156-00 901110615600 90111-06156-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
22	SCREW 90149-06039-00 901490603900 90149-06039-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
23	WASHER, PLATE 90201-064K6-00 => 90201-06816-00 90201064K600 90201-064K6-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
23	WASHER, PLATE 90201-06816-00 902010681600 902-01068-16-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
24	PIPE, BREATHER 1 1WS-11166-00-00 1WS111660000 1WS-11166-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	100.43 zł 90.39 złnajniższa cena: 90.39 zł 90.39
25	CLIP 90467-17128-00 904671712800 90467-17128-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
26	CLIP 90467-160A2-00 90467160A200 90467-160A2-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	10.55 zł 9.50 złnajniższa cena: 9.50 zł 9.5
27	CANISTER ASSY FOR CA 2RC-24170-00-00 2RC241700000 2RC-24170-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	939.12 zł 845.21 złnajniższa cena: 845.21 zł 845.21
28	PIPE 13 FOR CA 2RC-24324-00-00 2RC243240000 2RC-24324-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	52.48 zł 47.23 złnajniższa cena: 47.23 zł 47.23
29	CLIP 90467-090A2-00 90467090A200 90467-090A2-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 24-48H (5 szt.)	4.43 zł 3.99 złnajniższa cena: 3.99 zł 3.99
30	CLAMP 1 FOR 49 1WS-24135-00-00 1WS241350000 1WS-24135-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	29.22 zł 26.30 złnajniższa cena: 26.30 zł 26.3
31	SCREW(4JY) 92017-06010-00 920170601000 92017-06010-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
32	PIPE 12 FOR CA 2RC-24323-00-00 2RC243230000 2RC-24323-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	203.68 zł 183.31 złnajniższa cena: 183.31 zł 183.31
33	CLIP 90467-090A2-00 90467090A200 90467-090A2-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 24-48H (5 szt.)	4.43 zł 3.99 złnajniższa cena: 3.99 zł 3.99
34	DAMPER, LOCATING 2 FOR CA 2RC-24182-00-00 2RC241820000 2RC-24182-00-00 https://yama-sklep.pl/image/scheme/247b09b91217c438bb3002d844f1d2dde4423334323330302d52303930.png wysyłamy w 3-7 dni	480.89 zł 432.80 złnajniższa cena: 432.80 zł 432.8
