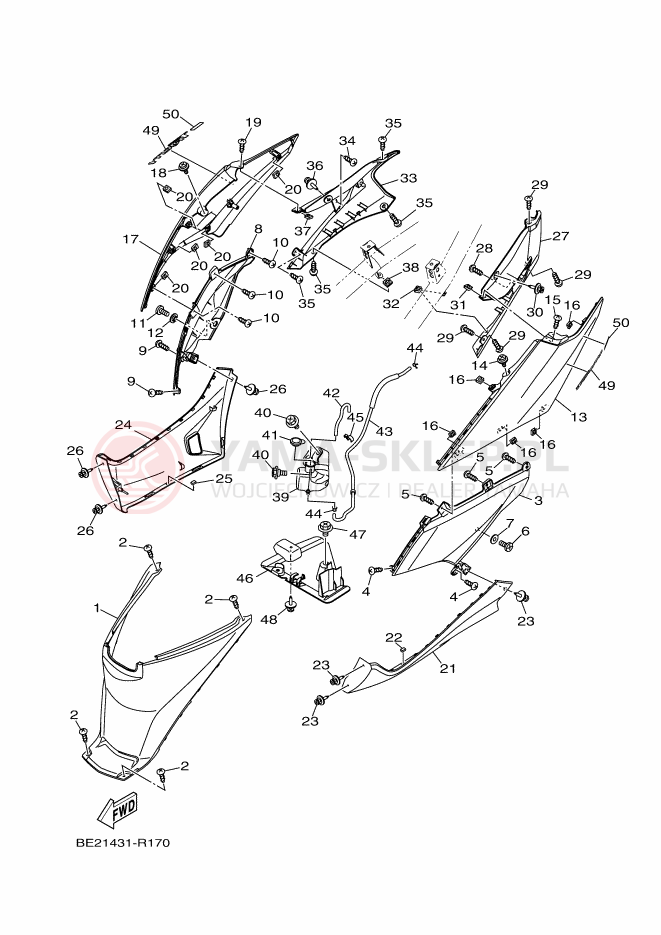

Schemat "Pokrywa boczna" do Yamaha TRICITY 155

Lp.	nazwa i numer części	cena
1	COVER BB8-F172W-00-00 BB8F172W0000 BB8-F172W-00-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	130.26 zł 117.23 zł najniższa cena: 117.23 zł 117.23
2	SCREW, TAPPING 97707-50016-00 => 90167-05077-00 977075001600 97707-50016-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
2	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
3	COVER, SIDE 1 BB8-F1711-00-00 BB8F17110000 BB8-F1711-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	290.11 zł 261.10 zł najniższa cena: 261.10 zł 261.1
4	SCREW, TAPPING 97707-50016-00 => 90167-05077-00 977075001600 97707-50016-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
4	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
5	SCREW, TRUSS 97702-50012-00 => 97707-50012-00 977025001200 97702-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
5	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
6	BOLT, SOCKET 98907-06012-00 989070601200 98907-06012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (2 szt.)	6.68 zł 6.01 zł najniższa cena: 6.01 zł 6.01
7	COLLAR 90387-07828-00 903870782800 90387-07828-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	2.46 zł 2.21 zł najniższa cena: 2.21 zł 2.21
8	COVER, SIDE 2 BB8-F1721-00-00 BB8F17210000 BB8-F1721-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	290.11 zł 261.10 zł najniższa cena: 261.10 zł 261.1
9	SCREW, TAPPING 97707-50016-00 => 90167-05077-00 977075001600 97707-50016-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
9	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
10	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
10	SCREW, TRUSS 97702-50012-00 => 97707-50012-00 977025001200 97702-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
11	BOLT, SOCKET 98907-06012-00 989070601200 98907-06012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (2 szt.)	6.68 zł 6.01 zł najniższa cena: 6.01 zł 6.01
12	COLLAR 90387-07828-00 903870782800 90387-07828-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	2.46 zł 2.21 zł najniższa cena: 2.21 zł 2.21
13	COVER, SIDE 3 BB8-F1731-00-P0 BB8F173100P0 BB8-F1731-00-P0 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	501.61 zł 451.45 zł najniższa cena: 451.45 zł 451.45
14	SCREW, WITH WASHER 90159-06801-00 901590680100 90159-06801-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	2.55 zł 2.30 zł najniższa cena: 2.30 zł 2.3
15	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
15	SCREW, TRUSS 97702-50012-00 => 97707-50012-00 977025001200 97702-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
16	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
16	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
17	COVER, SIDE 4 BB8-F1741-00-P0 BB8F174100P0 BB8-F1741-00-P0 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	501.61 zł 451.45 zł najniższa cena: 451.45 zł 451.45
18	SCREW, WITH WASHER 90159-06801-00 901590680100 90159-06801-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	2.55 zł 2.30 zł najniższa cena: 2.30 zł 2.3
19	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
19	SCREW, TRUSS 97702-50012-00 => 97707-50012-00 977025001200 97702-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
20	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
20	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
21	MOLE, SIDE COVER 1 BB8-F171L-00-P0 BB8F171L00P0 BB8-F171L-00-P0 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	381.76 zł 343.58 zł najniższa cena: 343.58 zł 343.58
22	DAMPER, SEAT 5P0-F4724-00-00 5P0F47240000 5P0-F4724-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	0.98 zł 0.88 zł najniższa cena: 0.88 zł 0.88
23	RIVET 90269-06816-00 902690681600 90269-06816-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
24	MOLE, SIDE COVER 2 BB8-F171M-00-P0 BB8F171M00P0 BB8-F171M-00-P0 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	381.76 zł 343.58 zł najniższa cena: 343.58 zł 343.58
25	DAMPER, SEAT 5P0-F4724-00-00 5P0F47240000 5P0-F4724-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	0.98 zł 0.88 zł najniższa cena: 0.88 zł 0.88
26	RIVET 90269-06816-00 902690681600 90269-06816-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
27	MOLE, SIDE COVER 3 BB8-F171N-00-00 BB8F171N0000 BB8-F171N-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	111.14 zł 100.03 zł najniższa cena: 100.03 zł 100.03
28	SCREW, TRUSS 97702-50012-00 => 97707-50012-00 977025001200 97702-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
28	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
29	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
29	SCREW, TAPPING 97707-50016-00 => 90167-05077-00 977075001600 97707-50016-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
30	RIVET 90269-06816-00 902690681600 90269-06816-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
31	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
31	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
32	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
32	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
33	MOLE, SIDE COVER 4 BB8-F171R-00-00 BB8F171R0000 BB8-F171R-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	111.14 zł 100.03 zł najniższa cena: 100.03 zł 100.03
34	SCREW, TRUSS 97702-50012-00 => 97707-50012-00 977025001200 97702-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
34	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
35	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
35	SCREW, TAPPING 97707-50016-00 => 90167-05077-00 977075001600 97707-50016-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
36	RIVET 90269-06816-00 902690681600 90269-06816-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
37	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
37	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
38	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
38	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
39	TANK, RECOVERY BB8-F1871-00-00 BB8F18710000 BB8-F1871-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	74.57 zł 67.11 zł najniższa cena: 67.11 zł 67.11
40	BOLT 90109-06887-00 901090688700 90109-06887-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	5.76 zł 5.18 zł najniższa cena: 5.18 zł 5.18
41	CAP 5YP-F1875-00-00 => 1S9-F1875-00-00 5YPF18750000 5YP-F1875-00-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	10.07 zł 9.06 zł najniższa cena: 9.06 zł 9.06
41	CAP 1S9-F1875-00-00 1S9F18750000 1S9-F1875-00-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	10.07 zł 9.06 zł najniższa cena: 9.06 zł 9.06
42	PIPE 1 BB8-F1816-00-00 BB8F18160000 BB8-F1816-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	29.66 zł 26.69 zł najniższa cena: 26.69 zł 26.69
43	PIPE 2 BB8-F1817-00-00 BB8F18170000 BB8-F1817-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	89.31 zł 80.38 zł najniższa cena: 80.38 zł 80.38
44	CLIP,SCISSOR 90467-08003-00 904670800300 90467-08003-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (5 szt.)	10.15 zł 9.14 zł najniższa cena: 9.14 zł 9.14
45	CLAMP 90464-14804-00 904641480400 90464-14804 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	6.15 zł 5.54 zł najniższa cena: 5.54 zł 5.54
46	COVER, UNDER BB8-F8385-00-00 BB8F83850000 BB8-F8385-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	111.34 zł 100.21 zł najniższa cena: 100.21 zł 100.21
47	BOLT 90109-06887-00 901090688700 90109-06887-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	5.76 zł 5.18 zł najniższa cena: 5.18 zł 5.18
48	RIVET 90269-06816-00 902690681600 90269-06816-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 24-48H (ponad 10 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
49	EMBLEM 3D 2CM-F173B-20-00 2CMF173B2000 2CM-F173B-20-00 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	116.76 zł 105.08 zł najniższa cena: 105.08 zł 105.08
50	GRAPHIC 1 BB8-F173E-10-00 BB8F173E1000 BB8-F173E-10 https://yama-sklep.pl/image/scheme/247354881c340931abaa8ec0970447c996424532313433312d52313730.png wysyłamy w 3-7 dni	33.19 zł 29.87 zł najniższa cena: 29.87 zł 29.87
