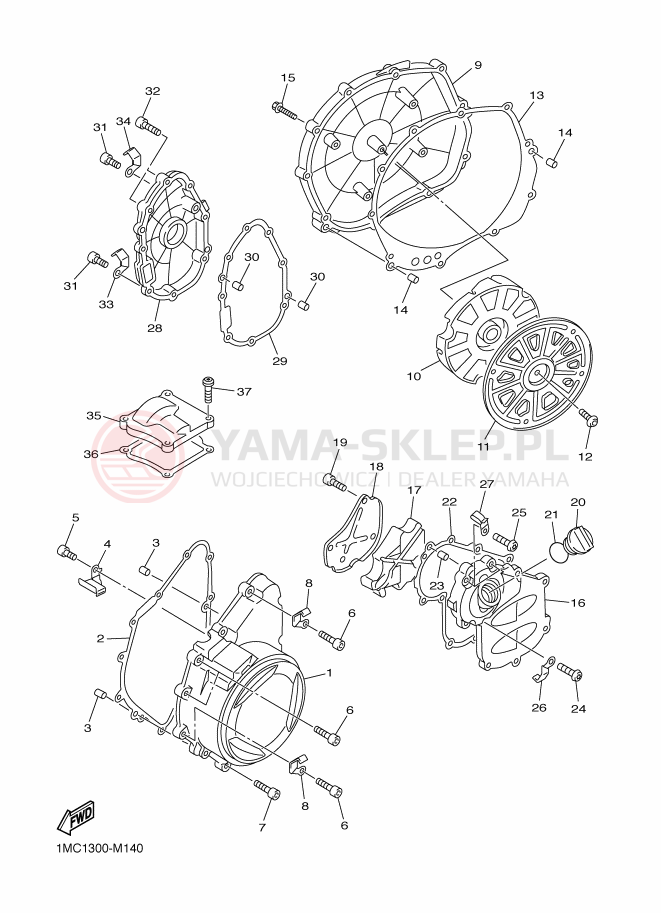

Schemat "Pokrywa silnika" do Yamaha FJR1300AE

Lp.	nazwa i numer części	cena
1	COVER, CRANKCASE 1 1MC-15411-00-00 1MC154110000 1MC-15411-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	1623.76 zł 1461.38 złnajniższa cena: 1461.38 zł 1461.38
2	GASKET, CRANKCASE CO 5JW-15451-11-00 5JW154511100 5JW-15451-11-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	136.65 zł 122.99 złnajniższa cena: 122.99 zł 122.99
3	PIN, DOWEL 99530-08012-00 995300801200 99530-08012-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (2 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
4	CLAMP 2 5JW-15484-01-00 5JW154840100 5JW-15484-01-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	91.30 zł 82.17 złnajniższa cena: 82.17 zł 82.17
5	BOLT (4MY) 91317-06010-00 913170601000 91317-06010-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
5	BOLT (4MY) 90110-06227-00 => 91317-06010-00 901100622700 90110-06227 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
6	BOLT (3DM) 91314-06025-00 913140602500 91314-06025-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
7	BOLT (3JB) 91314-06020-00 913140602000 91314-06020-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
8	CLAMP 90462-08045-00 904620804500 90462-08045-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	37.13 zł 33.42 złnajniższa cena: 33.42 zł 33.42
9	COVER, CRANKCASE 2 1MC-15421-00-00 1MC154210000 1MC-15421-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	495.54 zł 445.99 złnajniższa cena: 445.99 zł 445.99
10	DAMPER, ENGINE MOUNT 5JW-15326-00-00 5JW153260000 5JW-15326-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	730.53 zł 657.48 złnajniższa cena: 657.48 zł 657.48
11	COVER 5JW-15492-00-00 5JW154920000 5JW-15492-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	406.23 zł 365.61 złnajniższa cena: 365.61 zł 365.61
12	BOLT, BUTTON HEAD 92012-06014-00 920120601400 92012-06014-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
12	BOLT, BUTTON HEAD 90111-06064-00 => 92012-06014-00 901110606400 90111-06064-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
13	GASKET, CRANKCASE CO 5JW-15461-11-00 5JW154611100 5JW-15461-11-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	136.65 zł 122.99 złnajniższa cena: 122.99 zł 122.99
14	PIN, DOWEL 93608-21002-00 936082100200 93608-21002-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
15	BOLT, HEXAGON SOCKET 90110-06388-00 901100638800 90110-06388-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
16	COVER, CRANKCASE 3 B88-15431-00-00 B88154310000 B88-15431-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	495.54 zł 445.99 złnajniższa cena: 445.99 zł 445.99
17	DAMPER, ENGINE MOUNT 5JW-15316-00-00 5JW153160000 5JW-15316-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	307.33 zł 276.60 złnajniższa cena: 276.60 zł 276.6
18	COVER, AIR CLEANER 5JW-15414-00-00 5JW154140000 5JW-15414-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	107.78 zł 97.00 złnajniższa cena: 97.00 zł 97
19	BOLT (4MY) 90110-06182-00 901100618200 90110-06182-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (2 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
19	BOLT (4MY) 91317-06012-00 913170601200 91317-06012-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (2 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
19	BOLT (4MY) 91312-06012-00 => 91317-06012-00 913120601200 913-12060-12-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (2 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
20	PLUG, OIL LEVEL 3F9-15362-10-00 => BAT-15362-00-00 3F9153621000 3F9-15362-10-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png	84.27 zł 57.30 złnajniższa cena: 51.37 zł 57.3
20	PLUG, OIL LEVEL BAT-15362-00-00 BAT153620000 BAT-15362-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (4 szt.)	84.27 zł 75.84 złnajniższa cena: 75.84 zł 75.84
21	O-RING 93210-27778-00 932102777800 93210-27778-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (9 szt.)	28.91 zł 26.02 złnajniższa cena: 26.02 zł 26.02
21	O-RING 93210-27194-00 => 93210-27778-00 932102719400 93210-27194-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (9 szt.)	28.91 zł 26.02 złnajniższa cena: 26.02 zł 26.02
22	GASKET, CRANKCASE CO 5JW-15462-11-00 5JW154621100 5JW-15462-11-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	136.65 zł 122.99 złnajniższa cena: 122.99 zł 122.99
23	PIN, DOWEL 99530-08012-00 995300801200 99530-08012-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (2 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
24	SCREW 90149-06149-00 901490614900 90149-06149-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	6.57 zł 5.91 złnajniższa cena: 5.91 zł 5.91
25	SCREW 90149-06149-00 901490614900 90149-06149-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	6.57 zł 5.91 złnajniższa cena: 5.91 zł 5.91
25	SCREW 90149-06147-00 => 90149-06149-00 901490614700 90149-06147-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	6.57 zł 5.91 złnajniższa cena: 5.91 zł 5.91
26	CLAMP 90462-08045-00 904620804500 90462-08045-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	37.13 zł 33.42 złnajniższa cena: 33.42 zł 33.42
27	CLAMP 90465-08122-00 904650812200 90465-08122 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	80.91 zł 72.82 złnajniższa cena: 72.82 zł 72.82
28	COVER, OIL PUMP 1MC-15416-00-00 1MC154160000 1MC-15416-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	785.38 zł 706.84 złnajniższa cena: 706.84 zł 706.84
29	GASKET, OIL PUMP COV 5JW-15456-11-00 5JW154561100 5JW-15456-11-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (5 szt.)	51.97 zł 46.77 złnajniższa cena: 46.77 zł 46.77
30	PIN, DOWEL 99530-08012-00 995300801200 99530-08012-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (2 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
31	BOLT (3JB) 91314-06020-00 913140602000 91314-06020-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
32	BOLT (3DM) 91314-06025-00 913140602500 91314-06025-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
33	CLAMP 90462-08045-00 904620804500 90462-08045-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	37.13 zł 33.42 złnajniższa cena: 33.42 zł 33.42
34	CLAMP 90465-08050-00 904650805000 90465-08050-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	28.52 zł 25.67 złnajniższa cena: 25.67 zł 25.67
35	COVER, GENERATOR 2 1MC-15425-00-00 1MC154250000 1MC-15425-00-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	59.58 zł 53.62 złnajniższa cena: 53.62 zł 53.62
36	GASKET, COVER PINION 5JW-15463-01-00 5JW154630100 5JW-15463-01-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	110.54 zł 99.49 złnajniższa cena: 99.49 zł 99.49
37	SCREW 90149-06149-00 901490614900 90149-06149-00 https://yama-sklep.pl/image/scheme/24d542dbae4fa9822ed0a81a5edb5c2f8d314d43313330302d4d313430.png wysyłamy w 3-7 dni	6.57 zł 5.91 złnajniższa cena: 5.91 zł 5.91
