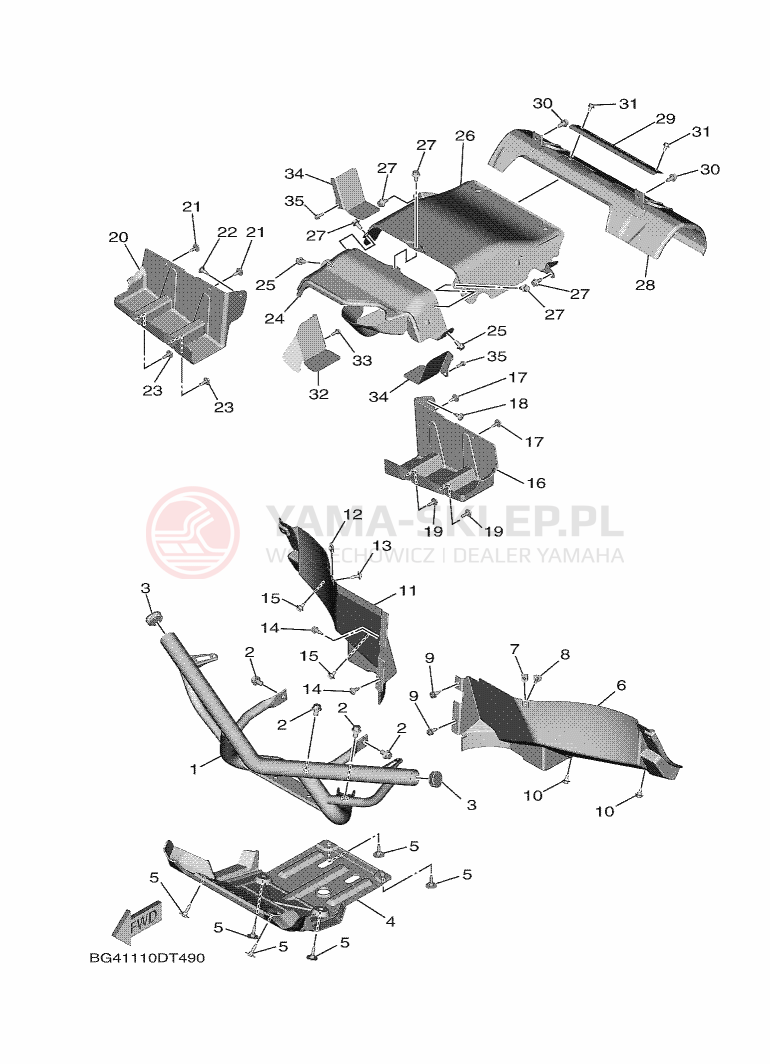

Schemat "osłona / stelaż" do Yamaha YXF850ES

Lp.	nazwa i numer części	cena
1	BAR, CARRY FRONT BG4-F845N-01-00 BG4F845N0100 BG4-F845N-01 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	2443.28 zł 2198.95 złnajniższa cena: 2198.95 zł 2198.95
2	BOLT, FLANGE 95812-10016-00 958121001600 95812-10016-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
3	PLUG (FRONT BUMPER) 5UG-F2417-00-00 5UGF24170000 5UG-F2417-00-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	31.28 zł 28.15 złnajniższa cena: 28.15 zł 28.15
4	COVER, LOWER 2MB-F8385-00-00 2MBF83850000 2MB-F8385-00-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	255.96 zł 230.36 złnajniższa cena: 230.36 zł 230.36
5	BOLT 90109-068A5-00 90109068A500 90109-068A5-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	53.90 zł 48.51 złnajniższa cena: 48.51 zł 48.51
6	GUARD 1 BG4-F2361-00-00 BG4F23610000 BG4-F2361-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	214.27 zł 192.84 złnajniższa cena: 192.84 zł 192.84
7	NUT, SPRING 90183-060A6-00 90183060A600 90183-060A6-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	18.47 zł 16.62 złnajniższa cena: 16.62 zł 16.62
8	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
9	RIVET 90269-07805-00 902690780500 902-69078-05-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
10	BOLT 90109-06202-00 901090620200 90109-06202-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
11	GUARD 2 BG4-F2362-00-00 BG4F23620000 BG4-F2362-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	214.27 zł 192.84 złnajniższa cena: 192.84 zł 192.84
12	NUT, SPRING 90183-060A6-00 90183060A600 90183-060A6-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	18.47 zł 16.62 złnajniższa cena: 16.62 zł 16.62
13	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
14	RIVET 90269-07805-00 902690780500 902-69078-05-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
15	BOLT 90109-06202-00 901090620200 90109-06202-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
16	MUD GUARD 1 BG4-F2327-00-00 BG4F23270000 BG4-F2327-00-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	111.99 zł 100.79 złnajniższa cena: 100.79 zł 100.79
17	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
18	RIVET 90269-07805-00 902690780500 902-69078-05-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
19	BOLT, SPECIAL 1 JW1-K6179-01-00 JW1K61790100 JW1-K6179-01-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
20	MUD GUARD 2 BG4-F2328-00-00 BG4F23280000 BG4-F2328-00-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	111.99 zł 100.79 złnajniższa cena: 100.79 zł 100.79
21	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
22	RIVET 90269-07805-00 902690780500 902-69078-05-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
23	BOLT, SPECIAL 1 JW1-K6179-01-00 JW1K61790100 JW1-K6179-01-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
24	PROTECTOR, HEAT BG4-E2682-01-00 BG4E26820100 BG4-E2682-01 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	1500.28 zł 1350.25 złnajniższa cena: 1350.25 zł 1350.25
25	BOLT, FLANGE 90105-08867-00 901050886700 90105-08867-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
26	PROTECTOR, HEAT BG4-E2683-01-00 BG4E26830100 BG4-E2683-01 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	1714.61 zł 1543.15 złnajniższa cena: 1543.15 zł 1543.15
27	BOLT, FLANGE 90105-08867-00 901050886700 90105-08867-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
28	INSULATOR, MOUNTING BG4-F2891-00-00 BG4F28910000 BG4-F2891-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	428.57 zł 385.71 złnajniższa cena: 385.71 zł 385.71
29	INSULATOR, MOUNTING 2 BG4-F2894-00-00 BG4F28940000 BG4-F2894-00-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	39.37 zł 35.43 złnajniższa cena: 35.43 zł 35.43
30	BOLT, FLANGE 90105-08867-00 901050886700 90105-08867-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
31	.BOLT, FLANGE 95812-06010-00 958120601000 958-12060-10-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
32	PROTECTOR 2 BG4-F2826-00-00 BG4F28260000 BG4-F2826-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	42.94 zł 38.65 złnajniższa cena: 38.65 zł 38.65
33	BOLT, FLANGE (SELF T 90105-06832-00 901050683200 90105-06832-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
34	PROTECTOR 1 BG4-F2825-00-00 BG4F28250000 BG4-F2825-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	62.20 zł 55.98 złnajniższa cena: 55.98 zł 55.98
35	BOLT, FLANGE (SELF T 90105-06832-00 901050683200 90105-06832-00 https://yama-sklep.pl/image/scheme/24bf04499408e03ccb9a174be576b73074424734313131304454343930.png wysyłamy w 3-7 dni	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
