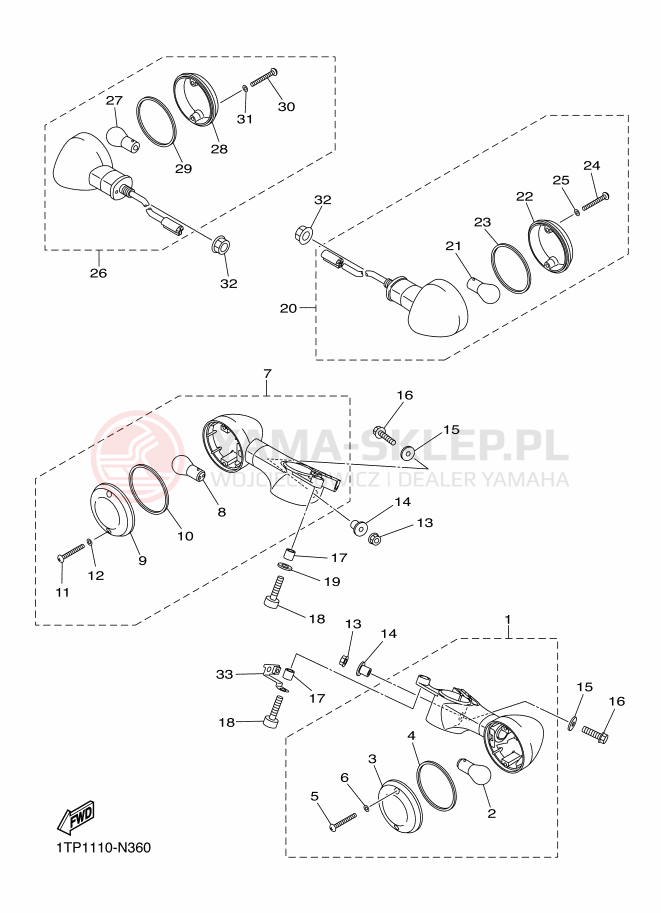

Schemat "kierunkowskazy" do Yamaha XV950

Lp.	nazwa i numer części	cena
1	FRONT FLASHER LIGHT ASSY 1 1XC-83310-00-00 1XC833100000 1XC-83310-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	428.25 zł 385.43 złnajniższa cena: 385.43 zł 385.43
2	BULB, FLASHER (12V (12V PY21W) 5VN-83331-00-00 => 59C-83311-00-00 5VN833310000 5VN-83331-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
2	BULB, FLASHER (12V (12V PY21W) 59C-83311-00-00 59C833110000 59C-83311-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
3	.LENS, FLASHER 1XC-83312-00-00 1XC833120000 1XC-83312-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	20.41 zł 18.37 złnajniższa cena: 18.37 zł 18.37
4	GASKET, FLASHER LENS 5PX-83313-00-00 5PX833130000 5PX-83313-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	6.63 zł 5.97 złnajniższa cena: 5.97 zł 5.97
5	SCREW, TAPPING 97704-40625-00 977044062500 97704-40625-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	3.92 zł 3.53 złnajniższa cena: 3.53 zł 3.53
6	WASHER 5PX-83348-00-00 5PX833480000 5PX-83348-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	1.75 zł 1.58 złnajniższa cena: 1.58 zł 1.58
7	FRONT FLASHER LIGHT ASSY 2 1XC-83320-00-00 1XC833200000 1XC-83320-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	428.25 zł 385.43 złnajniższa cena: 385.43 zł 385.43
8	BULB, FLASHER (12V (12V PY21W) 5VN-83331-00-00 => 59C-83311-00-00 5VN833310000 5VN-83331-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
8	BULB, FLASHER (12V (12V PY21W) 59C-83311-00-00 59C833110000 59C-83311-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
9	.LENS, FLASHER 1XC-83312-00-00 1XC833120000 1XC-83312-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	20.41 zł 18.37 złnajniższa cena: 18.37 zł 18.37
10	GASKET, FLASHER LENS 5PX-83313-00-00 5PX833130000 5PX-83313-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	6.63 zł 5.97 złnajniższa cena: 5.97 zł 5.97
11	SCREW, TAPPING 97704-40625-00 977044062500 97704-40625-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	3.92 zł 3.53 złnajniższa cena: 3.53 zł 3.53
12	WASHER 5PX-83348-00-00 5PX833480000 5PX-83348-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	1.75 zł 1.58 złnajniższa cena: 1.58 zł 1.58
13	NUT,FLANGE (4MV) 95707-06500-00 957070650000 95707-06500-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 24-48H (2 szt.)	14.15 zł 12.74 złnajniższa cena: 12.74 zł 12.74
14	COLLAR 90387-06076-00 903870607600 90387-06076-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	85.88 zł 77.29 złnajniższa cena: 77.29 zł 77.29
15	WASHER,PLATE 90201-06045-00 902010604500 90201-06045-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
16	BOLT, WASHER (4KG) 90105-060A0-00 90105060A000 90105-060A0-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 24-48H (2 szt.)	9.47 zł 8.52 złnajniższa cena: 8.52 zł 8.52
16	BOLT, WASHER (4KG) 95027-06025-00 => 90105-060A0-00 950270602500 95027-06025-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 24-48H (2 szt.)	9.47 zł 8.52 złnajniższa cena: 8.52 zł 8.52
17	COLLAR 90387-08085-00 903870808500 90387-08085-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	39.38 zł 35.44 złnajniższa cena: 35.44 zł 35.44
18	BOLT,SOCKET 91317-08025-00 913170802500 91317-08025-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
19	WASHER, PLATE(3XP) 90201-083P5-00 90201083P500 90201-083P5-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
20	REAR FLASHER LIGHT ASSY 1 1XC-83330-00-00 1XC833300000 1XC-83330-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	419.77 zł 377.79 złnajniższa cena: 377.79 zł 377.79
21	BULB, FLASHER (12V (12V PY21W) 5VN-83331-00-00 => 59C-83311-00-00 5VN833310000 5VN-83331-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
21	BULB, FLASHER (12V (12V PY21W) 59C-83311-00-00 59C833110000 59C-83311-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
22	.LENS, FLASHER 1XC-83312-00-00 1XC833120000 1XC-83312-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	20.41 zł 18.37 złnajniższa cena: 18.37 zł 18.37
23	GASKET, FLASHER LENS 5PX-83313-00-00 5PX833130000 5PX-83313-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	6.63 zł 5.97 złnajniższa cena: 5.97 zł 5.97
24	SCREW, TAPPING 97704-40625-00 977044062500 97704-40625-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	3.92 zł 3.53 złnajniższa cena: 3.53 zł 3.53
25	WASHER 5PX-83348-00-00 5PX833480000 5PX-83348-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	1.75 zł 1.58 złnajniższa cena: 1.58 zł 1.58
26	REAR FLASHER LIGHT ASSY 2 1XC-83340-00-00 1XC833400000 1XC-83340-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	419.77 zł 377.79 złnajniższa cena: 377.79 zł 377.79
27	BULB, FLASHER (12V (12V PY21W) 5VN-83331-00-00 => 59C-83311-00-00 5VN833310000 5VN-83331-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
27	BULB, FLASHER (12V (12V PY21W) 59C-83311-00-00 59C833110000 59C-83311-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	31.55 zł 28.40 złnajniższa cena: 28.40 zł 28.4
28	.LENS, FLASHER 1XC-83312-00-00 1XC833120000 1XC-83312-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	20.41 zł 18.37 złnajniższa cena: 18.37 zł 18.37
29	GASKET, FLASHER LENS 5PX-83313-00-00 5PX833130000 5PX-83313-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	6.63 zł 5.97 złnajniższa cena: 5.97 zł 5.97
30	SCREW, TAPPING 97704-40625-00 977044062500 97704-40625-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	3.92 zł 3.53 złnajniższa cena: 3.53 zł 3.53
31	WASHER 5PX-83348-00-00 5PX833480000 5PX-83348-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	1.75 zł 1.58 złnajniższa cena: 1.58 zł 1.58
32	NUT,SPEC'L SHAPE 90179-12657-00 901791265700 90179-12657-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 24-48H (2 szt.)	37.64 zł 33.88 złnajniższa cena: 33.88 zł 33.88
32	NUT,SPEC'L SHAPE 95702-12500-00 => 90179-12657-00 957021250000 95702-12500-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 24-48H (2 szt.)	37.64 zł 33.88 złnajniższa cena: 33.88 zł 33.88
33	BRACKET 1TP-2256L-00-00 1TP2256L0000 1TP-2256L-00-00 https://yama-sklep.pl/image/scheme/2418aca6e772796613c923315940636183315450313131302d4e333630.png wysyłamy w 3-7 dni	39.38 zł 35.44 złnajniższa cena: 35.44 zł 35.44
