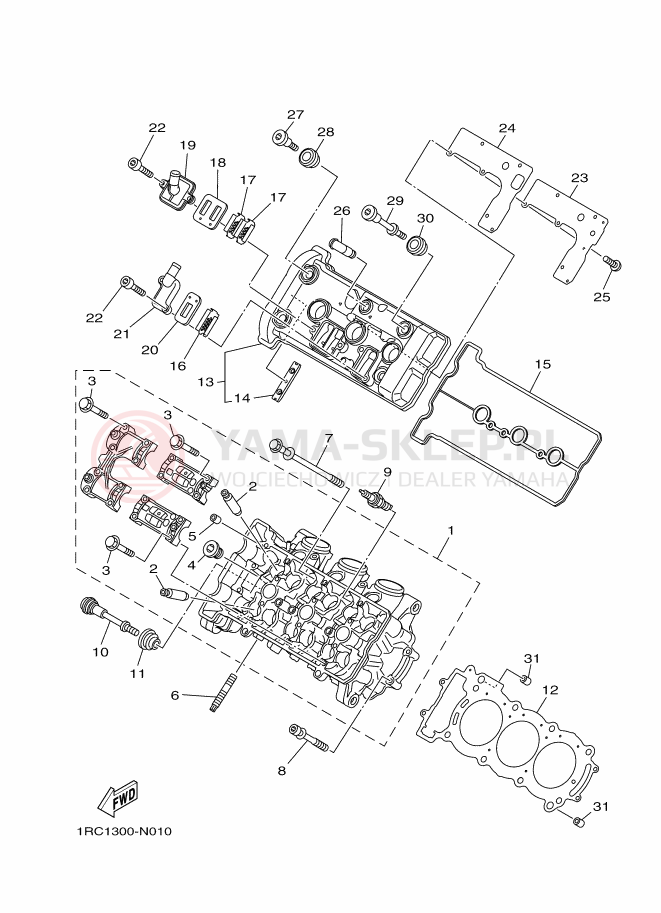

Schemat "głowica" do Yamaha MT-09

Wybierz schemat z listy

Amortyzatory przód

błotnik

Dźwignia zmiany biegów, wałek

Filtr oleju

głowica

Kierownica i osprzęt

kierunkowskazy

Koło przód

Koło tył

Lampa przód

licznik

Oświetlenie tył

Pokrywa boczna

Pokrywa silnika

Półki zawieszenia

Pompa hamulcowa przednia

Pompa hamulcowa tył

Pompa olejowa

Pompa wody

prądnica

rama

rozrusznik

Rozrząd - łańcuszek

siedzenie

Skrzynia biegów

sprzęgło

Stopka postojowa i podnóżki

System odbioru powietrza

układ elektryczny

wahacz

Wał korbowy, tłok

Węże chłodnicy

Wodziki, automat

WSTĘP 2

Wtrysk paliwa

Wydech końcowy

Zacisk hamulcowy tylny

zawieszenie tył

zawory

zbiornik paliwa

Amortyzatory przód

Półki zawieszenia

wahacz

zawieszenie tył

Kierownica i osprzęt

rama

Stopka postojowa i podnóżki

Wydech końcowy

System odbioru powietrza

Pokrywa boczna

zbiornik paliwa

siedzenie

błotnik

Koło przód

Koło tył

układ elektryczny

licznik

Pompa hamulcowa przednia

Zacisk hamulcowy + tarcza przód

Pompa hamulcowa tył

Zacisk hamulcowy tylny

Lampa przód

lampa tył

kierunkowskazy

Wał korbowy, tłok

głowica

Obudowa silnika

Pokrywa silnika

Wtrysk paliwa

sprzęgło

Dźwignia zmiany biegów, wałek

Skrzynia biegów

Wodziki, automat

Pompa wody

Układ chlodzenia

Wałek rozrządu

zawory

Filtr oleju

Pompa olejowa

rozrusznik

prądnica

głowica

poprzedni następny

Lp.	nazwa i numer części	cena
1	CYLINDER HEAD ASSY B90-11101-09-00 B90111010900 B90-11101-09 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	9366.06 zł 8429.45 złnajniższa cena: 8429.45 zł 8429.45
2	GUIDE, VALVE 1 2C0-11133-11-00 2C0111331100 2C0-11133-11-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	192.75 zł 173.48 złnajniższa cena: 173.48 zł 173.48
3	BOLT, WASHER BASED 90105-06027-00 901050602700 90105-06027-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (8 szt.)	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
4	PLUG, STRAIGHT SCREW 90340-18002-00 903401800200 90340-18002-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	42.09 zł 37.88 złnajniższa cena: 37.88 zł 37.88
5	PIN, DOWEL 91808-16023-00 918081602300 91808-16023-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (3 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
6	BOLT, STUD 90116-08087-00 901160808700 90116-08087-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (8 szt.)	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
7	BOLT, WITH WASHER 90119-09015-00 901190901500 90119-09015-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	51.68 zł 46.51 złnajniższa cena: 46.51 zł 46.51
8	BOLT 90109-061F7-00 90109061F700 90109-061F7-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	14.27 zł 12.84 złnajniższa cena: 12.84 zł 12.84
9	PLUG, SPARK (NGK R CPR9EA-9) 94701-00431-00 => 94700-00871-00 947010043100 94701-00431 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (7 szt.)	50.93 zł 45.84 złnajniższa cena: 45.84 zł 45.84
10	BOLT 90109-06293-00 901090629300 90109-06293-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	91.77 zł 82.59 złnajniższa cena: 82.59 zł 82.59
11	RUBBER, MOUNT 1 INCL. IN TOP END GASKET KIT 5VY-1111G-00-00 5VY1111G0000 5VY-1111G-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (7 szt.)	62.23 zł 56.01 złnajniższa cena: 56.01 zł 56.01
12	GASKET, CYLINDER HEAD 1 B90-11181-00-00 => BS2-11181-00-00 B90111810000 B90-11181-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	529.97 zł 476.97 złnajniższa cena: 476.97 zł 476.97
13	COVER, CYLINDER HEAD 1RC-11191-00-00 1RC111910000 1RC-11191-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	1640.97 zł 1476.87 złnajniższa cena: 1476.87 zł 1476.87
14	GUIDE, STOPPER 2 5BE-12241-00-00 => 5BE-12241-01-00 5BE122410000 5BE-12241-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (2 szt.)	171.74 zł 154.57 złnajniższa cena: 154.57 zł 154.57
15	GASKET, HEAD COVER 1 1RC-11193-01-00 1RC111930100 1RC-11193-01-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (1 szt.)	149.83 zł 134.85 złnajniższa cena: 134.85 zł 134.85
16	PLATE 5JW-1482K-01-00 5JW1482K0100 5JW-1482K-01-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	50.97 zł 45.87 złnajniższa cena: 45.87 zł 45.87
17	PLATE 5VY-1482K-00-00 5VY1482K0000 5VY-1482K-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	25.02 zł 22.52 złnajniższa cena: 22.52 zł 22.52
18	REED VALVE ASSY 5SL-14890-00-00 5SL148900000 5SL-14890-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	291.60 zł 262.44 złnajniższa cena: 262.44 zł 262.44
19	CAP, CASE 5SL-14899-00-00 5SL148990000 5SL-14899-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	151.57 zł 136.41 złnajniższa cena: 136.41 zł 136.41
20	REED VALVE ASSY 5PS-14890-00-00 5PS148900000 5PS-14890-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	244.82 zł 220.34 złnajniższa cena: 220.34 zł 220.34
21	CAP, CASE 5JW-14889-00-00 5JW148890000 5JW-14889-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	482.27 zł 434.04 złnajniższa cena: 434.04 zł 434.04
22	BOLT (3JB) 90110-06175-00 => 91314-06020-00 901100617500 90110-06175-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (5 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
23	PLATE, BREATHER B90-11165-00-00 B90111650000 B90-11165-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	141.78 zł 127.60 złnajniższa cena: 127.60 zł 127.6
24	GASKET, BREATHER COV 1RC-11169-00-00 1RC111690000 1RC-11169-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	32.96 zł 29.66 złnajniższa cena: 29.66 zł 29.66
25	SCREW 90149-05037-00 => 90149-05038-00 901490503700 90149-05037-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
26	PIPE, BREATHER 2 4TR-11167-00-00 4TR111670000 4TR-11167-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	89.59 zł 80.63 złnajniższa cena: 80.63 zł 80.63
27	BOLT 90109-066F0-00 90109066F000 90109-066F0-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (3 szt.)	37.13 zł 33.42 złnajniższa cena: 33.42 zł 33.42
28	RUBBER, MOUNT 1 INCL. IN TOP END GASKET KIT 5VY-1111G-00-00 5VY1111G0000 5VY-1111G-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (7 szt.)	62.23 zł 56.01 złnajniższa cena: 56.01 zł 56.01
29	BOLT 90109-06271-00 901090627100 90109-06271-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 3-7 dni	53.90 zł 48.51 złnajniższa cena: 48.51 zł 48.51
30	RUBBER, MOUNT 1 INCL. IN TOP END GASKET KIT 5VY-1111G-00-00 5VY1111G0000 5VY-1111G-00-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (7 szt.)	62.23 zł 56.01 złnajniższa cena: 56.01 zł 56.01
31	PIN,DOWEL 99530-12016-00 995301201600 99530-12016-00 https://yama-sklep.pl/image/scheme/24fdca7120bba9cf20d3aa05e6cc0c4f35315243313330302d4e303130.png wysyłamy w 24-48H (ponad 10 szt.)	16.91 zł 15.22 złnajniższa cena: 15.22 zł 15.22
