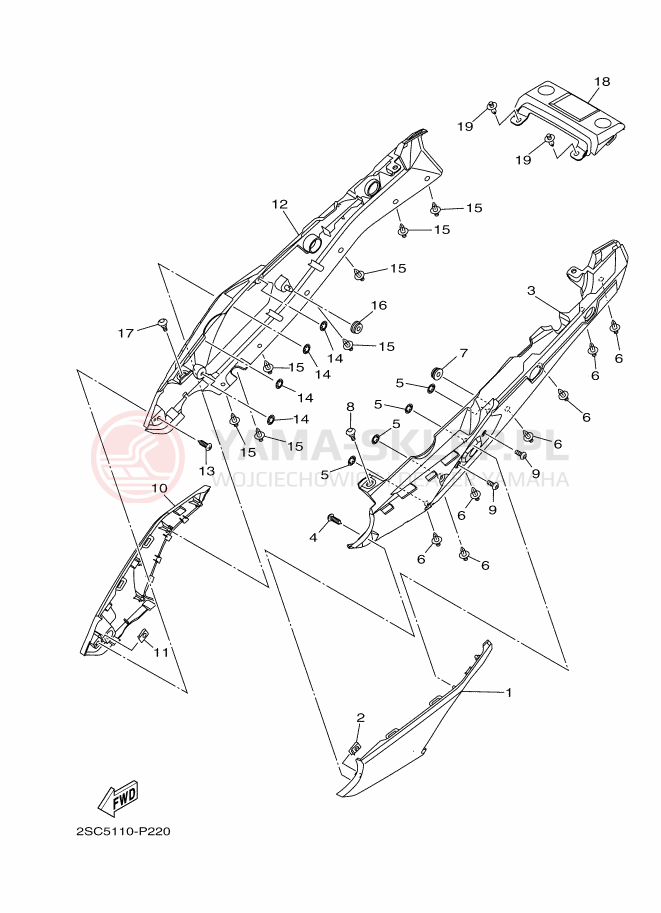

Schemat "Pokrywa boczna" do Yamaha TRACER 900

Lp.	nazwa i numer części	cena
1	COVER, SIDE 1 2PP-21711-00-P7 2PP2171100P7 2PP-21711-00-P7 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 3-7 dni	418.96 zł 377.06 złnajniższa cena: 377.06 zł 377.06
2	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
3	COVER, SIDE 3 2PP-21731-00-00 2PP217310000 2PP-21731-00-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 3-7 dni	412.06 zł 370.85 złnajniższa cena: 370.85 zł 370.85
4	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
5	NUT,SPRING 90183-05M02-00 9018305M0200 90183-05M02-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
6	RIVET 90269-07007-00 902690700700 90269-07007-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
7	GROMMET 90480-13398-00 => 90480-13014-00 904801339800 90480-13398-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (8 szt.)	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
7	GROMMET 90480-13014-00 904801301400 90480-13014-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (8 szt.)	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
8	BOLT,HEX. SOCKET BUT 90111-05045-00 901110504500 90111-05045-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 3-7 dni	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
9	SCREW,SPEC'L SHAPE 90149-06308-00 901490630800 90149-06308-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (1 szt.)	8.97 zł 8.07 złnajniższa cena: 8.07 zł 8.07
10	COVER, SIDE 2 2PP-21721-00-P7 2PP2172100P7 2PP-21721-00-P7 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 3-7 dni	418.96 zł 377.06 złnajniższa cena: 377.06 zł 377.06
11	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
12	COVER, SIDE 4 2PP-21741-00-00 2PP217410000 2PP-21741-00-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 3-7 dni	412.06 zł 370.85 złnajniższa cena: 370.85 zł 370.85
13	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
14	NUT,SPRING 90183-05M02-00 9018305M0200 90183-05M02-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
15	RIVET 90269-07007-00 902690700700 90269-07007-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
16	GROMMET 90480-13014-00 904801301400 90480-13014-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (8 szt.)	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
16	GROMMET 90480-13398-00 => 90480-13014-00 904801339800 90480-13398-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (8 szt.)	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
17	BOLT,HEX. SOCKET BUT 90111-05045-00 901110504500 90111-05045-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 3-7 dni	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
18	COVER, TOP 2PP-2171A-00-00 2PP2171A0000 2PP-2171A-00-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 3-7 dni	42.93 zł 38.64 złnajniższa cena: 38.64 zł 38.64
19	RIVET 90269-07007-00 902690700700 90269-07007-00 https://yama-sklep.pl/image/scheme/24dbf8ff56e72f5584fb5f362569311efd325343353131302d50323230.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
