układ elektryczny

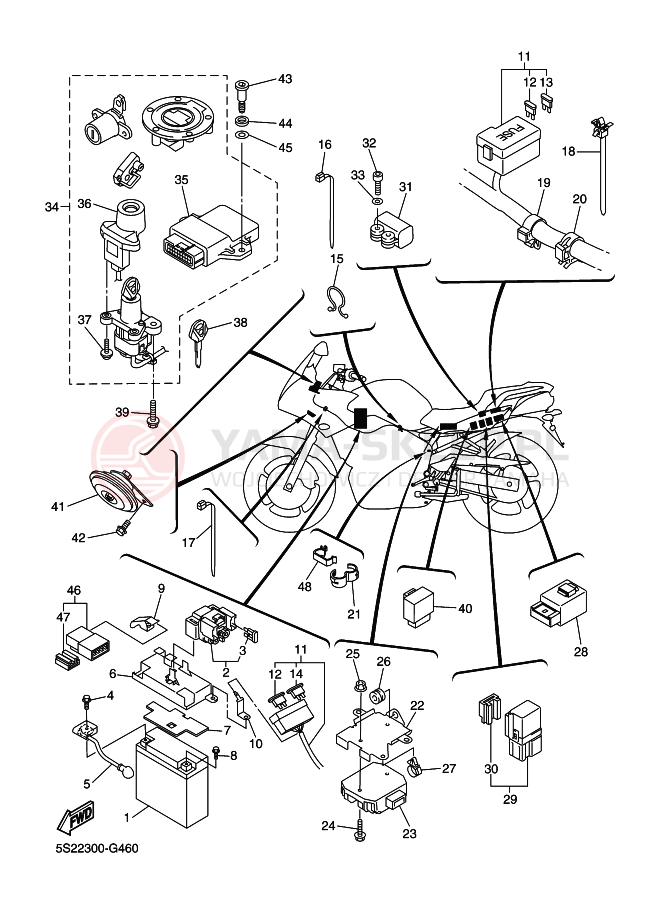

Schemat "układ elektryczny" do Yamaha FAZER
Lp. nazwa i numer części cena
Lp. nazwa i numer części cena
1

BATTERY ASSY (GT12B-4)

4TX-82100-02-00

niedostępny
535.55 zł 482.00 złnajniższa cena: 482.00 zł
2

STARTER RELAY ASSY  (RC19-005)

4BH-81940-02-00

wysyłamy w 3-7 dni
509.02 zł 458.12 złnajniższa cena: 458.12 zł
3

FUSE (30 AMP, BLADE)  (30A-BL)

1AE-82151-00-00

wysyłamy w 24-48H (7 szt.)
9.74 zł 8.77 złnajniższa cena: 8.77 zł
4

BOLT,SMALL FLANGE

95027-06008-00

wysyłamy w 3-7 dni
3.65 zł 3.29 złnajniższa cena: 3.29 zł
5

WIRE, PLUS LEAD

4P5-82115-00-00

wysyłamy w 3-7 dni
115.25 zł 103.73 złnajniższa cena: 103.73 zł
6

COVER, BATTERY

5VX-2124E-00-00

wysyłamy w 3-7 dni
51.09 zł 45.98 złnajniższa cena: 45.98 zł
7

SEAT, BATTERY

5VX-82123-00-00

wysyłamy w 3-7 dni
22.10 zł 19.89 złnajniższa cena: 19.89 zł
8

BOLT,SMALL FLANGE

95027-06008-00

wysyłamy w 3-7 dni
3.65 zł 3.29 złnajniższa cena: 3.29 zł
9

STAY, RELAY

4P5-81953-00-00

wysyłamy w 3-7 dni
70.82 zł 63.74 złnajniższa cena: 63.74 zł
10

STAY, FUSE HOLDER

4P5-82153-00-00

wysyłamy w 3-7 dni
45.07 zł 40.56 złnajniższa cena: 40.56 zł
11

WIRE HARNESS ASSY

5S2-82590-00-00

wysyłamy w 3-7 dni
4680.40 zł 4212.36 złnajniższa cena: 4212.36 zł
12

FUSE (10A)  (10A-BL)

5JJ-82151-30-00 => 67F-82151-40-00

wysyłamy w 3-7 dni
38.39 zł 34.55 złnajniższa cena: 34.55 zł
12

FUSE (10A)  (10A-BL)

67F-82151-40-00

wysyłamy w 3-7 dni
38.39 zł 34.55 złnajniższa cena: 34.55 zł
13

FUSE (20A-BL)  (20A-BL)

5JJ-82151-20-00

wysyłamy w 3-7 dni
18.49 zł 16.64 złnajniższa cena: 16.64 zł
14

FUSE  (30A)

5JJ-82151-60-00

wysyłamy w 3-7 dni
18.49 zł 16.64 złnajniższa cena: 16.64 zł
15

CLAMP

90464-16039-00

wysyłamy w 3-7 dni
2.67 zł 2.40 złnajniższa cena: 2.40 zł
15

CLAMP

90464-14058-00 => 90464-16039-00

wysyłamy w 3-7 dni
2.67 zł 2.40 złnajniższa cena: 2.40 zł
16

CLAMP

90464-15195-00

wysyłamy w 3-7 dni
14.80 zł 13.32 złnajniższa cena: 13.32 zł
16

CLAMP

90464-13077-00 => 90464-15195-00

wysyłamy w 3-7 dni
14.80 zł 13.32 złnajniższa cena: 13.32 zł
17

CLAMP

90464-13077-00 => 90464-15195-00

wysyłamy w 3-7 dni
14.80 zł 13.32 złnajniższa cena: 13.32 zł
17

CLAMP

90464-15195-00

wysyłamy w 3-7 dni
14.80 zł 13.32 złnajniższa cena: 13.32 zł
18

CLAMP

90464-12089-00 => 90464-10112-00

wysyłamy w 3-7 dni
16.36 zł 14.72 złnajniższa cena: 14.72 zł
18

CLAMP

90464-10112-00

wysyłamy w 3-7 dni
16.36 zł 14.72 złnajniższa cena: 14.72 zł
19

CLAMP

90464-16006-00

wysyłamy w 3-7 dni
11.57 zł 10.41 złnajniższa cena: 10.41 zł
20

CLAMP

90464-15192-00

wysyłamy w 24-48H (3 szt.)
15.24 zł 13.72 złnajniższa cena: 13.72 zł
21

CLAMP

90464-16001-00

wysyłamy w 3-7 dni
12.07 zł 10.86 złnajniższa cena: 10.86 zł
22

BRACKET, REGULATOR

5VX-2128A-00-00

wysyłamy w 3-7 dni
135.85 zł 122.27 złnajniższa cena: 122.27 zł
23

RECTIFIER & REGULATO

5VX-81960-00-00

wysyłamy w 3-7 dni
1437.56 zł 1293.80 złnajniższa cena: 1293.80 zł
24

BOLT, FLANGE

95817-06020-00

wysyłamy w 24-48H (3 szt.)
6.68 zł 6.01 złnajniższa cena: 6.01 zł
24

BOLT, FLANGE

95807-06020-00 => 95817-06020-00

wysyłamy w 24-48H (3 szt.)
6.68 zł 6.01 złnajniższa cena: 6.01 zł
25

NUT,FLANGE (4MV)

95707-06500-00

wysyłamy w 24-48H (2 szt.)
14.15 zł 12.74 złnajniższa cena: 12.74 zł
26

GROMMET

90480-11005-00

wysyłamy w 3-7 dni
8.84 zł 7.96 złnajniższa cena: 7.96 zł
27

CLAMP

90464-13249-00

wysyłamy w 24-48H (4 szt.)
11.05 zł 9.95 złnajniższa cena: 9.95 zł
28

RELAY ASSY (5VK-30)

5VK-81950-32-00

wysyłamy w 3-7 dni
616.81 zł 555.13 złnajniższa cena: 555.13 zł
28

RELAY ASSY (5VK-30)

5VK-81950-31-00 => 5VK-81950-32-00

wysyłamy w 3-7 dni
616.81 zł 555.13 złnajniższa cena: 555.13 zł
28

RELAY ASSY (5VK-30)

5VK-81950-30-00

wysyłamy w 3-7 dni
616.81 zł 555.13 złnajniższa cena: 555.13 zł
29

RELAY ASSY  (5EA-02)

5EA-81950-20-00

wysyłamy w 3-7 dni
416.66 zł 374.99 złnajniższa cena: 374.99 zł
30

HOLDER,RELAY

5EA-81952-00-00

wysyłamy w 3-7 dni
35.66 zł 32.09 złnajniższa cena: 32.09 zł
31

EMERGENCY STOP SWITC

5PS-82576-02-00

wysyłamy w 3-7 dni
419.02 zł 377.12 złnajniższa cena: 377.12 zł
31 5PS-82576-01-00
32

BOLT

91317-04025-00

wysyłamy w 3-7 dni
7.55 zł 6.80 złnajniższa cena: 6.80 zł
33

WASHER,PLATE

90201-047A2-00

wysyłamy w 3-7 dni
23.36 zł 21.02 złnajniższa cena: 21.02 zł
34

MAIN SW. IMMOBILIZER KIT

5S2-W8250-10-00

wysyłamy w 3-7 dni
6122.48 zł 5510.23 złnajniższa cena: 5510.23 zł
35

.ENGINE CONTROL UNIT ASSY

5S2-8591A-00-00

wysyłamy w 3-7 dni
5792.29 zł 5213.06 złnajniższa cena: 5213.06 zł
36

.IMMOBILIZER. UNIT COMP.

1B3-8255P-00-00

wysyłamy w 3-7 dni
2007.21 zł 1806.49 złnajniższa cena: 1806.49 zł
37

.SCREW

5SL-82113-01-00

wysyłamy w 3-7 dni
12.07 zł 10.86 złnajniższa cena: 10.86 zł
38

BLANK KEY

5SL-82511-08-00

wysyłamy w 3-7 dni
338.14 zł 304.33 złnajniższa cena: 304.33 zł
39

BOLT

90109-08196-00

wysyłamy w 24-48H (1 szt.)
30.02 zł 27.02 złnajniższa cena: 27.02 zł
39

BOLT

90109-080G5-00 => 90109-08196-00

wysyłamy w 24-48H (1 szt.)
30.02 zł 27.02 złnajniższa cena: 27.02 zł
40

FLASHER RELAY ASSY

3XV-83350-23-00

wysyłamy w 3-7 dni
459.72 zł 413.75 złnajniższa cena: 413.75 zł
40 3XV-83350-22-00
40

FLASHER RELAY ASSY

3XV-83350-21-00

wysyłamy w 3-7 dni
459.72 zł 413.75 złnajniższa cena: 413.75 zł
41

HORN

5VX-83371-01-00

wysyłamy w 3-7 dni
330.71 zł 297.64 złnajniższa cena: 297.64 zł
42

BOLT,FLANGE

95807-06010-00 => 95817-06010-00

wysyłamy w 24-48H (2 szt.)
3.65 zł 3.29 złnajniższa cena: 3.29 zł
42

BOLT,FLANGE

95817-06010-00

wysyłamy w 24-48H (2 szt.)
3.65 zł 3.29 złnajniższa cena: 3.29 zł
43

BOLT

90109-06055-00

wysyłamy w 3-7 dni
12.07 zł 10.86 złnajniższa cena: 10.86 zł
44

DAMPER, LOCATING 1

5VX-21778-00-00

wysyłamy w 3-7 dni
4.87 zł 4.38 złnajniższa cena: 4.38 zł
45

WASHER,PLATE

90202-08205-00

wysyłamy w 3-7 dni
12.07 zł 10.86 złnajniższa cena: 10.86 zł
46

RELAY ASSY  (5EA-02)

5EA-81950-20-00

wysyłamy w 3-7 dni
416.66 zł 374.99 złnajniższa cena: 374.99 zł
47

HOLDER,RELAY

5EA-81952-00-00

wysyłamy w 3-7 dni
35.66 zł 32.09 złnajniższa cena: 32.09 zł
48

CLAMP

90464-24230-00

wysyłamy w 3-7 dni
22.88 zł 20.59 złnajniższa cena: 20.59 zł
