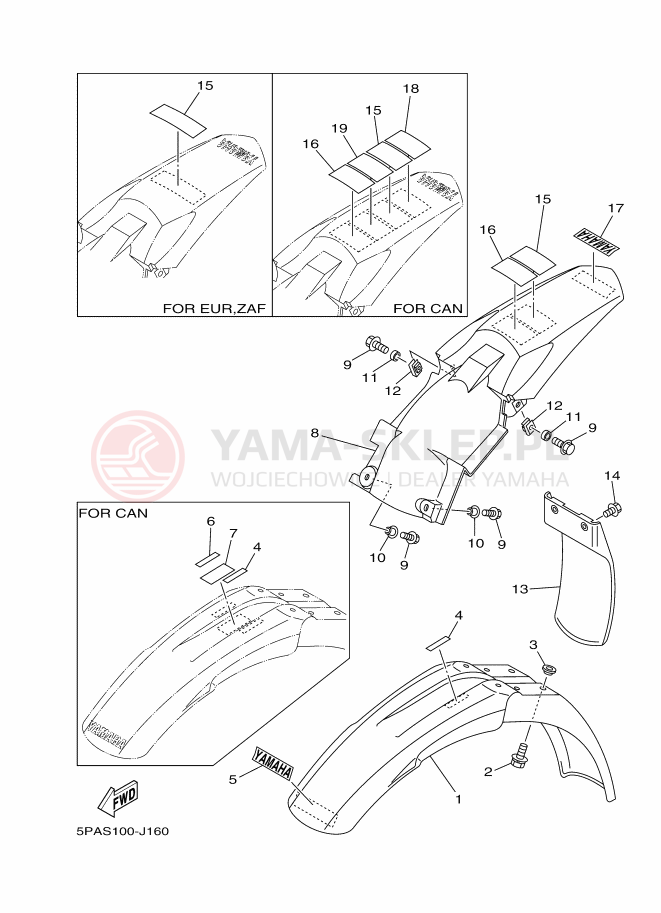

Schemat "błotnik" do Yamaha YZ85LW

Lp.	nazwa i numer części	cena
1	FENDER, FRONT 4ES-21511-20-00 4ES215112000 4ES-21511-20-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	208.33 zł 187.50 zł najniższa cena: 187.50 zł 187.5
2	BOLT, WITH WASHER 90119-06201-00 901190620100 90119-06201-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	4.87 zł 4.38 zł najniższa cena: 4.38 zł 4.38
3	WASHER 90209-06015-00 902090601500 90209-06015-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	2.55 zł 2.30 zł najniższa cena: 2.30 zł 2.3
5	EMBLEM, YAMAHA 4ES-2153E-01-00 => 4ES-2153E-02-00 4ES2153E0100 4ES-2153E-01-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	45.85 zł 41.27 zł najniższa cena: 41.27 zł 41.27
5	EMBLEM, YAMAHA 4ES-2153E-02-00 4ES2153E0200 4ES-2153E-02-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	45.85 zł 41.27 zł najniższa cena: 41.27 zł 41.27
8	FENDER, REAR 5PA-21611-00-00 5PA216110000 5PA-21611-00-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	163.54 zł 147.19 zł najniższa cena: 147.19 zł 147.19
9	BOLT, WITH WASHER 90119-06133-00 901190613300 90119-06133-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	4.87 zł 4.38 zł najniższa cena: 4.38 zł 4.38
10	COLLAR 90387-064X4-00 90387064X400 90387-064X4-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	40.60 zł 36.54 zł najniższa cena: 36.54 zł 36.54
11	COLLAR 90387-0701A-00 903870701A00 90387-0701A-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	11.57 zł 10.41 zł najniższa cena: 10.41 zł 10.41
12	NUT, SPRING 90183-060A7-00 90183060A700 90183-060A7-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	17.50 zł 15.75 zł najniższa cena: 15.75 zł 15.75
13	GUARD, FLAP 4ES-21642-00-00 => 4ES-21642-01-00 4ES216420000 4ES-21642-00-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	185.40 zł 166.86 zł najniższa cena: 169.39 zł 166.86
14	BOLT, WITH WASHER 90119-06239-00 901190623900 90119-06239-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
15	LABEL, WARNING GENERAL INFO. 5PG-2816R-00-00 => 5PG-2816R-01-00 5PG2816R0000 5PG-2816R-00-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	37.93 zł 34.14 zł najniższa cena: 34.14 zł 34.14
15	LABEL, WARNING GENERAL INFO. 5PG-2816R-01-00 5PG2816R0100 5PG-2816R-01-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	37.93 zł 34.14 zł najniższa cena: 34.14 zł 34.14
15	LABEL, WARNING 5PA-21568-02-00 5PA215680200 5PA-21568-02-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	27.16 zł 24.44 zł najniższa cena: 24.44 zł 24.44
15	LABEL, WARNING 5PA-21568-01-00 => 5PA-21568-02-00 5PA215680100 5PA-21568-01-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	27.16 zł 24.44 zł najniższa cena: 24.44 zł 24.44
17	EMBLEM, YAMAHA 4ES-2153E-02-00 4ES2153E0200 4ES-2153E-02-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	45.85 zł 41.27 zł najniższa cena: 41.27 zł 41.27
17	EMBLEM, YAMAHA 4ES-2153E-01-00 => 4ES-2153E-02-00 4ES2153E0100 4ES-2153E-01-00 https://yama-sklep.pl/image/scheme/24401cbde0d16a0d22f1a3cb5cc213ac22355041533130302d4a313630.png wysyłamy w 3-7 dni	45.85 zł 41.27 zł najniższa cena: 41.27 zł 41.27
