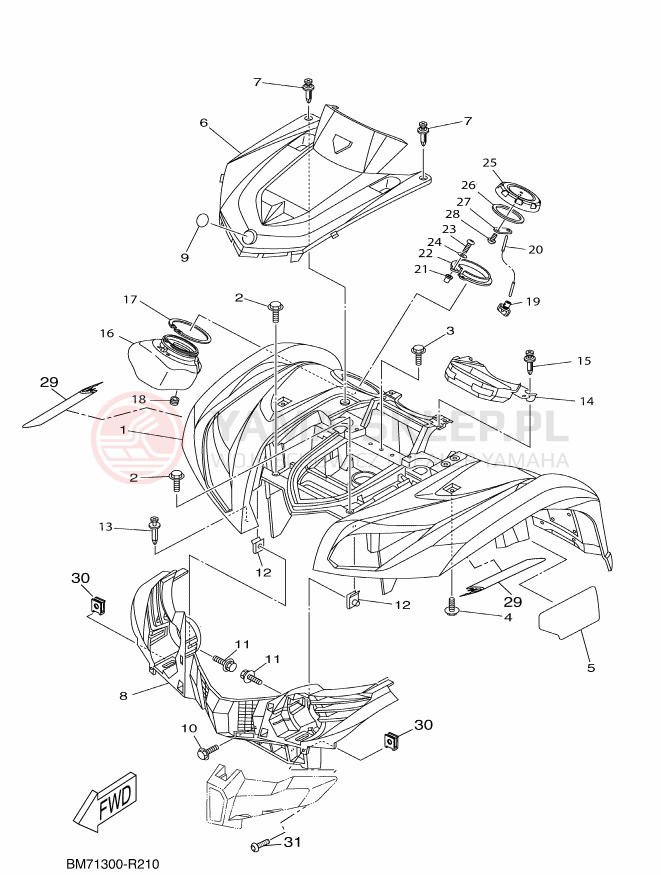

Schemat "Przedni błotnik" do Yamaha GRIZZLY 450 EPS

Lp.	nazwa i numer części	cena
1	FRONT FENDER ASSY BM7-F1500-20-00 BM7F15002000 BM7-F1500-20 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	1589.33 zł 1430.40 zł najniższa cena: 1430.40 zł 1430.4
2	BOLT, WITH WASHER 90119-06157-00 901190615700 90119-06157-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
3	BOLT, WITH WASHER 90119-06157-00 901190615700 90119-06157-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
4	BOLT, WITH WASHER 90119-06157-00 901190615700 90119-06157-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
5	SEAL 1 5ND-F1575-00-00 5NDF15750000 5ND-F1575-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	27.86 zł 25.07 zł najniższa cena: 25.07 zł 25.07
6	PANEL,FRONT 37S-F3391-00-00 => 37S-F3391-C0-00 37SF33910000 37S-F3391-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	828.95 zł 746.06 zł najniższa cena: 746.06 zł 746.06
6	PANEL,FRONT 37S-F3391-C0-00 37SF3391C000 37S-F3391-C0-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	828.95 zł 746.06 zł najniższa cena: 746.06 zł 746.06
7	RIVET 90269-06800-00 902690680000 90269-06800-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 24-48H (5 szt.)	3.58 zł 3.22 zł najniższa cena: 3.22 zł 3.22
8	GRILLE, FRONT BM7-F8309-00-00 BM7F83090000 BM7-F8309-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	1333.69 zł 1200.32 zł najniższa cena: 1200.32 zł 1200.32
9	TUNING FORK MARK 5FU-F175B-01-00 5FUF175B0100 5FU-F175B-01-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	158.68 zł 142.81 zł najniższa cena: 142.81 zł 142.81
10	BOLT, WITH WASHER 90119-06157-00 901190615700 90119-06157-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
11	BOLT, WITH WASHER 90119-06157-00 901190615700 90119-06157-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
12	NUT, SPRING (4ES) 90183-06069-00 901830606900 90183-06069-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 24-48H (7 szt.)	8.34 zł 7.51 zł najniższa cena: 7.51 zł 7.51
12	NUT, SPRING (4ES) 90183-06053-00 => 90183-06069-00 901830605300 90183-06053-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 24-48H (7 szt.)	8.34 zł 7.51 zł najniższa cena: 7.51 zł 7.51
13	RIVET 90269-06800-00 902690680000 90269-06800-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 24-48H (5 szt.)	3.58 zł 3.22 zł najniższa cena: 3.22 zł 3.22
14	PANEL, CONSOLE 1 5ND-F837L-01-00 5NDF837L0100 5ND-F837L-01-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	41.62 zł 37.46 zł najniższa cena: 37.46 zł 37.46
15	RIVET 90269-06800-00 902690680000 90269-06800-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 24-48H (5 szt.)	3.58 zł 3.22 zł najniższa cena: 3.22 zł 3.22
16	BOX 1 1HP-F838K-00-00 1HPF838K0000 1HP-F838K-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	256.76 zł 231.08 zł najniższa cena: 231.08 zł 231.08
17	SEAL, BOX 1 3B4-2838M-00-00 3B42838M0000 3B4-2838M-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	77.49 zł 69.74 zł najniższa cena: 69.74 zł 69.74
18	GROMMET 90480-13004-00 904801300400 90480-13004-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	11.14 zł 10.03 zł najniższa cena: 10.03 zł 10.03
19	PLUG, DRAIN 3B4-215A1-00-00 3B4215A10000 3B4-215A1-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	71.61 zł 64.45 zł najniższa cena: 64.45 zł 64.45
20	STOPPER, OPEN 3B4-2845L-00-00 3B42845L0000 3B4-2845L-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	47.48 zł 42.73 zł najniższa cena: 42.73 zł 42.73
21	NUT,SPEC'L SHAPE 90179-05523-00 901790552300 90179-05523-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 24-48H (ponad 10 szt.)	40.15 zł 36.14 zł najniższa cena: 36.14 zł 36.14
22	HOLDER 3B4-2839N-00-00 3B42839N0000 3B4-2839N-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	41.07 zł 36.96 zł najniższa cena: 36.96 zł 36.96
23	SCREW, PAN HEAD 97885-05016-00 978850501600 97885-05016-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	14.27 zł 12.84 zł najniższa cena: 12.84 zł 12.84
23	SCREW, PAN HEAD 98502-05016-00 => 97885-05016-00 985020501600 98502-05016-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	14.27 zł 12.84 zł najniższa cena: 12.84 zł 12.84
24	WASHER 92902-05600-00 => 92990-05600-00 929020560000 92902-05600-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 24-48H (7 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
24	WASHER 92990-05600-00 929900560000 92990-05600-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 24-48H (7 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
25	CAP 1HP-F151B-00-00 1HPF151B0000 1HP-F151B-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	60.76 zł 54.68 zł najniższa cena: 54.68 zł 54.68
26	SEAL 3B4-28307-00-00 3B4283070000 3B4-28307-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	19.54 zł 17.59 zł najniższa cena: 17.59 zł 17.59
27	PLATE 2 3B4-28487-00-00 3B4284870000 3B4-28487-00-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	10.32 zł 9.29 zł najniższa cena: 9.29 zł 9.29
28	SCREW, TAPPING (GLOV 90164-05800-00 901640580000 90164-05800-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	10.32 zł 9.29 zł najniższa cena: 9.29 zł 9.29
29	MOLE BM7-F2869-00-00 BM7F28690000 BM7-F2869-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	79.96 zł 71.96 zł najniższa cena: 71.96 zł 71.96
30	NUT, SPRING 90183-060A6-00 90183060A600 90183-060A6-00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	18.47 zł 16.62 zł najniższa cena: 16.62 zł 16.62
31	BOLT 90111-06X00-00 9011106X0000 90111-06X00 https://yama-sklep.pl/image/scheme/24deea51589ccf0e582ca9b481359c9bda424d37313330302d52323130.png wysyłamy w 3-7 dni	25.47 zł 22.92 zł najniższa cena: 22.92 zł 22.92
