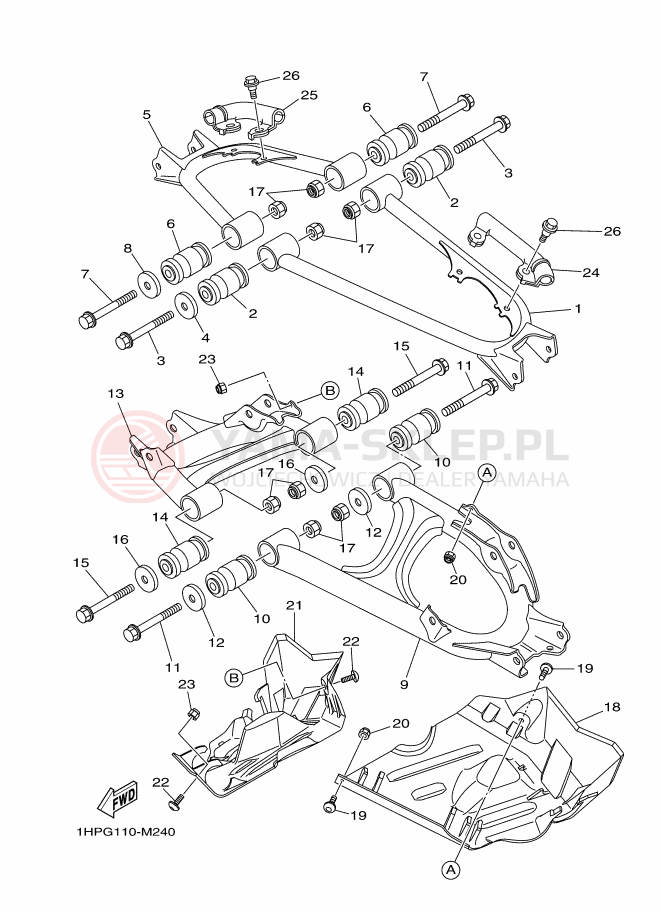

Schemat "wahacz" do Yamaha GRIZZLY 550 EPS

Lp.	nazwa i numer części	cena
1	ARM, REAR 1 1HP-F2171-00-00 1HPF21710000 1HP-F2171-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	899.82 zł 809.84 złnajniższa cena: 809.84 zł 809.84
2	BUSH 1HP-F3526-00-00 1HPF35260000 1HP-F3526-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (1 szt.)	62.23 zł 56.01 złnajniższa cena: 56.01 zł 56.01
3	BOLT, FLANGE 90105-10222-00 901051022200 90105-10222-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	36.20 zł 32.58 złnajniższa cena: 32.58 zł 32.58
4	WASHER 5KM-22149-10-00 5KM221491000 5KM-22149-10-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (ponad 10 szt.)	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
5	ARM, REAR 2 1HP-F2172-00-00 1HPF21720000 1HP-F2172-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	819.17 zł 737.25 złnajniższa cena: 737.25 zł 737.25
6	BUSH 1HP-F3526-00-00 1HPF35260000 1HP-F3526-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (1 szt.)	62.23 zł 56.01 złnajniższa cena: 56.01 zł 56.01
7	BOLT, FLANGE 90105-10222-00 901051022200 90105-10222-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	36.20 zł 32.58 złnajniższa cena: 32.58 zł 32.58
8	WASHER 5KM-22149-10-00 5KM221491000 5KM-22149-10-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (ponad 10 szt.)	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
9	ARM 1 1HP-F217M-00-00 1HPF217M0000 1HP-F217M-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	1785.97 zł 1607.37 złnajniższa cena: 1607.37 zł 1607.37
10	BUSH 1HP-F3526-00-00 1HPF35260000 1HP-F3526-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (1 szt.)	62.23 zł 56.01 złnajniższa cena: 56.01 zł 56.01
11	BOLT, FLANGE 90105-10222-00 901051022200 90105-10222-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	36.20 zł 32.58 złnajniższa cena: 32.58 zł 32.58
12	WASHER 5KM-22149-10-00 5KM221491000 5KM-22149-10-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (ponad 10 szt.)	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
13	ARM 2 1HP-F217N-00-00 1HPF217N0000 1HP-F217N-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	1785.97 zł 1607.37 złnajniższa cena: 1607.37 zł 1607.37
14	BUSH 1HP-F3526-00-00 1HPF35260000 1HP-F3526-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (1 szt.)	62.23 zł 56.01 złnajniższa cena: 56.01 zł 56.01
15	BOLT, FLANGE 90105-10222-00 901051022200 90105-10222-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	36.20 zł 32.58 złnajniższa cena: 32.58 zł 32.58
16	WASHER 5KM-22149-10-00 5KM221491000 5KM-22149-10-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (ponad 10 szt.)	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
17	NUT, SELF-LOCKING 90185-10012-00 901851001200 90185-10012-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
18	COVER, THRUST 1 1HP-F2128-00-00 1HPF21280000 1HP-F2128-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	191.70 zł 172.53 złnajniższa cena: 172.53 zł 172.53
19	BOLT,HEX SKT HEAD 90111-06814-00 901110681400 90111-06814-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (5 szt.)	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
20	NUT,FLANGE 95702-06300-00 => 95707-06300-00 957020630000 95702-06300-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
20	NUT,FLANGE 95707-06300-00 957070630000 95707-06300-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
21	COVER, THRUST 2 1HP-F2129-00-00 1HPF21290000 1HP-F2129-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	102.45 zł 92.21 złnajniższa cena: 92.21 zł 92.21
22	BOLT,HEX SKT HEAD 90111-06814-00 901110681400 90111-06814-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (5 szt.)	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
23	NUT,FLANGE 95702-06300-00 => 95707-06300-00 957020630000 95702-06300-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
23	NUT,FLANGE 95707-06300-00 957070630000 95707-06300-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
24	PROTECTOR 1 1HP-F315H-00-00 1HPF315H0000 1HP-F315H-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
25	PROTECTOR 2 1HP-F315J-00-00 1HPF315J0000 1HP-F315J-00-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
26	BOLT 90109-06840-00 => 90109-063F1-00 901090684000 90109-06840-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (4 szt.)	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
26	BOLT 90109-063F1-00 90109063F100 90109-063F1-00 https://yama-sklep.pl/image/scheme/24d104b062d0f83eca9646eb36430fdde2314850473131302d4d323430.png wysyłamy w 24-48H (4 szt.)	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
