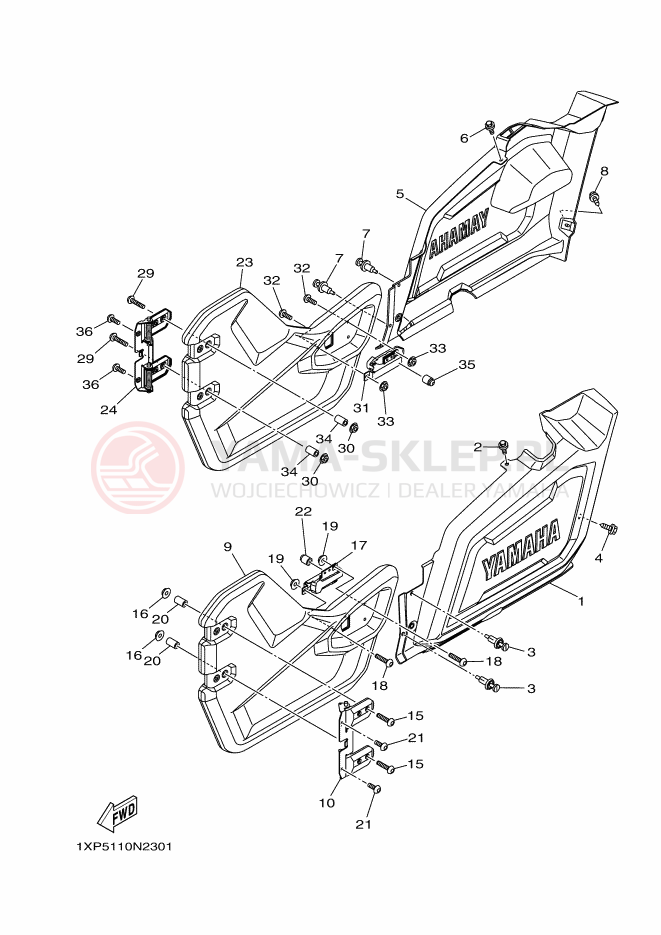

Schemat "Pokrywa boczna" do Yamaha VIKING

Lp.	nazwa i numer części	cena
1	COVER, SIDE 2 1XD-F1721-00-00 1XDF17210000 1XD-F1721-00-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	109.46 zł 98.51 złnajniższa cena: 98.51 zł 98.51
2	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
3	RIVET 90269-07805-00 902690780500 902-69078-05-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
3	RIVET 90269-07803-00 => 90269-07805-00 902690780300 90269-07803-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
4	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
5	COVER, SIDE 3 1XD-F1731-00-00 1XDF17310000 1XD-F1731-00-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	109.46 zł 98.51 złnajniższa cena: 98.51 zł 98.51
6	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
7	RIVET 90269-07805-00 902690780500 902-69078-05-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
7	RIVET 90269-07803-00 => 90269-07805-00 902690780300 90269-07803-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
8	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
9	PNL., DOOR FR. LH. 1XD-K8557-10-00 1XDK85571000 1XD-K8557-10-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	669.66 zł 602.69 złnajniższa cena: 602.69 zł 602.69
10	HINGE ASSY 1XD-F4772-00-00 1XDF47720000 1XD-F4772-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni
15	BOLT 90109-06897-00 901090689700 90109-06897-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	6.15 zł 5.54 złnajniższa cena: 5.54 zł 5.54
16	NUT-U 95602-06200-00 => 95604-06200-00 956020620000 95602-06200-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 24-48H (6 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
16	NUT-U 95604-06200-00 956040620000 95604-06200-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 24-48H (6 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
17	BODY,LATCH 1 1XD-K7171-10-00 1XDK71711000 1XD-K7171-10-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	584.74 zł 526.27 złnajniższa cena: 526.27 zł 526.27
18	BOLT,HEX. SOCKET BUT 90111-06086-00 901110608600 90111-06086-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	18.49 zł 16.64 złnajniższa cena: 16.64 zł 16.64
19	NUT-U 95602-06200-00 => 95604-06200-00 956020620000 95602-06200-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 24-48H (6 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
19	NUT-U 95604-06200-00 956040620000 95604-06200-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 24-48H (6 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
20	COLLAR 90387-06304-00 903870630400 90387-06304-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	10.93 zł 9.84 złnajniższa cena: 9.84 zł 9.84
21	BOLT 2 5B4-F1722-00-00 5B4F17220000 5B4-F1722-00-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
22	PAD 1XD-F8378-00-00 1XDF83780000 1XD-F8378-00-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
23	PNL., DOOR FR. LH. 1XD-K8557-10-00 1XDK85571000 1XD-K8557-10-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	669.66 zł 602.69 złnajniższa cena: 602.69 zł 602.69
24	HINGE ASSY 1XD-F4772-00-00 1XDF47720000 1XD-F4772-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni
29	BOLT 90109-06897-00 901090689700 90109-06897-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	6.15 zł 5.54 złnajniższa cena: 5.54 zł 5.54
30	NUT-U 95604-06200-00 956040620000 95604-06200-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 24-48H (6 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
30	NUT-U 95602-06200-00 => 95604-06200-00 956020620000 95602-06200-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 24-48H (6 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
31	BODY,LATCH 1 1XD-K7171-10-00 1XDK71711000 1XD-K7171-10-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	584.74 zł 526.27 złnajniższa cena: 526.27 zł 526.27
32	BOLT,HEX. SOCKET BUT 90111-06086-00 901110608600 90111-06086-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	18.49 zł 16.64 złnajniższa cena: 16.64 zł 16.64
33	NUT-U 95602-06200-00 => 95604-06200-00 956020620000 95602-06200-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 24-48H (6 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
33	NUT-U 95604-06200-00 956040620000 95604-06200-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 24-48H (6 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
34	COLLAR 90387-06304-00 903870630400 90387-06304-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	10.93 zł 9.84 złnajniższa cena: 9.84 zł 9.84
35	PAD 1XD-F8378-00-00 1XDF83780000 1XD-F8378-00-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
36	BOLT 2 5B4-F1722-00-00 5B4F17220000 5B4-F1722-00-00 https://yama-sklep.pl/image/scheme/244656377e8032c50f204b7b79553160bc315850353131304e32333031.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
