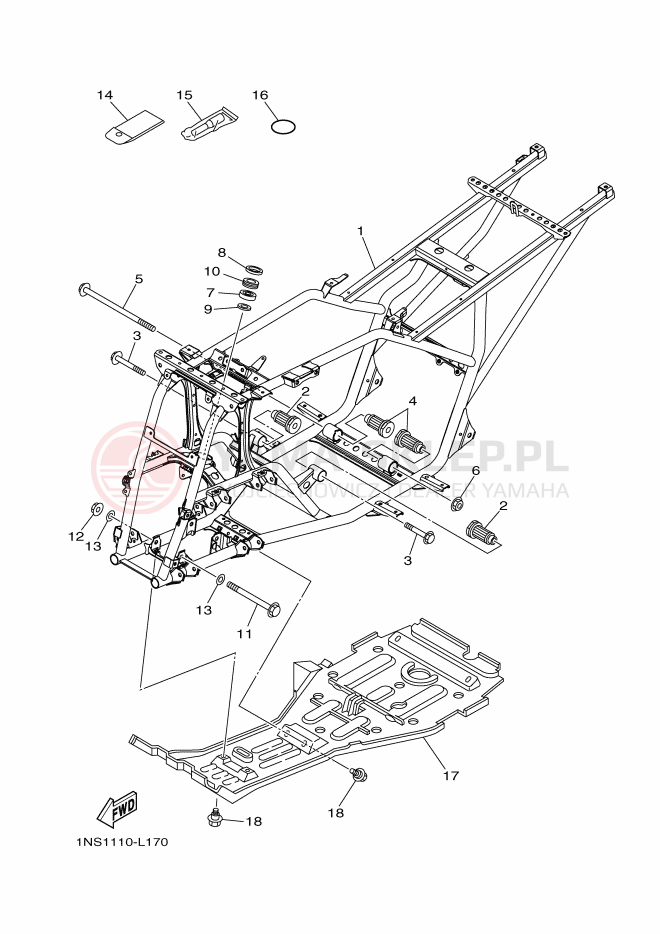

Schemat "rama" do Yamaha GRIZZLY 350 4WD

Lp.	nazwa i numer części	cena
1	FRAME COMP. 1NS-F1110-00-00 1NSF11100000 1NS-F1110-00-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	10682.55 zł 9614.30 złnajniższa cena: 9614.30 zł 9614.3
2	DAMPER, ENGINE MOU 5UH-E5336-00-00 5UHE53360000 5UH-E5336-00-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	107.29 zł 96.56 złnajniższa cena: 96.56 zł 96.56
3	BOLT, FLANGE 95812-10080-00 958121008000 95812-10080-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
4	DAMPER, ENGINE MOU 5UH-E5336-00-00 5UHE53360000 5UH-E5336-00-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	107.29 zł 96.56 złnajniższa cena: 96.56 zł 96.56
5	BOLT, FLANGE 90105-10284-00 901051028400 90105-10284-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	61.75 zł 55.58 złnajniższa cena: 55.58 zł 55.58
6	NUT,SELF LOCKING 95602-10200-00 956021020000 95602-10200-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 24-48H (6 szt.)	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
7	BEARING 93306-203YN-00 93306203YN00 93306-203YN-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	73.46 zł 66.11 złnajniższa cena: 66.11 zł 66.11
8	OIL SEAL,SD-TYPE 93102-25081-00 931022508100 93102-25081-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	27.49 zł 24.74 złnajniższa cena: 24.74 zł 24.74
9	OIL SEAL,SD-TYPE 93102-25099-00 931022509900 93102-25099-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 24-48H (1 szt.)	40.10 zł 36.09 złnajniższa cena: 36.09 zł 36.09
10	HOLDER,BEARING 2GU-23872-00-00 2GU238720000 2GU-23872-00-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	140.53 zł 126.48 złnajniższa cena: 126.48 zł 126.48
11	BOLT,WASHER BASED 90105-10051-00 => 90105-10712-00 901051005100 90105-10051-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	38.77 zł 34.89 złnajniższa cena: 34.89 zł 34.89
11	BOLT,WASHER BASED 90105-10712-00 901051071200 90105-10712-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	38.77 zł 34.89 złnajniższa cena: 34.89 zł 34.89
12	NUT,SELF LOCKING 95602-10200-00 956021020000 95602-10200-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 24-48H (6 szt.)	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
13	WASHER, PLATE 90201-10035-00 902011003500 90201-10035-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
14	TOOL KIT 1CT-F8100-00-00 1CTF81000000 1CT-F8100-00-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	61.75 zł 55.58 złnajniższa cena: 55.58 zł 55.58
15	GAUGE,AIR 1NV-2811A-01-00 1NV2811A0100 1NV-2811A-01-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	247.32 zł 222.59 złnajniższa cena: 222.59 zł 222.59
16	O-RING 93210-64297-00 932106429700 93210-64297-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 24-48H (ponad 10 szt.)	21.87 zł 19.68 złnajniższa cena: 19.68 zł 19.68
17	GUARD,ENGINE 1 5ND-F147A-02-00 5NDF147A0200 5ND-F147A-02-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 3-7 dni	658.43 zł 592.59 złnajniższa cena: 592.59 zł 592.59
18	BOLT 90109-06172-00 901090617200 90109-06172-00 https://yama-sklep.pl/image/scheme/242026e22e52a4669a401210376eb0d3c5314e53313131302d4c313730.png wysyłamy w 24-48H (8 szt.)	5.36 zł 4.82 złnajniższa cena: 4.82 zł 4.82
