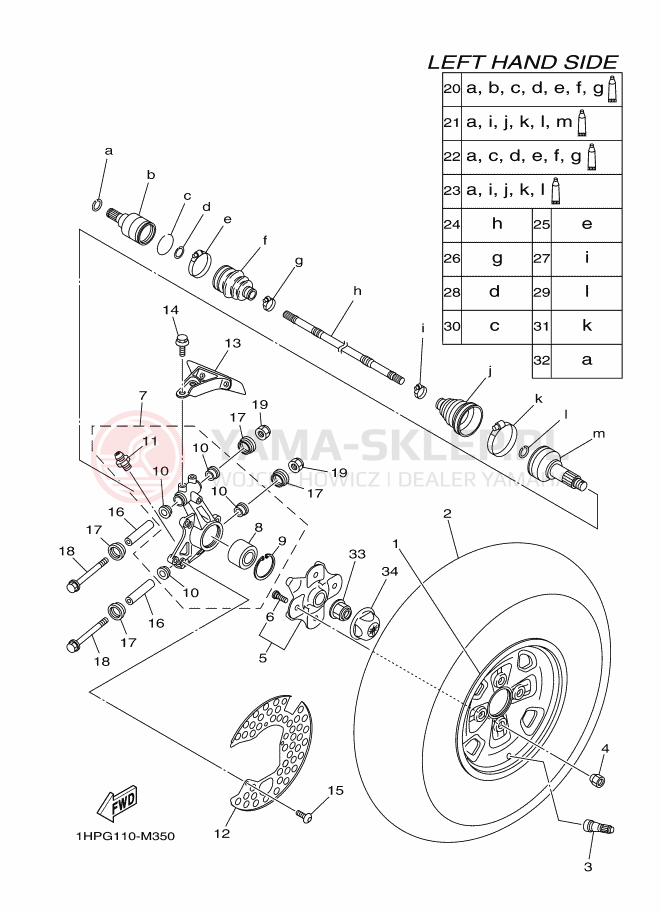

Schemat "Koło tył" do Yamaha YFM550FWAD

Wybierz schemat z listy

cylinder

Dźwignia zmiany biegów, wałek

głowica

Kierownica i osprzęt

Koło przód

Koło tył

Lampa przód

licznik

Naklejki

naklejki

Obudowa silnika

Oświetlenie tył

Pokrywa boczna

Pokrywa silnika

Półki zawieszenia

Pompa hamulcowa przednia

Pompa hamulcowa tył

Pompa olejowa

Pompa wody

prądnica

PRZEDNI BŁOTNIK

PRZEDNIE KOŁO 2

PRZEDNIE ZAWIESZENIE KOŁA

Przeniesienie napędu

rama

RAMIĘ STERUJĄCE

rozrusznik

siedzenie

Skrzynia biegów

sprzęgło

Stopka postojowa i podnóżki

TYLNE KOŁO 2

TYLNY BŁOTNIK

Układ chlodzenia

układ elektryczny

Układ wtryskowy

wahacz

Wał korbowy, tłok

Wał napędowy

Wał napędowy przód

Wałek rozrządu

Wodziki, automat

Wtrysk paliwa

Wydech końcowy

Zacisk hamulcowy + tarcza przód

Zacisk hamulcowy tylny

zawieszenie tył

zawory

zbiornik paliwa

Wał korbowy, tłok

głowica

cylinder

Obudowa silnika

Pokrywa silnika

Układ wtryskowy

Wtrysk paliwa

sprzęgło

Dźwignia zmiany biegów, wałek

Skrzynia biegów

Wodziki, automat

Pompa wody

Układ chlodzenia

Wałek rozrządu

zawory

Pompa olejowa

rozrusznik

prądnica

Kierownica i osprzęt

Półki zawieszenia

rama

Stopka postojowa i podnóżki

wahacz

zawieszenie tył

Wydech końcowy

Pokrywa boczna

siedzenie

zbiornik paliwa

Przedni błotnik

Tylny błotnik

Koło przód

Koło tył

układ elektryczny

Pompa hamulcowa przednia

Pompa hamulcowa tył

Zacisk hamulcowy + tarcza przód

Zacisk hamulcowy tylny

Lampa przód

lampa tył

licznik

naklejki

osłona / stelaż

Przeniesienie napędu

Wał napędowy

Wał napędowy przód

Koło tył

poprzedni następny

Lp.	nazwa i numer części	cena
1	REAR WHEEL COMP. UR FOR PDG, DPBSN 1HP-F5390-00-00 1HPF53900000 1HP-F5390-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	1267.40 zł 1140.66 złnajniższa cena: 1140.66 zł 1140.66
2	AT25X10.00-12 MU20 (AT25X10-12** KT425T/L N) DUNLOP 94110-12814-00 941101281400 94110-12814-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	1029.62 zł 926.66 złnajniższa cena: 926.66 zł 926.66
3	VALVE, RIM (TR413) 93900-00813-00 => 93900-00812-00 939000081300 93900-00813-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
3	VALVE, RIM (TR413) 93900-00812-00 939000081200 93900-00812-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
4	NUT 90179-10020-00 901791002000 90179-10020-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	44.74 zł 40.27 złnajniższa cena: 40.27 zł 40.27
5	HUB, FRONT 3B4-25111-11-00 3B4251111100 3B4-25111-11-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	752.77 zł 677.49 złnajniższa cena: 677.49 zł 677.49
6	BOLT, SERRATION 90114-10014-00 901141001400 90114-10014-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
7	REAR KNUCKLE ASSY 1HP-F530F-00-00 1HPF530F0000 1HP-F530F-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	1911.12 zł 1720.01 złnajniższa cena: 1720.01 zł 1720.01
8	BEARING 93305-00602-00 933050060200 93305-00602-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 24-48H (1 szt.)	322.81 zł 290.53 złnajniższa cena: 290.53 zł 290.53
9	CIRCLIP 99009-55500-00 990095550000 99009-55500-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
10	BUSH, SOLID 90381-17067-00 903811706700 90381-17067-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	84.88 zł 76.39 złnajniższa cena: 76.39 zł 76.39
11	NIPPLE,GREASE 93700-06M03-00 9370006M0300 93700-06M03-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	38.15 zł 34.34 złnajniższa cena: 34.34 zł 34.34
11	NIPPLE,GREASE 93700-06004-00 => 93700-06M03-00 937000600400 93700-06004-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	38.15 zł 34.34 złnajniższa cena: 34.34 zł 34.34
12	RING, WHEEL 1 1HP-F514A-00-00 => BB5-F514A-00-00 1HPF514A0000 1HP-F514A-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	65.03 zł 58.53 złnajniższa cena: 73.30 zł 58.53
12	RING, WHEEL 1 BB5-F514A-00-00 BB5F514A0000 BB5-F514A-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	65.03 zł 58.53 złnajniższa cena: 58.53 zł 58.53
13	PLATE 1 1HP-F539F-00-00 1HPF539F0000 1HP-F539F-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	95.21 zł 85.69 złnajniższa cena: 85.69 zł 85.69
14	BOLT 90109-06840-00 => 90109-063F1-00 901090684000 90109-06840-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 24-48H (4 szt.)	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
14	BOLT 90109-063F1-00 90109063F100 90109-063F1-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 24-48H (4 szt.)	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
15	SCREW 98980-06012-00 989800601200 98980-06012-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 24-48H (2 szt.)	7.96 zł 7.16 złnajniższa cena: 7.16 zł 7.16
15	SCREW 98902-06010-00 => 98980-06012-00 989020601000 98902-06010-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 24-48H (2 szt.)	7.96 zł 7.16 złnajniższa cena: 7.16 zł 7.16
16	SPACER 5KM-23448-00-00 5KM234480000 5KM-23448-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	150.75 zł 135.68 złnajniższa cena: 135.68 zł 135.68
17	COVER, THRUST 1 2NL-23517-00-00 => 3JN-23517-00-00 2NL235170000 2NL-23517-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	78.76 zł 70.88 złnajniższa cena: 70.88 zł 70.88
17	COVER, THRUST 1 3JN-23517-00-00 3JN235170000 3JN-23517-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	78.76 zł 70.88 złnajniższa cena: 70.88 zł 70.88
18	BOLT, FLANGE 90105-10212-00 901051021200 90105-10212-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	43.81 zł 39.43 złnajniższa cena: 39.43 zł 39.43
19	NUT, SELF-LOCKING 90185-10012-00 901851001200 90185-10012-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
20	DOUBLE OFF SET JOINT 28P-2530V-01-00 => 28P-2530V-10-00 28P2530V0100 28P-2530V-01-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	1012.34 zł 911.11 złnajniższa cena: 911.11 zł 911.11
20	DOUBLE OFF SET JOINT 28P-2530V-10-00 28P2530V1000 28P-2530V-10-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	1012.34 zł 911.11 złnajniższa cena: 911.11 zł 911.11
21	BALL JOINT SET 28P-2510F-10-00 28P2510F1000 28P-2510F-10-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	1487.07 zł 1338.36 złnajniższa cena: 1338.36 zł 1338.36
21	BALL JOINT SET 28P-2510F-03-00 => 28P-2510F-10-00 28P2510F0300 28P-2510F-03-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	1487.07 zł 1338.36 złnajniższa cena: 1607.74 zł 1338.36
22	BOOT SET(DOUBLE OFFSET JOINT) 28P-2510H-02-00 => 28P-2510H-10-00 28P2510H0200 28P-2510H-02-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	533.33 zł 480.00 złnajniższa cena: 331.67 zł 480
22	BOOT SET(DOUBLE OFFSET JOINT) 28P-2510H-10-00 28P2510H1000 28P-2510H-10-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	533.33 zł 480.00 złnajniższa cena: 480.00 zł 480
23	BOOT SET (BALL JOINT) 28P-2510G-01-00 => 28P-2510G-10-00 28P2510G0100 28P-2510G-01-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	533.33 zł 480.00 złnajniższa cena: 331.67 zł 480
23	BOOT SET (BALL JOINT) 28P-2510G-10-00 28P2510G1000 28P-2510G-10-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	533.33 zł 480.00 złnajniższa cena: 480.00 zł 480
24	SHAFT 28P-2518E-10-00 28P2518E1000 28P-2518E-10-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	837.51 zł 753.76 złnajniższa cena: 753.76 zł 753.76
25	BOOT BAND(DOUBLE OFF (DOUBLE OFFSET JOINT) 3B4-2511H-00-00 3B42511H0000 3B4-2511H-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	42.35 zł 38.12 złnajniższa cena: 38.12 zł 38.12
26	BOOT BAND (SMALL) (SMALL) 3B4-2512G-00-00 3B42512G0000 3B4-2512G-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	32.24 zł 29.02 złnajniższa cena: 29.02 zł 29.02
27	BOOT BAND (SMALL) (SMALL) 28P-2512G-00-00 28P2512G0000 28P-2512G-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	34.44 zł 31.00 złnajniższa cena: 31.00 zł 31
28	SNAP RING 3B4-2512J-00-00 3B42512J0000 3B4-2512J-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	26.36 zł 23.72 złnajniższa cena: 23.72 zł 23.72
29	CIRCLIP 3B4-2512H-00-00 3B42512H0000 3B4-2512H-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 24-48H (1 szt.)	20.89 zł 18.80 złnajniższa cena: 18.80 zł 18.8
30	CIRCLIP 3B4-25182-00-00 3B4251820000 3B4-25182-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	30.02 zł 27.02 złnajniższa cena: 27.02 zł 27.02
31	BOOT BAND(DOUBLE OFF (DOUBLE OFFSET JOINT) 28P-2511H-00-00 28P2511H0000 28P-2511H-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	48.12 zł 43.31 złnajniższa cena: 43.31 zł 43.31
32	CLIP, SPRING 3B4-2536E-00-00 3B42536E0000 3B4-2536E-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	22.88 zł 20.59 złnajniższa cena: 20.59 zł 20.59
33	NUT 90179-20016-00 901792001600 90179-20016-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 24-48H (2 szt.)	63.65 zł 57.29 złnajniższa cena: 57.29 zł 57.29
34	CAP, WHEEL 1HP-F512A-00-00 1HPF512A0000 1HP-F512A-00-00 https://yama-sklep.pl/image/scheme/24bdf75fe603af8ce2c2f6fa02834cedc4314850473131302d4d333530.png wysyłamy w 3-7 dni	11.92 zł 10.73 złnajniższa cena: 10.73 zł 10.73
