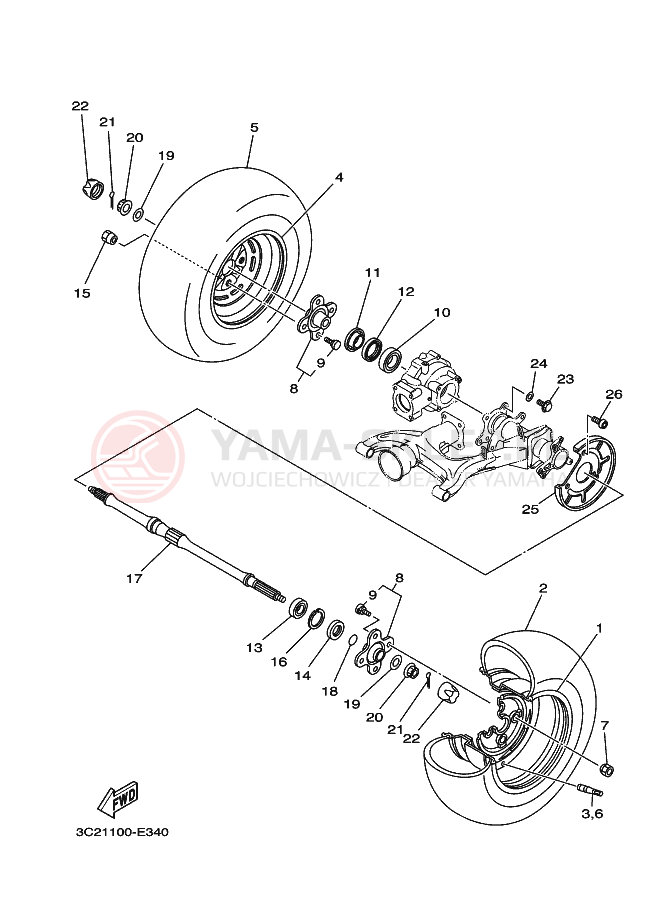

Schemat "Koło tył" do Yamaha WOLVERINE 4WD

Lp.	nazwa i numer części	cena
1	REAR RIM (12 X 7.5 B 3C2-F5390-10-00 3C2F53901000 3C2-F5390-10-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	863.64 zł 777.28 złnajniższa cena: 777.28 zł 777.28
2	23 X 10.00 R12 M938 (AT23X10R12 M938) CHENG SHIN 94110-12811-00 941101281100 94110-12811-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	940.25 zł 846.23 złnajniższa cena: 846.23 zł 846.23
3	VALVE, RIM (TR413) 93900-00813-00 => 93900-00812-00 939000081300 93900-00813-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
4	REAR RIM (12 X 7.5 B 3C2-F5390-10-00 3C2F53901000 3C2-F5390-10-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	863.64 zł 777.28 złnajniższa cena: 777.28 zł 777.28
5	23 X 10.00 R12 M938 (AT23X10R12 M938) CHENG SHIN 94110-12811-00 941101281100 94110-12811-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	940.25 zł 846.23 złnajniższa cena: 846.23 zł 846.23
6	VALVE, RIM (TR413) 93900-00813-00 => 93900-00812-00 939000081300 93900-00813-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
7	NUT 90179-10020-00 901791002000 90179-10020-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	44.74 zł 40.27 złnajniższa cena: 40.27 zł 40.27
8	COLLAR, WHEEL 5ND-F5383-11-00 5NDF53831100 5ND-F5383-11-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	765.08 zł 688.57 złnajniższa cena: 688.57 zł 688.57
9	BOLT 1P0-F5411-00-00 1P0F54110000 1P0-F5411-00-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 24-48H (4 szt.)	17.93 zł 16.14 złnajniższa cena: 16.14 zł 16.14
10	BEARING 93306-008Y0-00 => 93306-008Y1-00 93306008Y000 93306-008Y0 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	398.85 zł 358.97 złnajniższa cena: 358.97 zł 358.97
11	COVER, HUB DUST 4SH-25367-01-00 4SH253670100 4SH-25367-01-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	225.86 zł 203.27 złnajniższa cena: 203.27 zł 203.27
12	OIL SEAL,DD-TYPE 93106-47040-00 931064704000 93106-47040-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	66.65 zł 59.99 złnajniższa cena: 59.99 zł 59.99
13	BEARING 93306-006Y2-00 93306006Y200 93306-006Y2-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	153.14 zł 137.83 złnajniższa cena: 137.83 zł 137.83
14	OIL SEAL 93106-38046-00 931063804600 93106-38046-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	66.96 zł 60.26 złnajniższa cena: 60.26 zł 60.26
15	NUT 90179-10020-00 901791002000 90179-10020-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	44.74 zł 40.27 złnajniższa cena: 40.27 zł 40.27
16	CIRCLIP 99009-55500-00 990095550000 99009-55500-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
17	AXLE, WHEEL 5ND-F5381-01-00 5NDF53810100 5ND-F5381-01-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	2603.15 zł 2342.84 złnajniższa cena: 2342.84 zł 2342.84
18	O-RING 93210-27666-00 932102766600 93210-27666-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 24-48H (1 szt.)	6.19 zł 5.57 złnajniższa cena: 5.57 zł 5.57
19	WASHER, PLATE 90201-16804-00 902011680400 90201-16804-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	52.88 zł 47.59 złnajniższa cena: 47.59 zł 47.59
20	NUT, CASTLE 90171-16002-00 901711600200 90171-16002-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	66.83 zł 60.15 złnajniższa cena: 60.15 zł 60.15
21	PIN,COTTER 91402-30030-00 => 91490-30030-00 914023003000 91402-30030 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 24-48H (6 szt.)	13.05 zł 11.75 złnajniższa cena: 11.75 zł 11.75
22	CAP,WHEEL 5GT-2512A-00-00 5GT2512A0000 5GT-2512A-00-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	44.74 zł 40.27 złnajniższa cena: 40.27 zł 40.27
23	BOLT, FLANGE 90105-10287-00 901051028700 90105-10287-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	19.88 zł 17.89 złnajniższa cena: 17.89 zł 17.89
24	WASHER, PLATE 90201-10035-00 902011003500 90201-10035-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
25	PROTECTOR, DISK BR 5ND-F5718-00-00 5NDF57180000 5ND-F5718-00-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	45.47 zł 40.92 złnajniższa cena: 40.92 zł 40.92
26	BOLT, BUTTON HEAD 92012-06012-00 920120601200 92012-06012-00 https://yama-sklep.pl/image/scheme/24de43e7d6c8c397309340f36257489881334332313130302d45333430.png wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
