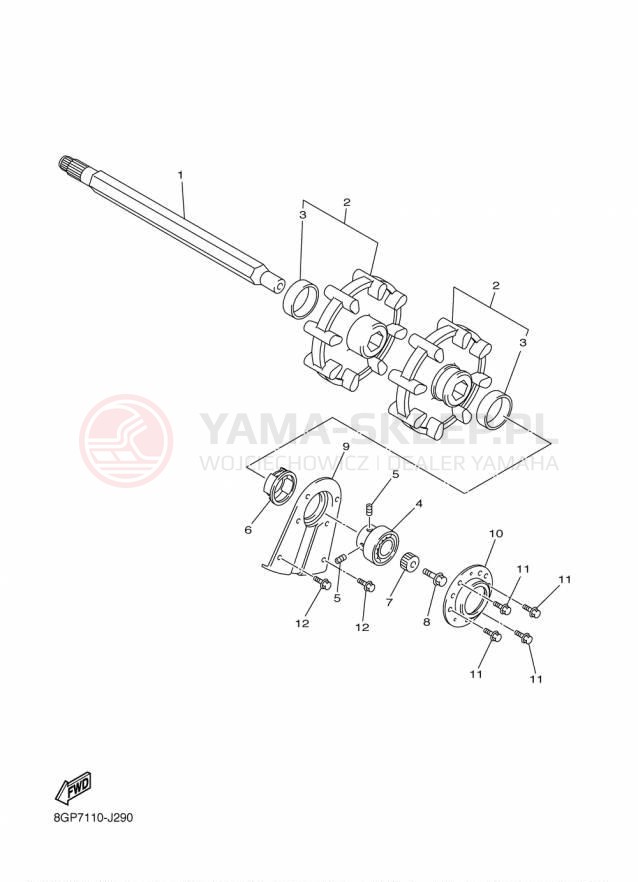

Schemat "Układ napędowy" do Yamaha PHAZER MTX PZ50MTFB

Lp.	nazwa i numer części	cena
1	AXLE, FRONT 8GK-47511-20-00 8GK475112000 8GK-47511-20-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	1448.52 zł 1303.67 zł najniższa cena: 1303.67 zł 1303.67
2	WHEEL,SPROCKET 1 8BF-W4753-00-00 8BFW47530000 8BF-W4753-00-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	382.75 zł 344.48 zł najniższa cena: 344.48 zł 344.48
3	COLLAR 90387-514Y2-00 90387514Y200 90387-514Y2-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	100.18 zł 90.16 zł najniższa cena: 90.16 zł 90.16
4	BEARING (8CJ) 93306-20589-00 933062058900 93306-20589-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	196.27 zł 176.64 zł najniższa cena: 176.64 zł 176.64
5	BOLT, SET 90113-06006-00 901130600600 90113-06006-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	38.15 zł 34.34 zł najniższa cena: 34.34 zł 34.34
6	CAP 8FN-47377-00-00 8FN473770000 8FN-47377-00-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	142.72 zł 128.45 zł najniższa cena: 128.45 zł 128.45
7	JOINT 8EK-47715-00-00 8EK477150000 8EK-47715-00-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	163.91 zł 147.52 zł najniższa cena: 147.52 zł 147.52
8	BOLT,FLANGE (3GD) 95817-10025-00 958171002500 95817-10025-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	21.38 zł 19.24 zł najniższa cena: 19.24 zł 19.24
9	HOUSING, REINF SUB-A (L.H) 8GC-21920-00-00 8GC219200000 8GC-21920-00-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	132.41 zł 119.17 zł najniższa cena: 119.17 zł 119.17
10	HOUSING, FRONT AXLE 8EK-47551-00-00 8EK475510000 8EK-47551-00-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	41.17 zł 37.05 zł najniższa cena: 37.05 zł 37.05
11	BOLT, FLANGE 90105-08168-00 901050816800 90105-08168-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
12	BOLT,FLANGE(8AB) 95817-08020-00 958170802000 95817-08020-00 https://yama-sklep.pl/image/scheme_us/28f6d3683039b2ee34896ff5952d2f226f3133353338325f696d672e6a7067.jpg wysyłamy w 3-7 dni	12.35 zł 11.12 zł najniższa cena: 11.12 zł 11.12
