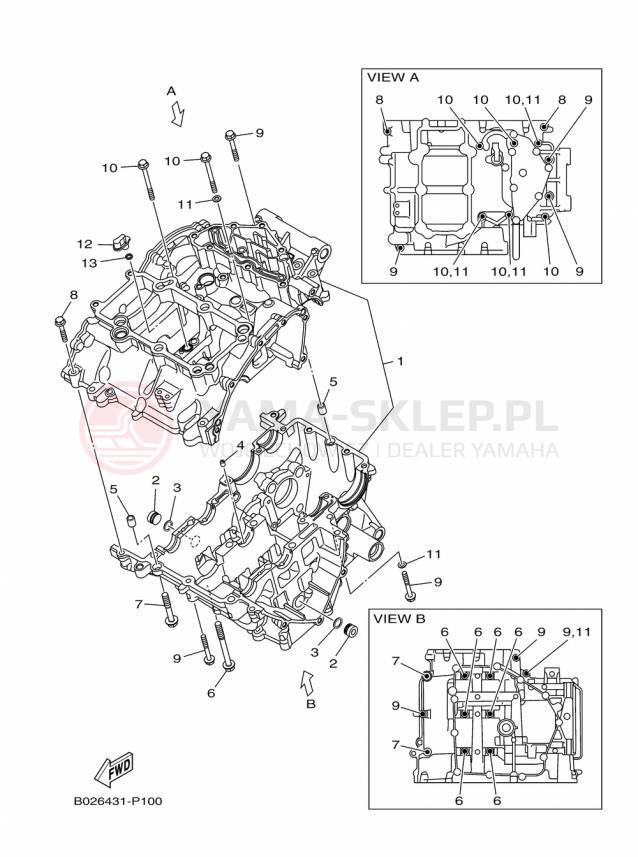

Schemat "Obudowa silnika" do Yamaha YZFR3 YZFR3FL/YZFR3FR/YZFR3FB

Lp.	nazwa i numer części	cena
1	CRANKCASE ASSY (2MS1 1WD-E5150-20-00 1WDE51502000 1WD-E5150-20-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	4949.45 zł 4454.51 zł najniższa cena: 4454.51 zł 4454.51
2	PLUG 90338-16262-00 903381626200 90338-16262-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	46.72 zł 42.05 zł najniższa cena: 42.05 zł 42.05
3	O-RING 93210-12803-00 932101280300 93210-12803-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	4.19 zł 3.77 zł najniższa cena: 3.77 zł 3.77
4	NOZZLE 2 1WD-E5148-00-00 1WDE51480000 1WD-E5148-00-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	11.14 zł 10.03 zł najniższa cena: 10.03 zł 10.03
5	PIN,DOWEL 99530-10014-00 995301001400 99530-10014-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
6	BOLT, FLANGE 90105-088F7-00 90105088F700 90105-088F7-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	53.90 zł 48.51 zł najniższa cena: 48.51 zł 48.51
7	BOLT, FLANGE 90105-088G0-00 90105088G000 90105-088G0-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	53.90 zł 48.51 zł najniższa cena: 48.51 zł 48.51
8	BOLT,FLANGE 95817-06035-00 958170603500 95817-06035-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
9	BOLT, FLANGE 95817-06045-00 958170604500 95817-06045-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
10	BOLT, FLANGE 95812-06065-00 958120606500 95812-06065-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
11	GASKET 90430-06014-00 904300601400 90430-06014-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 24-48H (9 szt.)	9.31 zł 8.38 zł najniższa cena: 8.38 zł 8.38
12	NOZZLE 3 1WD-E5155-00-00 1WDE51550000 1WD-E5155-00-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 3-7 dni	9.75 zł 8.78 zł najniższa cena: 8.78 zł 8.78
13	O-RING 93210-06632-00 932100663200 93210-06632-00 https://yama-sklep.pl/image/scheme_us/285cee27eba4192c2ff5a587d5df56c3173133353034325f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	9.86 zł 8.87 zł najniższa cena: 8.87 zł 8.87
