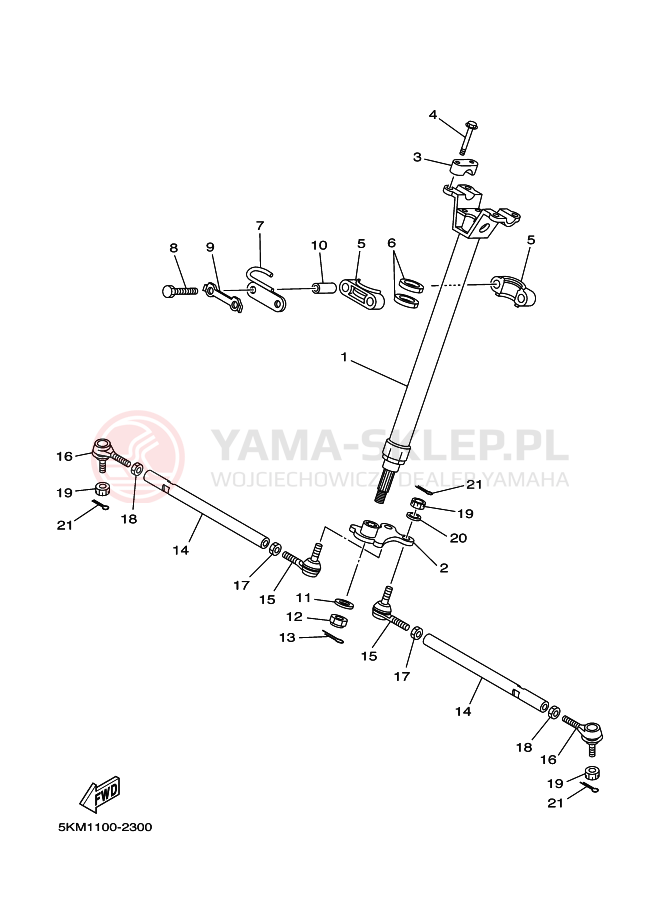

Schemat "Półki zawieszenia" do Yamaha GRIZZLY

Lp.	nazwa i numer części	cena
1	COLUMN, STEERING 2 5KM-23813-10-00 5KM238131000 5KM-23813-10-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	802.01 zł 721.81 złnajniższa cena: 721.81 zł 721.81
2	ARM, PITMAN 5KM-23816-00-00 5KM238160000 5KM-23816-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	502.96 zł 452.66 złnajniższa cena: 452.66 zł 452.66
3	HOLDER,HANDLE UPR 1E6-23441-00-00 1E6234410000 1E6-23441-00-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	165.13 zł 148.62 złnajniższa cena: 148.62 zł 148.62
3	HOLDER,HANDLE UPR 8K1-23814-00-00 => 1E6-23441-00-00 8K1238140000 8K1-23814-00-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	165.13 zł 148.62 złnajniższa cena: 148.62 zł 148.62
4	BOLT, FLANGE 95827-08030-00 958270803000 958-27080-30-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
5	BEARING,STEERING 1UY-23812-00-00 1UY238120000 1UY-23812-00-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 24-48H (1 szt.)	65.20 zł 58.68 złnajniższa cena: 58.68 zł 58.68
6	OIL SEAL (1UY) 93112-31011-00 931123101100 93112-31011-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	16.75 zł 15.08 złnajniższa cena: 15.08 zł 15.08
7	BRACKET, STEERING LO 5KM-23868-00-00 5KM238680000 5KM-23868-00-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	51.78 zł 46.60 złnajniższa cena: 46.60 zł 46.6
8	BOLT,HEXAGON 97027-08060-00 => 97017-08060-00 970270806000 97027-08060 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
8	BOLT,HEXAGON 97017-08060-00 970170806000 97017-08060-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
9	WASHER,LOCK 1 1UY-23894-01-00 1UY238940100 1UY-23894-01-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
10	COLLAR 90387-090R0-00 => 90387-106T4-00 90387090R000 90387-090R0-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	60.76 zł 54.68 złnajniższa cena: 54.68 zł 54.68
10	COLLAR 90387-106T4-00 90387106T400 90387-106T4-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	60.76 zł 54.68 złnajniższa cena: 54.68 zł 54.68
11	WASHER, PLATE 90201-14226-00 902011422600 90201-14226 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
12	NUT,SELF-LOCKING 90185-14070-00 901851407000 90185-14070-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	36.80 zł 33.12 złnajniższa cena: 33.12 zł 33.12
13	CLIP 90468-16191-00 904681619100 90468-16191-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	20.22 zł 18.20 złnajniższa cena: 18.20 zł 18.2
14	ROD, TIE 5KM-23831-00-00 5KM238310000 5KM-23831-00-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	392.00 zł 352.80 złnajniższa cena: 352.80 zł 352.8
15	JOINT,UNIVERSAL 1 1UY-23841-01-00 1UY238410100 1UY-23841-01-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	276.66 zł 248.99 złnajniższa cena: 248.99 zł 248.99
16	JOINT,UNIVERSAL 2 1UY-23845-01-00 1UY238450100 1UY-23845-01-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	278.42 zł 250.58 złnajniższa cena: 250.58 zł 250.58
17	NUT 95317-10700-00 953171070000 95317-10700-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
17	NUT 95307-10700-00 => 95317-10700-00 953071070000 95307-10700 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
18	NUT,HEXAGON (L/H THR (L.H. THREAD) 90170-10186-00 901701018600 90170-10186-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
19	NUT, CASTLE 90171-10001-00 901711000100 90171-10001-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 24-48H (3 szt.)	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
19	NUT, CASTLE 90171-10046-00 => 90171-10001-00 901711004600 90171-10046 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 24-48H (3 szt.)	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
20	WASHER 92990-10600-00 929901060000 92990-10600-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 24-48H (3 szt.)	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
21	PIN,COTTER 91490-20025-00 914902002500 91490-20025-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	13.05 zł 11.75 złnajniższa cena: 11.75 zł 11.75
21	PIN,COTTER 91401-20020-00 => 91490-20025-00 914012002000 91401-20020-00 https://yama-sklep.pl/image/scheme/2438ef13451c5d781e1864f71ba95da2f1354b4d313130302d32333030.png wysyłamy w 3-7 dni	13.05 zł 11.75 złnajniższa cena: 11.75 zł 11.75
