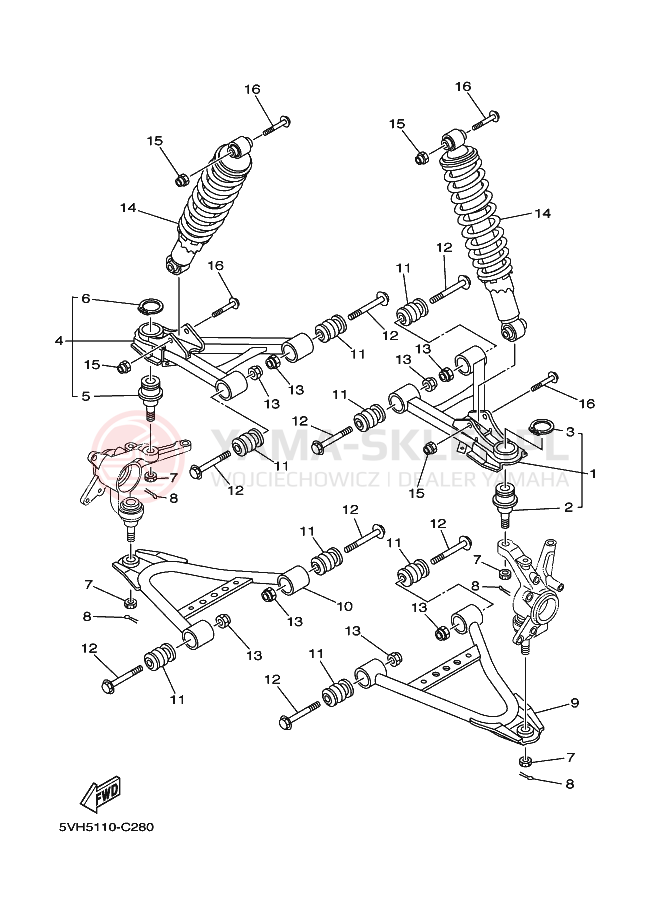

Schemat "PRZEDNIE ZAWIESZENIE KOŁA" do Yamaha GRIZZLY

Lp.	nazwa i numer części	cena
1	FRT. UPPER ARM (L) (LEFT) 5ND-F3540-12-00 => 5ND-F3540-13-00 5NDF35401200 5ND-F3540-12 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	1126.46 zł 1013.81 złnajniższa cena: 1013.81 zł 1013.81
1	FRT. UPPER ARM (L) (LEFT) 5ND-F3540-13-00 5NDF35401300 5ND-F3540-13-00 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	1126.46 zł 1013.81 złnajniższa cena: 1013.81 zł 1013.81
2	BALL JOINT 1 5FU-F3549-00-00 => 37S-23549-01-00 5FUF35490000 5FU-F3549-00 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	292.56 zł 263.30 złnajniższa cena: 263.30 zł 263.3
3	CIRCLIP,S-TYPE 93410-32826-00 => 93410-32075-00 934103282600 93410-32826 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
4	FRT. UPPER ARM (R) (RIGHT) 5ND-F3550-12-00 => 5ND-F3550-13-00 5NDF35501200 5ND-F3550-12 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	1126.46 zł 1013.81 złnajniższa cena: 1013.81 zł 1013.81
5	BALL JOINT 1 5FU-F3549-00-00 => 37S-23549-01-00 5FUF35490000 5FU-F3549-00 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	292.56 zł 263.30 złnajniższa cena: 263.30 zł 263.3
6	CIRCLIP,S-TYPE 93410-32826-00 => 93410-32075-00 934103282600 93410-32826 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
7	NUT, CASTLE 90171-12816-00 => 90171-12001-00 901711281600 90171-12816 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 24-48H (3 szt.)	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
8	PIN,COTTER 91401-25020-00 => 91490-25020-00 914012502000 91401-25020 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 24-48H (4 szt.)	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
9	ARM, FR. LWR. LH. 5ND-F357A-01-00 5NDF357A0100 5ND-F357A-01-00 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	677.89 zł 610.10 złnajniższa cena: 610.10 zł 610.1
10	ARM, FR. LWR. RH. 5ND-F358A-01-00 5NDF358A0100 5ND-F358A-01-00 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	672.47 zł 605.22 złnajniższa cena: 605.22 zł 605.22
11	BUSH 2HR-23526-00-00 2HR235260000 2HR-23526-00-00 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	84.26 zł 75.83 złnajniższa cena: 75.83 zł 75.83
12	BOLT, FLANGE 90105-10890-00 => 90105-10267-00 901051089000 90105-10890 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	44.80 zł 40.32 złnajniższa cena: 40.32 zł 40.32
13	NUT, SELF-LOCKING 90185-10844-00 => 90185-10012-00 901851084400 90185-10844 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
14	SHOCK ABSORBER ASS 5UH-F3350-01-00 5UHF33500100 5UH-F3350-01-00 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	1019.31 zł 917.38 złnajniższa cena: 917.38 zł 917.38
15	NUT, SELF-LOCKING 90185-10844-00 => 90185-10012-00 901851084400 90185-10844 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
16	BOLT, FLANGE 90105-108B1-00 => 90105-10841-00 90105108B100 90105-108B1 https://yama-sklep.pl/image/scheme/24385a8dbf3ceab6b37075af6dcb52de74355648353131302d43323830.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
