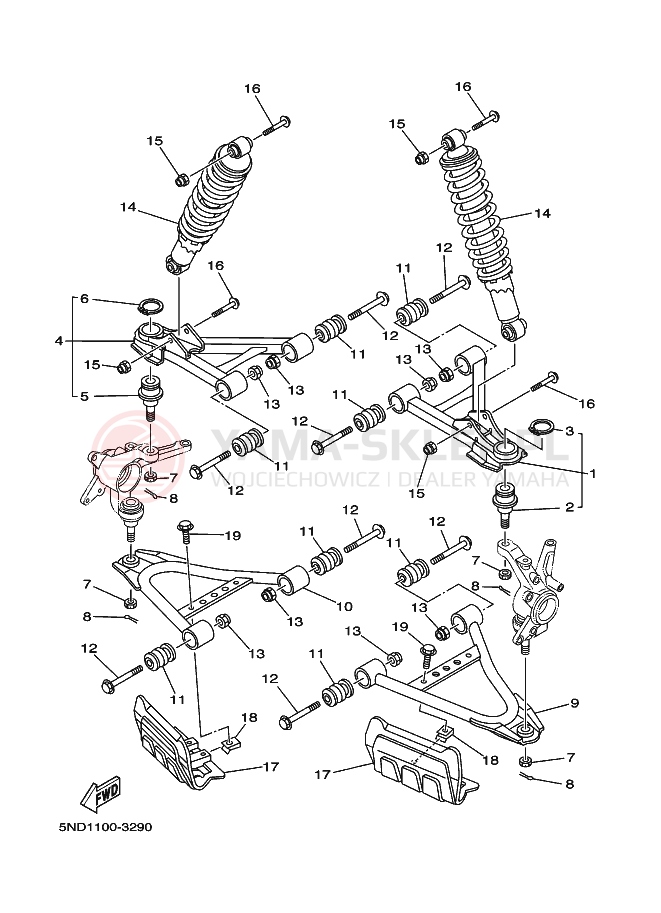

Schemat "Koło przód" do Yamaha WOLVERINE 4WD

Lp.	nazwa i numer części	cena
1	FRT. UPPER ARM (L) (LEFT) 5ND-F3540-12-00 => 5ND-F3540-13-00 5NDF35401200 5ND-F3540-12 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	1126.46 zł 1013.81 złnajniższa cena: 1013.81 zł 1013.81
1	FRT. UPPER ARM (L) (LEFT) 5ND-F3540-13-00 5NDF35401300 5ND-F3540-13-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	1126.46 zł 1013.81 złnajniższa cena: 1013.81 zł 1013.81
2	BALL JOINT 1 37S-23549-01-00 37S235490100 37S-23549-01-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	292.56 zł 263.30 złnajniższa cena: 263.30 zł 263.3
2	BALL JOINT 1 5FU-F3549-00-00 => 37S-23549-01-00 5FUF35490000 5FU-F3549-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	292.56 zł 263.30 złnajniższa cena: 263.30 zł 263.3
3	CIRCLIP,S-TYPE 93410-32075-00 934103207500 93410-32075-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
3	CIRCLIP,S-TYPE 93410-32826-00 => 93410-32075-00 934103282600 93410-32826 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
4	FRT. UPPER ARM (R) (RIGHT) 5ND-F3550-12-00 => 5ND-F3550-13-00 5NDF35501200 5ND-F3550-12 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	1126.46 zł 1013.81 złnajniższa cena: 1013.81 zł 1013.81
4	FRT. UPPER ARM (R) (RIGHT) 5ND-F3550-13-00 5NDF35501300 5ND-F3550-13-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	1126.46 zł 1013.81 złnajniższa cena: 1013.81 zł 1013.81
5	BALL JOINT 1 37S-23549-01-00 37S235490100 37S-23549-01-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	292.56 zł 263.30 złnajniższa cena: 263.30 zł 263.3
5	BALL JOINT 1 5FU-F3549-00-00 => 37S-23549-01-00 5FUF35490000 5FU-F3549-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	292.56 zł 263.30 złnajniższa cena: 263.30 zł 263.3
6	CIRCLIP,S-TYPE 93410-32826-00 => 93410-32075-00 934103282600 93410-32826 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
6	CIRCLIP,S-TYPE 93410-32075-00 934103207500 93410-32075-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
7	NUT, CASTLE 90171-12816-00 => 90171-12001-00 901711281600 90171-12816 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (3 szt.)	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
7	NUT, CASTLE 90171-12001-00 901711200100 90171-12001-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (3 szt.)	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
8	PIN,COTTER 91490-25020-00 914902502000 91490-25020-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (4 szt.)	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
8	PIN,COTTER 91401-25020-00 => 91490-25020-00 914012502000 91401-25020 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (4 szt.)	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
9	ARM, FR. LWR. LH. 5ND-F357A-01-00 5NDF357A0100 5ND-F357A-01-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	677.89 zł 610.10 złnajniższa cena: 610.10 zł 610.1
10	ARM, FR. LWR. RH. 5ND-F358A-01-00 5NDF358A0100 5ND-F358A-01-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	672.47 zł 605.22 złnajniższa cena: 605.22 zł 605.22
11	BUSH 2HR-23526-00-00 2HR235260000 2HR-23526-00-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	84.26 zł 75.83 złnajniższa cena: 75.83 zł 75.83
12	BOLT, FLANGE 90105-10890-00 => 90105-10267-00 901051089000 90105-10890 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	44.80 zł 40.32 złnajniższa cena: 40.32 zł 40.32
12	BOLT, FLANGE 90105-10267-00 901051026700 90105-10267-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	44.80 zł 40.32 złnajniższa cena: 40.32 zł 40.32
13	NUT, SELF-LOCKING 90185-10012-00 901851001200 90185-10012-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
13	NUT, SELF-LOCKING 90185-10844-00 => 90185-10012-00 901851084400 90185-10844 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
14	SHOCK ABSORBER ASSY 3C2-F3350-10-00 3C2F33501000 3C2-F3350-10-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	889.97 zł 800.97 złnajniższa cena: 800.97 zł 800.97
15	NUT, SELF-LOCKING 90185-10012-00 901851001200 90185-10012-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
15	NUT, SELF-LOCKING 90185-10844-00 => 90185-10012-00 901851084400 90185-10844 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
16	BOLT, FLANGE 90105-108B1-00 => 90105-10841-00 90105108B100 90105-108B1 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
16	BOLT, FLANGE 90105-10841-00 901051084100 90105-10841-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
17	COVER, LOWER 1 5ND-F3123-00-00 5NDF31230000 5ND-F3123-00-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 3-7 dni	174.19 zł 156.77 złnajniższa cena: 156.77 zł 156.77
18	NUT, SPRING (4ES) 90183-06069-00 901830606900 90183-06069-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (7 szt.)	8.34 zł 7.51 złnajniższa cena: 7.51 zł 7.51
18	NUT, SPRING (4ES) 90183-06053-00 => 90183-06069-00 901830605300 90183-06053-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (7 szt.)	8.34 zł 7.51 złnajniższa cena: 7.51 zł 7.51
19	BOLT, FLANGE 95807-06012-00 => 95817-06012-00 958070601200 95807-06012-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
19	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/245f1ebeb2ea0188463e01bdbe2239cc86354e44313130302d33323930.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
