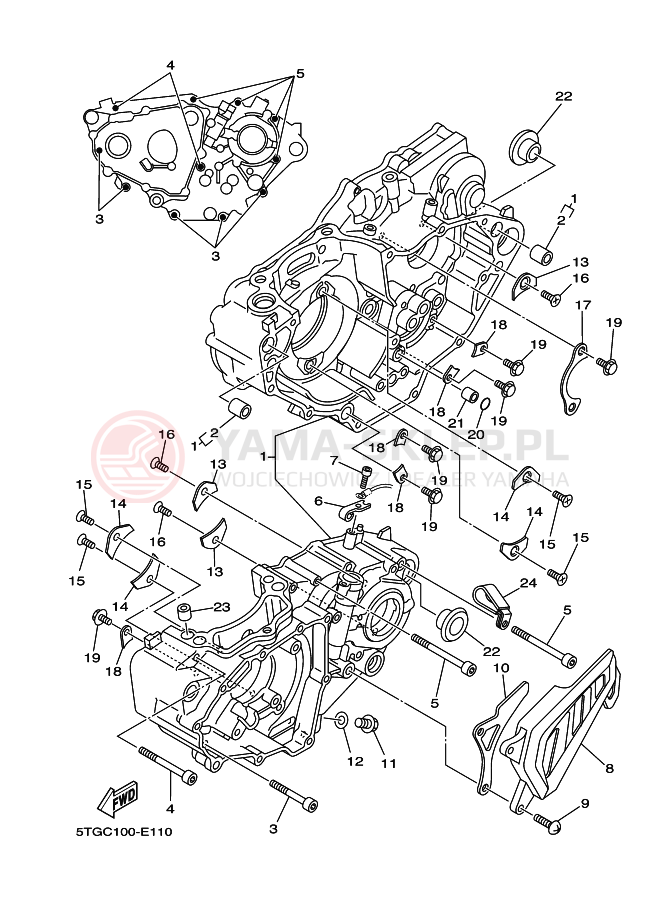

Schemat "Obudowa silnika" do Yamaha YFZ450V

Lp.	nazwa i numer części	cena
1	CRANKCASE ASSY 5TG-15100-01-00 5TG151000100 5TG-15100-01-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	2415.07 zł 2173.56 złnajniższa cena: 2173.56 zł 2173.56
2	PIN,DOWEL (59V) 99530-14016-00 995301401600 99530-14016-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (6 szt.)	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
3	BOLT (3JP) 91314-06050-00 913140605000 91314-06050-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (2 szt.)	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
4	BOLT, SOCKET 91314-06060-00 913140606000 91314-06060-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	18.70 zł 16.83 złnajniższa cena: 16.83 zł 16.83
5	BOLT, SOCKET 91314-06075-00 913140607500 91314-06075-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
6	HOLDER, CLUTCH CABLE 5TG-15441-10-00 5TG154411000 5TG-15441-10-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	39.22 zł 35.30 złnajniższa cena: 35.30 zł 35.3
7	BOLT (4MY) 91317-06016-00 913170601600 91317-06016-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
7	BOLT (4MY) 91312-06016-00 => 91317-06016-00 913120601600 91312-06016-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
8	COVER, CRANKCASE 2 5TA-15421-00-00 => 5TA-15421-10-00 5TA154210000 5TA-15421-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	224.09 zł 201.68 złnajniższa cena: 201.68 zł 201.68
8	COVER, CRANKCASE 2 5TA-15421-10-00 5TA154211000 5TA-15421-10-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	224.09 zł 201.68 złnajniższa cena: 201.68 zł 201.68
9	SCREW, PAN HEAD 98514-06025-00 985140602500 98514-06025-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	3.67 zł 3.30 złnajniższa cena: 3.30 zł 3.3
10	GUIDE, CHAIN 5TA-17466-00-00 5TA174660000 5TA-17466-00-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	129.68 zł 116.71 złnajniższa cena: 116.71 zł 116.71
11	BOLT, FLANGE (SMALL HEAD) 95024-10016-00 950241001600 95024-10016-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
12	GASKET 90430-10148-00 904301014800 90430-10148-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (2 szt.)	10.25 zł 9.23 złnajniższa cena: 9.23 zł 9.23
13	PLATE, BEARING COV 4JT-15381-01-00 4JT153810100 4JT-15381-01-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	61.07 zł 54.96 złnajniższa cena: 54.96 zł 54.96
14	PLATE, BEARING COVER 5BE-15383-01-00 5BE153830100 5BE-15383-01-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	50.45 zł 45.41 złnajniższa cena: 45.41 zł 45.41
15	SCREW,SPEC'L SHAPE 90149-06126-00 901490612600 90149-06126-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
16	SCREW, COUNTERSUNK 90151-06052-00 901510605200 90151-06052-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (3 szt.)	4.77 zł 4.29 złnajniższa cena: 4.29 zł 4.29
16	SCREW, COUNTERSUNK 90149-06326-00 => 90151-06052-00 901490632600 90149-06326 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (3 szt.)	4.77 zł 4.29 złnajniższa cena: 4.29 zł 4.29
17	PLATE,COVER 4L0-17471-00-00 4L0174710000 4L0-17471-00-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	60.76 zł 54.68 złnajniższa cena: 54.68 zł 54.68
18	PLATE, STOPPER 2 5DH-18562-00-00 5DH185620000 5DH-18562-00-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	35.66 zł 32.09 złnajniższa cena: 32.09 zł 32.09
19	BOLT,FLANGE (4MY) 90105-06553-00 => 95027-06012-00 901050655300 90105-06553 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (7 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
19	BOLT,FLANGE (4MY) 95027-06012-00 950270601200 95027-06012-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (7 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
20	O-RING INCL. IN BOTTOM END GASKET KIT 93210-10197-00 932101019700 93210-10197-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (ponad 10 szt.)	9.34 zł 8.41 złnajniższa cena: 8.41 zł 8.41
21	PIN,DOWEL 99530-10114-00 => 91810-14X00-00 995301011400 99530-10114-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (ponad 10 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
22	COLLAR 90387-164N2-00 90387164N200 90387-164N2-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	190.15 zł 171.14 złnajniższa cena: 171.14 zł 171.14
23	PIN, DOWEL 99530-10116-00 995301011600 99530-10116-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 24-48H (3 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
24	CLAMP 90461-10011-00 904611001100 90461-10011-00 https://yama-sklep.pl/image/scheme/24fef7d6d51740368ee6f7c083ae84bbf2355447433130302d45313130.png wysyłamy w 3-7 dni	51.41 zł 46.27 złnajniższa cena: 46.27 zł 46.27
