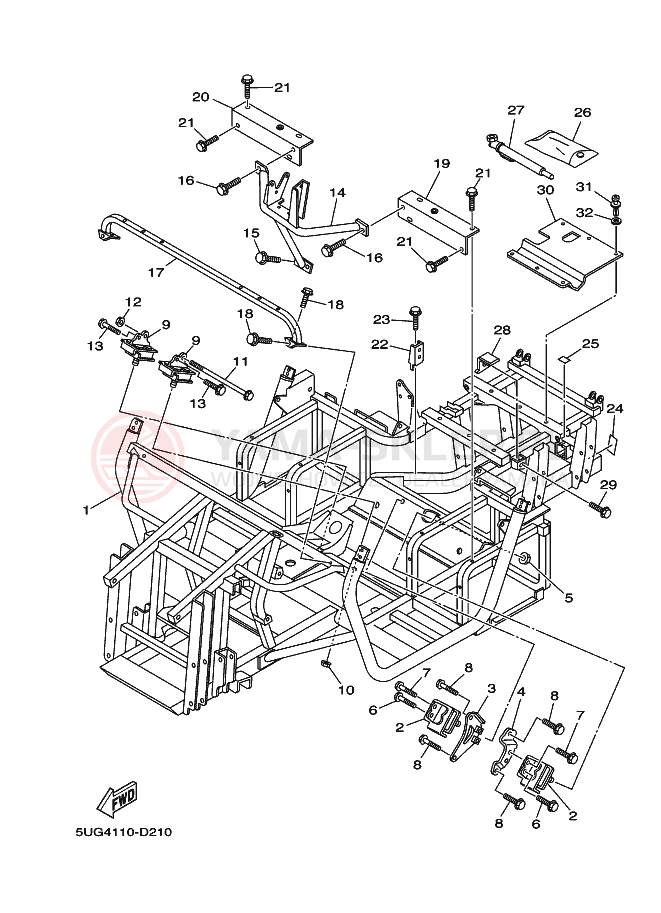

Schemat "rama" do Yamaha RHINO

Wybierz schemat z listy

alternator

cylinder

Dźwignia zmiany biegów, wałek

Gaźnik

głowica

Koło przód

Koło tył

Lampa przód

licznik

naklejki

NOŚNIK

Oświetlenie tył

Pokrywa boczna

Pokrywa silnika

Półki zawieszenia

Pompa hamulcowa tył

Pompa olejowa

Pompa wody

PRZEDNI BŁOTNIK

PRZEDNIE KOŁO 2

PRZEDNIE ZAWIESZENIE KOŁA

PRZEKŁADNIA POŚREDNIA

PRZEWÓD OLEJU

rama

RAMIĘ STERUJĄCE

różne

rozrusznik

Rozrząd - łańcuszek

siedzenie

Skrzynia biegów

sprzęgło

Stopka postojowa i podnóżki

TYLNE KOŁO 2

układ elektryczny

wahacz

Wał korbowy, tłok

WAŁ NAPĘDOWY

Wał napędowy przód

Węże chłodnicy

Wodziki, automat

Wtrysk paliwa

Wydech końcowy

Zacisk hamulcowy tylny

zawieszenie tył

zawory

zbiornik paliwa

ZDERZAK 2

Wał korbowy, tłok

głowica

cylinder

Obudowa silnika

Pokrywa silnika

Gaźnik

Wtrysk paliwa

sprzęgło

Dźwignia zmiany biegów, wałek

Skrzynia biegów

Wodziki, automat

Pompa wody

Układ chlodzenia

Wałek rozrządu

zawory

OIL PIPE FOR TURBO

Pompa olejowa

rozrusznik

prądnica

Półki zawieszenia

rama

Stopka postojowa i podnóżki

wahacz

zawieszenie tył

Wydech końcowy

Pokrywa boczna

siedzenie

zbiornik paliwa

Przedni błotnik

Koło przód

Koło tył

układ elektryczny

Pompa hamulcowa tył

Zacisk hamulcowy + tarcza przód

Zacisk hamulcowy tylny

Lampa przód

lampa tył

licznik

naklejki

różne

GUARD

osłona / stelaż

Stelaż

Przeniesienie napędu

Wał napędowy

Wał napędowy przód

rama

poprzedni następny

Lp.	nazwa i numer części	cena
1	FRAME COMP. 5UG-F1110-10-00 5UGF11101000 5UG-F1110-10 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	9710.75 zł 8739.68 złnajniższa cena: 8739.68 zł 8739.68
2	DAMPER, RUBBER 1 5UG-21485-00-00 5UG214850000 5UG-21485-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	323.53 zł 291.18 złnajniższa cena: 291.18 zł 291.18
3	STAY, ENGINE 2 5KM-21315-00-00 5KM213150000 5KM-21315-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	87.35 zł 78.62 złnajniższa cena: 78.62 zł 78.62
4	STAY, ENGINE 3 5KM-21316-00-00 5KM213160000 5KM-21316-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	113.64 zł 102.28 złnajniższa cena: 102.28 zł 102.28
5	NUT, FLANGE 9560P-10200-00 9560P1020000 9560P-10200 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
6	BOLT,WASHER BASED 95027-06016-00 => 90105-06696-00 950270601600 95027-06016-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	10.93 zł 9.84 złnajniższa cena: 9.84 zł 9.84
6	BOLT,WASHER BASED 90105-06696-00 901050669600 90105-06696-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	10.93 zł 9.84 złnajniższa cena: 9.84 zł 9.84
7	BOLT,FLANGE (JN5) 95817-08016-00 => 90105-08X15-00 958170801600 95817-08016 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 24-48H (8 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
7	BOLT,FLANGE (JN5) 90105-08X15-00 9010508X1500 901-0508X-15-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 24-48H (8 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
8	BOLT,FLANGE(8AB) 95817-08020-00 958170802000 95817-08020-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	12.35 zł 11.12 złnajniższa cena: 11.12 zł 11.12
9	DAMPER 2 5UG-21486-00-00 5UG214860000 5UG-21486-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	323.82 zł 291.44 złnajniższa cena: 291.44 zł 291.44
10	NUT, FLANGE 9560P-10200-00 9560P1020000 9560P-10200 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
11	BOLT,WASHER BASED 90105-10300-00 901051030000 90105-10300-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	48.12 zł 43.31 złnajniższa cena: 43.31 zł 43.31
12	NUT, FLANGE 9560P-10200-00 9560P1020000 9560P-10200 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
13	BOLT,WASHER BASED 90105-06696-00 901050669600 90105-06696-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	10.93 zł 9.84 złnajniższa cena: 9.84 zł 9.84
13	BOLT,WASHER BASED 95027-06016-00 => 90105-06696-00 950270601600 95027-06016-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	10.93 zł 9.84 złnajniższa cena: 9.84 zł 9.84
14	REINFORCEMENT, FRA 5UG-F1986-00-00 5UGF19860000 5UG-F1986-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	307.45 zł 276.71 złnajniższa cena: 276.71 zł 276.71
15	BOLT,FLANGE 95817-06016-00 958170601600 95817-06016-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 24-48H (8 szt.)	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
16	BOLT, FLANGE 95817-10020-00 958171002000 95817-10020-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 24-48H (2 szt.)	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
17	SUPPORTER 5UG-F1145-10-00 5UGF11451000 5UG-F1145-10 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	414.98 zł 373.48 złnajniższa cena: 373.48 zł 373.48
18	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 24-48H (3 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
19	SUPPORT, SEAT 5UG-F114H-00-00 5UGF114H0000 5UG-F114H-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	196.10 zł 176.49 złnajniższa cena: 176.49 zł 176.49
20	SUPPORT, SEAT 5UG-F114J-00-00 5UGF114J0000 5UG-F114J-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	196.10 zł 176.49 złnajniższa cena: 176.49 zł 176.49
21	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 24-48H (3 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
22	BRACKET 5UG-F116B-00-00 5UGF116B0000 5UG-F116B-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	118.14 zł 106.33 złnajniższa cena: 106.33 zł 106.33
23	BOLT,FLANGE 95817-06016-00 958170601600 95817-06016-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 24-48H (8 szt.)	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
24	LABEL 7 ENGLISH 5UG-F151K-02-00 5UGF151K0200 5UG-F151K-02-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	224.36 zł 201.92 złnajniższa cena: 201.92 zł 201.92
25	LABEL 6 5UG-F151J-00-00 5UGF151J0000 5UG-F151J-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	59.02 zł 53.12 złnajniższa cena: 53.12 zł 53.12
26	TOOL KIT 5ND-F8100-00-00 5NDF81000000 5ND-F8100-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	157.30 zł 141.57 złnajniższa cena: 141.57 zł 141.57
27	GAUGE, AIR 5UG-F811A-00-00 5UGF811A0000 5UG-F811A-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	53.59 zł 48.23 złnajniższa cena: 48.23 zł 48.23
28	BODY,LATCH 2 (YMUS) 5UG-K7172-01-00 5UGK71720100 5UG-K7172-01-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	76.30 zł 68.67 złnajniższa cena: 68.67 zł 68.67
29	BOLT,FLANGE (3HP) 95817-10016-00 958171001600 95817-10016-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
30	INSULATOR, HEAT 5UG-F2898-00-00 5UGF28980000 5UG-F2898-00-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	511.36 zł 460.22 złnajniższa cena: 460.22 zł 460.22
31	RIVET 90269-06800-00 902690680000 90269-06800-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 24-48H (5 szt.)	3.58 zł 3.22 złnajniższa cena: 3.22 zł 3.22
32	WASHER,PLATE 90201-068G0-00 90201068G000 90201-068G0-00 https://yama-sklep.pl/image/scheme/24f1caed5bbeab963e61d67bcd78b4b43e355547343131302d44323130.png wysyłamy w 3-7 dni	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
