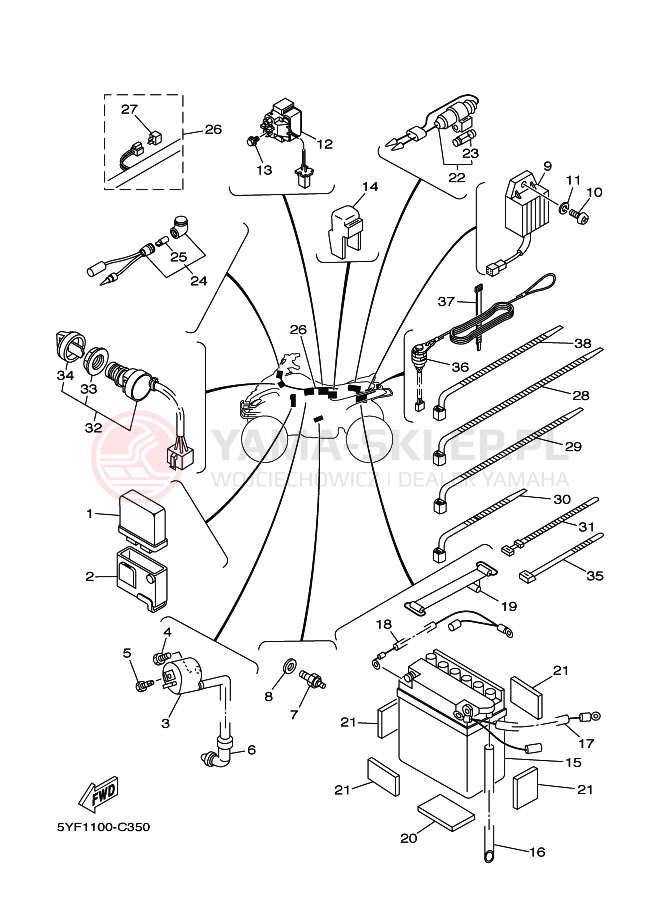

Schemat "układ elektryczny" do Yamaha YFM50
Lp. nazwa i numer części cena
Lp. nazwa i numer części cena
1

C.D.I. UNIT ASSY

5YF-85540-00-00

wysyłamy w 3-7 dni

1158.89  1043.00  najniższa cena: 1043.00
2

BAND

5CU-85546-00-00

wysyłamy w 3-7 dni

280.50  252.45  najniższa cena: 252.45
3

IGNITION COIL ASSY

4KJ-82310-10-00

wysyłamy w 3-7 dni

305.79  275.21  najniższa cena: 299.98
3

IGNITION COIL ASSY

3KJ-82310-13-00

wysyłamy w 3-7 dni

305.79  275.21  najniższa cena: 275.21
3

IGNITION COIL ASSY

3KJ-82310-12-00 => 3KJ-82310-13-00

wysyłamy w 3-7 dni

305.79  275.21  najniższa cena: 275.21
4

BOLT, HEXAGON

97017-06016-00

wysyłamy w 24-48H (5 szt.)

5.93  5.34  najniższa cena: 5.34
4

BOLT, HEXAGON

97007-06016-00 => 97017-06016-00

wysyłamy w 24-48H (5 szt.)

5.93  5.34  najniższa cena: 5.34
5

SCREW,HEXAGON

90153-06034-00

wysyłamy w 3-7 dni

26.81  24.13  najniższa cena: 24.13
6

PLUG CAP ASSY

55X-82370-00-00

wysyłamy w 3-7 dni

137.34  123.61  najniższa cena: 123.61
7

NEUTRAL SWITCH ASSY

3GB-82540-01-00

wysyłamy w 24-48H (2 szt.)

212.64  191.38  najniższa cena: 191.38
8

GASKET

90430-10148-00

wysyłamy w 24-48H (2 szt.)

10.25  9.23  najniższa cena: 9.23
9

RECTIFIER & REGULATO

5TH-81960-01-00

wysyłamy w 3-7 dni

853.52  768.17  najniższa cena: 768.17
10

SCREW,PAN HEAD

98507-06016-00

wysyłamy w 24-48H (5 szt.)

3.65  3.29  najniższa cena: 3.29
11

WASHER,SPRING

92907-06100-00

wysyłamy w 24-48H (4 szt.)

3.01  2.71  najniższa cena: 2.71
12

STARTER RELAY ASSY

3MW-81940-00-00

wysyłamy w 3-7 dni

271.65  244.49  najniższa cena: 244.49
13

BOLT,SMALL FLANGE

95027-06008-00

wysyłamy w 3-7 dni

3.65  3.29  najniższa cena: 3.29
14

RELAY ASSY

12R-81950-02-00

wysyłamy w 3-7 dni

518.74  466.87  najniższa cena: 466.87
14

RELAY ASSY

12R-81950-01-00 => 12R-81950-02-00

wysyłamy w 3-7 dni

518.74  466.87  najniższa cena: 402.19
14

RELAY ASSY

1RL-81950-92-00

wysyłamy w 3-7 dni

518.74  466.87  najniższa cena: 402.19
15

BATTERY ASSY (GS 12N7D-3B)

55X-82110-61-00

wysyłamy w 3-7 dni

220.03  198.03  najniższa cena: 198.03
16

HOSE (L450)

90445-085E0-00

wysyłamy w 3-7 dni

26.76  24.08  najniższa cena: 24.08
17

WIRE, PLUS LEAD

55X-82115-00-00

wysyłamy w 3-7 dni

156.44  140.80  najniższa cena: 140.80
18

WIRE,MINUS LEAD

3GB-82116-00-00

wysyłamy w 3-7 dni

124.59  112.13  najniższa cena: 112.13
19

BAND,BATTERY

4J2-82131-01-00

wysyłamy w 3-7 dni

85.40  76.86  najniższa cena: 76.86
20

SEAT,BATTERY

55X-82122-00-00

wysyłamy w 3-7 dni

29.51  26.56  najniższa cena: 26.56
21

DAMPER 1

1UY-21638-00-00

wysyłamy w 3-7 dni

12.07  10.86  najniższa cena: 10.86
21

DAMPER 1

29W-82123-00-00 => 1UY-21638-00-00

wysyłamy w 3-7 dni

12.07  10.86  najniższa cena: 10.86
22

FUSE HOLDER ASSY

3GB-82150-00-00

wysyłamy w 3-7 dni

296.48  266.83  najniższa cena: 266.83
23

FUSE  (5A)

5G2-82151-00-00

wysyłamy w 3-7 dni

17.91  16.12  najniższa cena: 16.12
23

FUSE  (5A)

3GB-82151-00-00 => 5G2-82151-00-00

wysyłamy w 3-7 dni

17.91  16.12  najniższa cena: 16.12
24

PILOT LIGHT ASSY

4KB-83530-00-00

wysyłamy w 3-7 dni

114.54  103.09  najniższa cena: 103.09
25

BULB (12V-1.7W)  (12V-1.7W T6.5)

5GH-83516-00-00 => 5JS-H3517-00-00

wysyłamy w 24-48H (7 szt.)

5.68  5.11  najniższa cena: 5.11
25

BULB (12V-1.7W)  (12V-1.7W T6.5)

5JS-H3517-00-00

wysyłamy w 24-48H (7 szt.)

5.68  5.11  najniższa cena: 5.11
26

WIRE HARNESS ASSY

5YF-82590-00-00

wysyłamy w 3-7 dni

1078.10  970.29  najniższa cena: 970.29
27

RECTIFIER 2

3WP-81980-00-00

wysyłamy w 3-7 dni

70.60  63.54  najniższa cena: 63.54
28

CLAMP, HOSE

90460-15126-00

wysyłamy w 3-7 dni

29.00  26.10  najniższa cena: 26.10
29

CLAMP

90464-12045-00

wysyłamy w 3-7 dni

15.24  13.72  najniższa cena: 13.72
30

CLAMP

90464-13073-00 => 90464-15195-00

wysyłamy w 3-7 dni

14.80  13.32  najniższa cena: 13.32
30

CLAMP

90464-15195-00

wysyłamy w 3-7 dni

14.80  13.32  najniższa cena: 13.32
31

BAND,SWITCH CORD

437-83936-01-00

wysyłamy w 24-48H (4 szt.)

25.12  22.61  najniższa cena: 22.61
32

MAIN SWITCH ASSY

4GB-82510-11-00 => 4GB-82510-12-00

wysyłamy w 3-7 dni

271.74  244.57  najniższa cena: 244.57
33

NUT, MAIN SWITCH

3HN-82569-00-00

wysyłamy w 3-7 dni

24.11  21.70  najniższa cena: 21.70
34

CAP, KEY

3HN-82579-00-00

wysyłamy w 3-7 dni

62.99  56.69  najniższa cena: 56.69
35

CLAMP

90465-10098-00

wysyłamy w 3-7 dni

4.87  4.38  najniższa cena: 4.38
36

ENGINE STOP SWITCH A

5YF-82550-00-00

wysyłamy w 3-7 dni

483.25  434.93  najniższa cena: 434.93
37

BAND,SWITCH CORD

437-83936-11-00

wysyłamy w 3-7 dni

25.12  22.61  najniższa cena: 22.61
37

BAND,SWITCH CORD

3TB-83936-00-00 => 437-83936-11-00

wysyłamy w 3-7 dni

25.12  22.61  najniższa cena: 22.61
38

CLAMP

90464-15195-00

wysyłamy w 3-7 dni

14.80  13.32  najniższa cena: 13.32
