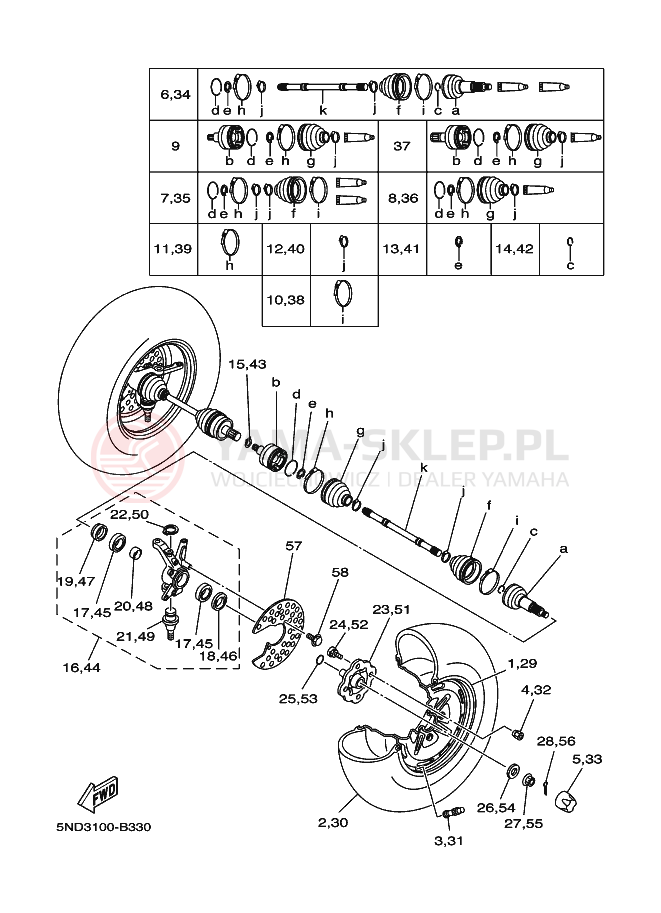

Schemat "Koło przód" do Yamaha KODIAK 4WD

Lp.	nazwa i numer części	cena
1	WHEEL COMP. 5ND-F5180-00-00 5NDF51800000 5ND-F5180-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	863.64 zł 777.28 zł najniższa cena: 777.28 zł 777.28
2	TIRE (AT25X8-12 M911Y) 94108-12802-00 941081280200 94108-12802 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	703.44 zł 633.10 zł najniższa cena: 633.10 zł 633.1
3	VALVE, RIM (TR413) 93900-00813-00 => 93900-00812-00 939000081300 93900-00813-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	21.91 zł 19.72 zł najniższa cena: 19.72 zł 19.72
4	NUT,SPEC'L SHAPE (AT 90179-10540-00 901791054000 90179-10540-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
5	CAP,WHEEL 5GT-2512A-00-00 5GT2512A0000 5GT-2512A-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	44.74 zł 40.27 zł najniższa cena: 40.27 zł 40.27
6	BALL JOINT SET 5ND-F510F-00-00 5NDF510F0000 5ND-F510F-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	1821.93 zł 1639.74 zł najniższa cena: 1639.74 zł 1639.74
7	BOOT SET (BALL JOINT (BALL JOINT) 5KM-2510G-00-00 5KM2510G0000 5KM-2510G-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	388.00 zł 349.20 zł najniższa cena: 349.20 zł 349.2
8	BOOT SET (DOUBLE OFF 5KM-2510H-00-00 5KM2510H0000 5KM-2510H-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	382.68 zł 344.41 zł najniższa cena: 344.41 zł 344.41
9	DOUBLE OFF SET JOINT LH 5KM-2510J-00-00 5KM2510J0000 5KM-2510J-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	2179.38 zł 1961.44 zł najniższa cena: 1961.44 zł 1961.44
10	BOOT BAND (BALL JOIN (BALL JOINT) 3HN-2511G-01-00 3HN2511G0100 3HN-2511G-01-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	74.73 zł 67.26 zł najniższa cena: 67.26 zł 67.26
11	BOOT BAND,DBL OFFSET (DOUBLE OFFSETJOINT) 4KB-2511H-00-00 4KB2511H0000 4KB-2511H-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	79.75 zł 71.78 zł najniższa cena: 71.78 zł 71.78
12	BOOT BAND (SMALL) (SMALL) 3HN-2512G-01-00 3HN2512G0100 3HN-2512G-01-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	32.24 zł 29.02 zł najniższa cena: 29.02 zł 29.02
13	SNAP RING 2HR-2512J-00-00 2HR2512J0000 2HR-2512J-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	20.89 zł 18.80 zł najniższa cena: 18.80 zł 18.8
14	CIRCLIP 4KB-2512H-00-00 4KB2512H0000 4KB-2512H-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	17.93 zł 16.14 zł najniższa cena: 16.14 zł 16.14
15	CLIP, DRIVE SHAFT 5KM-45531-10-00 5KM455311000 5KM-45531-10-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	7.11 zł 6.40 zł najniższa cena: 6.40 zł 6.4
16	STEERING KNUCKLE ASSY (LEFT) 5ND-F3501-00-00 5NDF35010000 5ND-F3501-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	1406.60 zł 1265.94 zł najniższa cena: 1265.94 zł 1265.94
17	BEARING 93306-006Y2-00 93306006Y200 93306-006Y2-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	153.14 zł 137.83 zł najniższa cena: 137.83 zł 137.83
18	OIL SEAL 93106-38046-00 931063804600 93106-38046-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	66.96 zł 60.26 zł najniższa cena: 60.26 zł 60.26
19	OIL SEAL 93106-38047-00 931063804700 93106-38047-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	67.87 zł 61.08 zł najniższa cena: 61.08 zł 61.08
20	SPACER 90560-30325-00 905603032500 90560-30325-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	72.84 zł 65.56 zł najniższa cena: 65.56 zł 65.56
21	BALL JOINT 1 5FU-F3549-00-00 => 37S-23549-01-00 5FUF35490000 5FU-F3549-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	292.56 zł 263.30 zł najniższa cena: 263.30 zł 263.3
22	CIRCLIP,S-TYPE 93410-32826-00 => 93410-32075-00 934103282600 93410-32826 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
23	HUB, FRONT 5ND-F5111-10-00 5NDF51111000 5ND-F5111-10 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	730.66 zł 657.59 zł najniższa cena: 657.59 zł 657.59
24	BOLT 90114-10804-00 => 1P0-F5411-00-00 901141080400 90114-10804 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 24-48H (4 szt.)	17.93 zł 16.14 zł najniższa cena: 16.14 zł 16.14
25	O-RING 93210-27666-00 932102766600 93210-27666-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 24-48H (1 szt.)	6.19 zł 5.57 zł najniższa cena: 5.57 zł 5.57
26	WASHER, PLATE 90201-168R1-00 => 90201-16804-00 90201168R100 90201-168R1 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	52.88 zł 47.59 zł najniższa cena: 47.59 zł 47.59
26	WASHER, PLATE 90201-16804-00 902011680400 90201-16804-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	52.88 zł 47.59 zł najniższa cena: 47.59 zł 47.59
27	NUT, CASTLE 90171-16001-00 901711600100 90171-16001-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	58.25 zł 52.43 zł najniższa cena: 52.43 zł 52.43
28	PIN,COTTER 91401-30030-00 => 91490-30030-00 914013003000 91401-30030 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 24-48H (4 szt.)	13.05 zł 11.75 zł najniższa cena: 11.75 zł 11.75
29	WHEEL COMP. 5ND-F5180-00-00 5NDF51800000 5ND-F5180-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	863.64 zł 777.28 zł najniższa cena: 777.28 zł 777.28
30	TIRE (AT25X8-12 M911Y) 94108-12802-00 941081280200 94108-12802 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	703.44 zł 633.10 zł najniższa cena: 633.10 zł 633.1
31	VALVE, RIM (TR413) 93900-00813-00 => 93900-00812-00 939000081300 93900-00813-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	21.91 zł 19.72 zł najniższa cena: 19.72 zł 19.72
32	NUT,SPEC'L SHAPE (AT 90179-10540-00 901791054000 90179-10540-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
33	CAP,WHEEL 5GT-2512A-00-00 5GT2512A0000 5GT-2512A-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	44.74 zł 40.27 zł najniższa cena: 40.27 zł 40.27
34	BALL JOINT SET 5ND-F510F-00-00 5NDF510F0000 5ND-F510F-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	1821.93 zł 1639.74 zł najniższa cena: 1639.74 zł 1639.74
35	BOOT SET (BALL JOINT (BALL JOINT) 5KM-2510G-00-00 5KM2510G0000 5KM-2510G-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	388.00 zł 349.20 zł najniższa cena: 349.20 zł 349.2
36	BOOT SET (DOUBLE OFF 5KM-2510H-00-00 5KM2510H0000 5KM-2510H-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	382.68 zł 344.41 zł najniższa cena: 344.41 zł 344.41
37	DOUBLE OFF SET JOINT RH 5KM-2510J-10-00 5KM2510J1000 5KM-2510J-10-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	2179.38 zł 1961.44 zł najniższa cena: 1961.44 zł 1961.44
38	BOOT BAND (BALL JOIN (BALL JOINT) 3HN-2511G-01-00 3HN2511G0100 3HN-2511G-01-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	74.73 zł 67.26 zł najniższa cena: 67.26 zł 67.26
39	BOOT BAND,DBL OFFSET (DOUBLE OFFSETJOINT) 4KB-2511H-00-00 4KB2511H0000 4KB-2511H-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	79.75 zł 71.78 zł najniższa cena: 71.78 zł 71.78
40	BOOT BAND (SMALL) (SMALL) 3HN-2512G-01-00 3HN2512G0100 3HN-2512G-01-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	32.24 zł 29.02 zł najniższa cena: 29.02 zł 29.02
41	SNAP RING 2HR-2512J-00-00 2HR2512J0000 2HR-2512J-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	20.89 zł 18.80 zł najniższa cena: 18.80 zł 18.8
42	CIRCLIP 4KB-2512H-00-00 4KB2512H0000 4KB-2512H-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	17.93 zł 16.14 zł najniższa cena: 16.14 zł 16.14
43	CIRCLIP,INNER 93450-22119-00 934502211900 93450-22119-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	8.65 zł 7.79 zł najniższa cena: 7.79 zł 7.79
44	STEERING KNUCKLE ASSY (RIGHT) 5ND-F3502-00-00 5NDF35020000 5ND-F3502-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	2048.48 zł 1843.63 zł najniższa cena: 1843.63 zł 1843.63
45	BEARING 93306-006Y2-00 93306006Y200 93306-006Y2-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	153.14 zł 137.83 zł najniższa cena: 137.83 zł 137.83
46	OIL SEAL 93106-38046-00 931063804600 93106-38046-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	66.96 zł 60.26 zł najniższa cena: 60.26 zł 60.26
47	OIL SEAL 93106-38047-00 931063804700 93106-38047-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	67.87 zł 61.08 zł najniższa cena: 61.08 zł 61.08
48	SPACER 90560-30325-00 905603032500 90560-30325-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	72.84 zł 65.56 zł najniższa cena: 65.56 zł 65.56
49	BALL JOINT 1 5FU-F3549-00-00 => 37S-23549-01-00 5FUF35490000 5FU-F3549-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	292.56 zł 263.30 zł najniższa cena: 263.30 zł 263.3
50	CIRCLIP,S-TYPE 93410-32826-00 => 93410-32075-00 934103282600 93410-32826 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
51	HUB, FRONT 5ND-F5111-10-00 5NDF51111000 5ND-F5111-10 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	730.66 zł 657.59 zł najniższa cena: 657.59 zł 657.59
52	BOLT 90114-10804-00 => 1P0-F5411-00-00 901141080400 90114-10804 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 24-48H (4 szt.)	17.93 zł 16.14 zł najniższa cena: 16.14 zł 16.14
53	O-RING 93210-27666-00 932102766600 93210-27666-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 24-48H (1 szt.)	6.19 zł 5.57 zł najniższa cena: 5.57 zł 5.57
54	WASHER, PLATE 90201-168R1-00 => 90201-16804-00 90201168R100 90201-168R1 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	52.88 zł 47.59 zł najniższa cena: 47.59 zł 47.59
54	WASHER, PLATE 90201-16804-00 902011680400 90201-16804-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	52.88 zł 47.59 zł najniższa cena: 47.59 zł 47.59
55	NUT, CASTLE 90171-16001-00 901711600100 90171-16001-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	58.25 zł 52.43 zł najniższa cena: 52.43 zł 52.43
56	PIN,COTTER 91401-30030-00 => 91490-30030-00 914013003000 91401-30030 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 24-48H (4 szt.)	13.05 zł 11.75 zł najniższa cena: 11.75 zł 11.75
57	RING, WHEEL 1 (LEF 5ND-F514A-00-00 5NDF514A0000 5ND-F514A-00-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	82.46 zł 74.21 zł najniższa cena: 74.21 zł 74.21
58	BOLT, FLANGE 9582P-06012-00 => 95022-06008-00 9582P0601200 9582P-06012-00 https://yama-sklep.pl/image/scheme/24966f4091d2935af224952e26634f65d0354e44333130302d42333330.png wysyłamy w 3-7 dni	2.67 zł 2.40 zł najniższa cena: 2.40 zł 2.4
