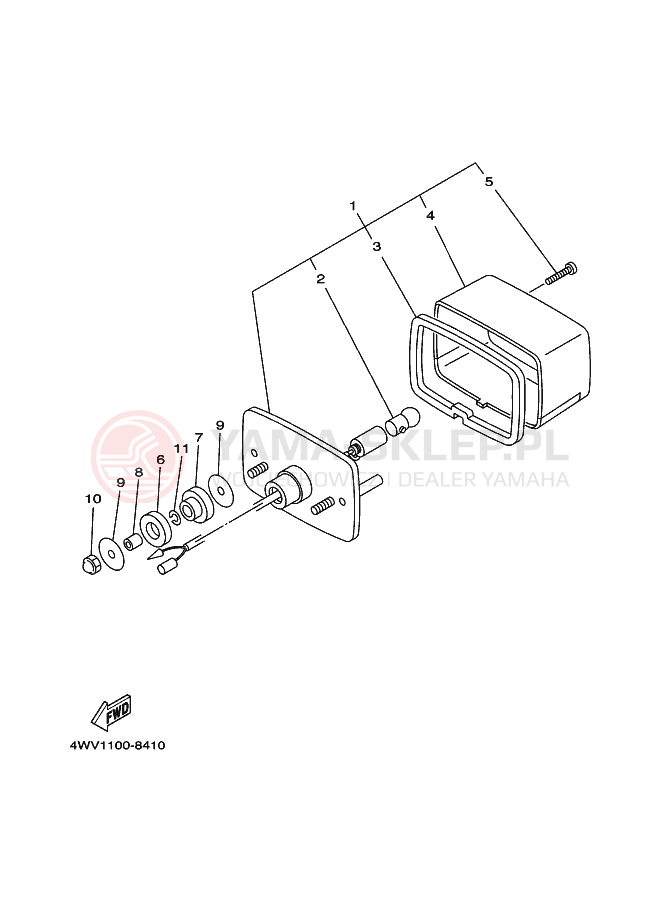

Schemat "Oświetlenie tył" do Yamaha YFM600FWA

Lp.	nazwa i numer części	cena
1	TAILLIGHT UNIT ASSY (USA) 4XE-84710-00-00 4XE847100000 4XE-84710-00-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	199.85 zł 179.87 złnajniższa cena: 179.87 zł 179.87
2	.BULB 3GD-84714-00-00 3GD847140000 3GD-84714-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	32.42 zł 29.18 złnajniższa cena: 29.18 zł 29.18
3	GASKET,LENS 1K8-84523-00-00 1K8845230000 1K8-84523-00-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	42.28 zł 38.05 złnajniższa cena: 38.05 zł 38.05
4	.LENS, TAILLIGHT 3L6-84521-00-00 3L6845210000 3L6-84521-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	84.76 zł 76.28 złnajniższa cena: 76.28 zł 76.28
5	.SCREW, LENS FITTING 2E9-84524-00-00 2E9845240000 2E9-84524-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
6	WASHER,PLATE 90202-14077-00 902021407700 90202-14077-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
7	GROMMET 90480-14088-00 904801408800 90480-14088-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	40.60 zł 36.54 złnajniższa cena: 36.54 zł 36.54
8	COLLAR 90387-06299-00 => 90387-07598-00 903870629900 90387-06299-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 24-48H (2 szt.)	20.96 zł 18.86 złnajniższa cena: 18.86 zł 18.86
8	COLLAR 90387-07598-00 903870759800 90387-07598-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 24-48H (2 szt.)	20.96 zł 18.86 złnajniższa cena: 18.86 zł 18.86
9	WASHER,PLATE 90201-06074-00 902010607400 90201-06074-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
10	NUT(4MY) 95307-06800-00 953070680000 95307-06800-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	5.76 zł 5.18 złnajniższa cena: 5.18 zł 5.18
11	WASHER,PLATE 90201-154E9-00 90201154E900 90201-154E9-00 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
11	WASHER,PLATE 90201-155G5-00 => 90201-154E9-00 90201155G500 90201-155G5 https://yama-sklep.pl/image/scheme/24646ceabc19c677a4de6fce4143a03c0d345756313130302d38343130.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
