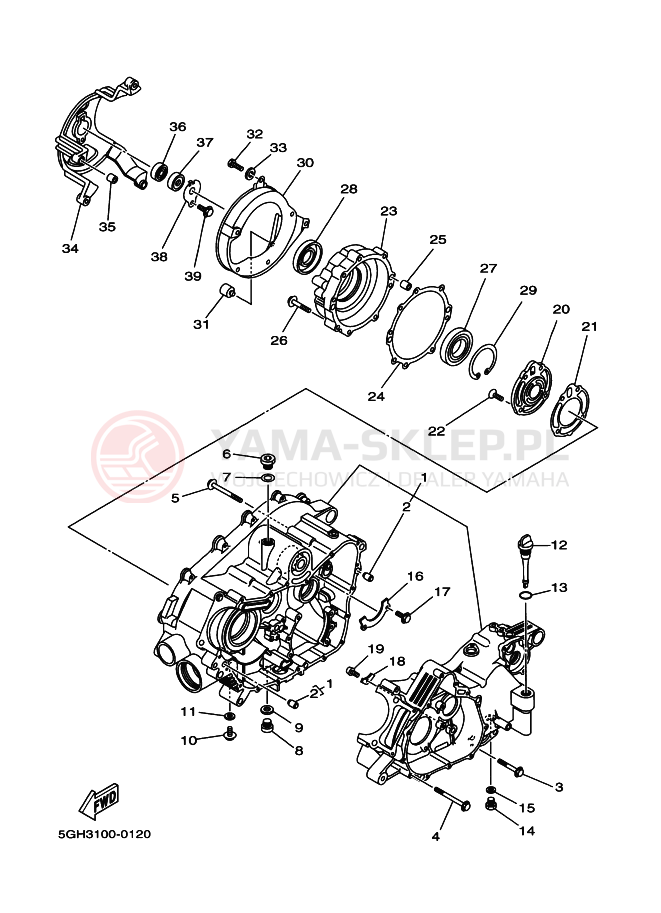

Schemat "Obudowa silnika" do Yamaha YFM400FA

Lp.	nazwa i numer części	cena
1	CRANKCASE ASSY 5GH-15100-00-00 5GH151000000 5GH-15100-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	8105.70 zł 7295.13 zł najniższa cena: 7295.13 zł 7295.13
2	PIN,DOWEL 99530-10014-00 995301001400 99530-10014-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (1 szt.)	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
3	BOLT,SMALL FLANGE 95027-06040-00 950270604000 95027-06040-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (1 szt.)	7.55 zł 6.80 zł najniższa cena: 6.80 zł 6.8
4	BOLT, SMALL FLANGE 95027-06065-00 950270606500 95027-06065-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	7.55 zł 6.80 zł najniższa cena: 6.80 zł 6.8
5	BOLT, SMALL FLANGE 95027-06065-00 950270606500 95027-06065-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	7.55 zł 6.80 zł najniższa cena: 6.80 zł 6.8
6	PLUG,STRAIGHT SCRW 90340-18101-00 903401810100 90340-18101-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	59.02 zł 53.12 zł najniższa cena: 53.12 zł 53.12
7	WASHER,PLATE 90201-186F1-00 90201186F100 90201-186F1-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	13.79 zł 12.41 zł najniższa cena: 12.41 zł 12.41
8	PLUG, STRAIGHT SCREW 90340-14002-00 903401400200 90340-14002-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (3 szt.)	27.44 zł 24.70 zł najniższa cena: 24.70 zł 24.7
8	PLUG, STRAIGHT SCREW 90340-14046-00 => 90340-14002-00 903401404600 90340-14046 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (3 szt.)	27.44 zł 24.70 zł najniższa cena: 24.70 zł 24.7
9	GASKET 214-11198-01-00 214111980100 214-11198-01-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (ponad 10 szt.)	16.52 zł 14.87 zł najniższa cena: 14.87 zł 14.87
10	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (2 szt.)	10.85 zł 9.77 zł najniższa cena: 9.77 zł 9.77
10	BOLT, FLANGE 95827-08012-00 => 95817-08012-00 958270801200 95827-08012 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (2 szt.)	10.85 zł 9.77 zł najniższa cena: 9.77 zł 9.77
11	WASHER,PLATE 90430-08119-00 => 90201-08087-00 904300811900 90430-08119-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (3 szt.)	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
12	PLUG, OIL LEVEL 5GH-15362-00-00 5GH153620000 5GH-15362-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	62.99 zł 56.69 zł najniższa cena: 56.69 zł 56.69
13	O-RING 93210-19522-00 932101952200 93210-19522-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	15.30 zł 13.77 zł najniższa cena: 13.77 zł 13.77
14	PLUG,STRAIGHT SCRW 90340-14029-00 903401402900 90340-14029-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	26.81 zł 24.13 zł najniższa cena: 24.13 zł 24.13
15	GASKET 214-11198-01-00 214111980100 214-11198-01-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (ponad 10 szt.)	16.52 zł 14.87 zł najniższa cena: 14.87 zł 14.87
16	PLATE, BEARING COVER 5GH-15388-00-00 5GH153880000 5GH-15388-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	48.71 zł 43.84 zł najniższa cena: 43.84 zł 43.84
17	BOLT, FLANGE 95827-06012-00 => 95817-06012-00 958270601200 95827-06012-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
17	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
18	PLATE, BEARING COVER 2K7-15383-00-00 2K7153830000 2K7-15383-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	39.40 zł 35.46 zł najniższa cena: 35.46 zł 35.46
19	SCREW,COUNTERSUNK 90151-06014-00 901510601400 90151-06014-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	11.05 zł 9.95 zł najniższa cena: 9.95 zł 9.95
20	COVER, AIR CLEANER 5GH-15414-00-00 5GH154140000 5GH-15414-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	535.17 zł 481.65 zł najniższa cena: 481.65 zł 481.65
21	GASKET 1 5GH-15454-00-00 5GH154540000 5GH-15454-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	27.33 zł 24.60 zł najniższa cena: 24.60 zł 24.6
22	SCREW, FLAT 98707-06020-00 987070602000 98707-06020-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
23	HOUSING, BEARING 1 5GH-15163-00-00 5GH151630000 5GH-15163-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	679.59 zł 611.63 zł najniższa cena: 611.63 zł 611.63
24	GASKET, CARBURETOR C 5GH-15463-00-00 5GH154630000 5GH-15463-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	103.36 zł 93.02 zł najniższa cena: 93.02 zł 93.02
25	PIN,DOWEL 99530-10114-00 => 91810-14X00-00 995301011400 99530-10114-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (ponad 10 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
26	BOLT,SMALL FLANGE 95027-06040-00 950270604000 95027-06040-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (1 szt.)	7.55 zł 6.80 zł najniższa cena: 6.80 zł 6.8
27	BEARING 93316-01003-00 933160100300 93316-01003-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	351.17 zł 316.05 zł najniższa cena: 316.05 zł 316.05
28	OIL SEAL 93102-32483-00 931023248300 93102-32483-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (2 szt.)	63.59 zł 57.23 zł najniższa cena: 57.23 zł 57.23
29	CIRCLIP 93420-80066-00 934208006600 93420-80066-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	76.54 zł 68.89 zł najniższa cena: 68.89 zł 68.89
29	CIRCLIP 99009-80500-00 => 93420-80066-00 990098050000 99009-80500-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	76.54 zł 68.89 zł najniższa cena: 68.89 zł 68.89
30	COVER 5GH-15333-00-00 5GH153330000 5GH-15333-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (1 szt.)	403.49 zł 363.14 zł najniższa cena: 363.14 zł 363.14
31	DAMPER,ENGINE MOUNT 5GH-15338-00-00 5GH153380000 5GH-15338-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	41.07 zł 36.96 zł najniższa cena: 36.96 zł 36.96
32	BOLT 97327-06016-00 973270601600 97327-06016 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	5.74 zł 5.17 zł najniższa cena: 5.17 zł 5.17
33	WASHER,SPRING 92907-06100-00 929070610000 92907-06100-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (4 szt.)	3.01 zł 2.71 zł najniższa cena: 2.71 zł 2.71
34	HOUSING, BEARING 5GH-15442-00-00 5GH154420000 5GH-15442-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	775.81 zł 698.23 zł najniższa cena: 698.23 zł 698.23
35	PIN, DOWEL 91810-20001-00 918102000100 91810-20001-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
36	BEARING 93306-20120-00 => 93306-20119-00 933062012000 93306-20120 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (1 szt.)	95.78 zł 86.20 zł najniższa cena: 86.20 zł 86.2
36	BEARING 93306-20119-00 933062011900 93306-20119-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (1 szt.)	95.78 zł 86.20 zł najniższa cena: 86.20 zł 86.2
37	OIL SEAL 93101-12168-00 931011216800 93101-12168-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (1 szt.)	37.02 zł 33.32 zł najniższa cena: 33.32 zł 33.32
38	PLATE, BEARING COVER 4WV-15381-00-00 4WV153810000 4WV-15381-00-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 3-7 dni	39.85 zł 35.87 zł najniższa cena: 35.87 zł 35.87
39	BOLT,FLANGE (4MY) 95027-06012-00 950270601200 95027-06012-00 https://yama-sklep.pl/image/scheme/24cf0435591a7539b1472c717c0dc9ca77354748333130302d30313230.png wysyłamy w 24-48H (8 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
