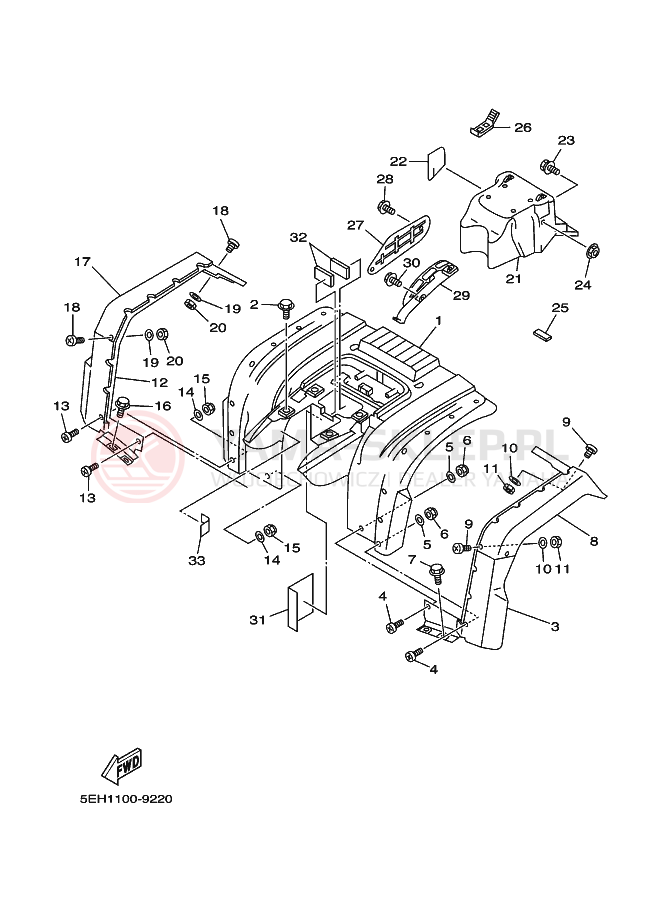

Schemat "Tylny błotnik" do Yamaha YFM400FWBL

Lp.	nazwa i numer części	cena
1	FENDER,REAR COMP. UR RTR 4SH-W2161-41-00 4SHW21614100 4SH-W2161-41-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni
2	BOLT, HEXAGON 97017-06016-00 970170601600 97017-06016-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
2	BOLT, HEXAGON 90119-06056-00 => 97017-06016-00 901190605600 90119-06056 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
3	FLAP 4GB-21621-01-00 4GB216210100 4GB-21621-01-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	641.72 zł 577.55 zł najniższa cena: 577.55 zł 577.55
4	SCREW, BINDING 90154-05011-00 901540501100 90154-05011-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
4	SCREW, BINDING 90154-05052-00 => 90154-05011-00 901540505200 90154-05052 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
5	WASHER,PLATE 90201-05029-00 902010502900 90201-05029-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
6	NUT, FLANGE (4GB) 95707-05300-00 957070530000 95707-05300-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	7.64 zł 6.88 zł najniższa cena: 6.88 zł 6.88
7	BOLT, HEXAGON 90119-06108-00 => 97017-06016-00 901190610800 90119-06108-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
7	BOLT, HEXAGON 97017-06016-00 970170601600 97017-06016-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
8	FLAP 3 YAMAHA BLACK (033) 4GB-2162H-10-00 4GB2162H1000 4GB-2162H-10-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	656.14 zł 590.53 zł najniższa cena: 590.53 zł 590.53
9	SCREW, BINDING 90154-05052-00 => 90154-05011-00 901540505200 90154-05052 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
9	SCREW, BINDING 90154-05011-00 901540501100 90154-05011-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
10	WASHER,PLATE 90201-05029-00 902010502900 90201-05029-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
11	NUT, FLANGE (4GB) 95707-05300-00 957070530000 95707-05300-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	7.64 zł 6.88 zł najniższa cena: 6.88 zł 6.88
12	FLAP 4GB-21691-01-00 4GB216910100 4GB-21691-01-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	641.72 zł 577.55 zł najniższa cena: 577.55 zł 577.55
13	SCREW, BINDING 90154-05052-00 => 90154-05011-00 901540505200 90154-05052 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
13	SCREW, BINDING 90154-05011-00 901540501100 90154-05011-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
14	WASHER,PLATE 90201-05029-00 902010502900 90201-05029-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
15	NUT, FLANGE (4GB) 95707-05300-00 957070530000 95707-05300-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	7.64 zł 6.88 zł najniższa cena: 6.88 zł 6.88
16	BOLT, HEXAGON 97017-06016-00 970170601600 97017-06016-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
16	BOLT, HEXAGON 90119-06108-00 => 97017-06016-00 901190610800 90119-06108-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (5 szt.)	5.93 zł 5.34 zł najniższa cena: 5.34 zł 5.34
17	FLAP 4 YAMAHA BLACK (033) 4GB-2162J-10-00 4GB2162J1000 4GB-2162J-10-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	670.14 zł 603.13 zł najniższa cena: 603.13 zł 603.13
18	SCREW, BINDING 90154-05011-00 901540501100 90154-05011-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
18	SCREW, BINDING 90154-05052-00 => 90154-05011-00 901540505200 90154-05052 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
19	WASHER,PLATE 90201-05029-00 902010502900 90201-05029-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
20	NUT, FLANGE (4GB) 95707-05300-00 957070530000 95707-05300-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	7.64 zł 6.88 zł najniższa cena: 6.88 zł 6.88
21	BOX COMP. 1YW-2160A-00-00 1YW2160A0000 1YW-2160A-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	1378.76 zł 1240.88 zł najniższa cena: 1240.88 zł 1240.88
22	PROTECTOR 4GB-21652-00-00 4GB216520000 4GB-21652-00-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	38.25 zł 34.43 zł najniższa cena: 34.43 zł 34.43
23	BOLT, WITH WASHER 90119-06226-00 901190622600 90119-06226-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	17.50 zł 15.75 zł najniższa cena: 15.75 zł 15.75
23	BOLT, WITH WASHER 90119-06060-00 => 90119-06226-00 901190606000 90119-06060 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	17.50 zł 15.75 zł najniższa cena: 15.75 zł 15.75
24	NUT-U 95604-06200-00 956040620000 95604-06200-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (4 szt.)	8.65 zł 7.79 zł najniższa cena: 7.79 zł 7.79
24	NUT-U 95607-06200-00 => 95604-06200-00 956070620000 95607-06200-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (4 szt.)	8.65 zł 7.79 zł najniższa cena: 7.79 zł 7.79
25	DAMPER 1 1YW-21638-00-00 1YW216380000 1YW-21638-00-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	9.41 zł 8.47 zł najniższa cena: 8.47 zł 8.47
26	BAND 59V-21646-00-00 59V216460000 59V-21646-00-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	68.89 zł 62.00 zł najniższa cena: 62.00 zł 62
27	COVER,REAR FNDR.3 2HR-2163E-00-00 2HR2163E0000 2HR-2163E-00-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	432.86 zł 389.57 zł najniższa cena: 389.57 zł 389.57
28	BOLT,FLANGE 95807-06010-00 => 95817-06010-00 958070601000 95807-06010-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
28	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
29	COVER,REAR FENDER 3 2HR-2163F-01-00 2HR2163F0100 2HR-2163F-01-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	557.33 zł 501.60 zł najniższa cena: 501.60 zł 501.6
30	BOLT,FLANGE 95807-06010-00 => 95817-06010-00 958070601000 95807-06010-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
30	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
31	PROTECTOR 4SH-21652-00-00 4SH216520000 4SH-21652-00-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	102.66 zł 92.39 zł najniższa cena: 92.39 zł 92.39
32	DAMPER 1 1YW-21638-00-00 1YW216380000 1YW-21638-00-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	9.41 zł 8.47 zł najniższa cena: 8.47 zł 8.47
32	DAMPER 1 26H-24145-00-00 => 1YW-21638-00-00 26H241450000 26H-24145-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	9.41 zł 8.47 zł najniższa cena: 8.47 zł 8.47
33	INSULATOR,SIDE COVER 1YW-2174A-10-00 1YW2174A1000 1YW-2174A-10-00 https://yama-sklep.pl/image/scheme/24123e51c0a71e114789630c240de1f4df354548313130302d39323230.png wysyłamy w 3-7 dni	76.30 zł 68.67 zł najniższa cena: 68.67 zł 68.67
