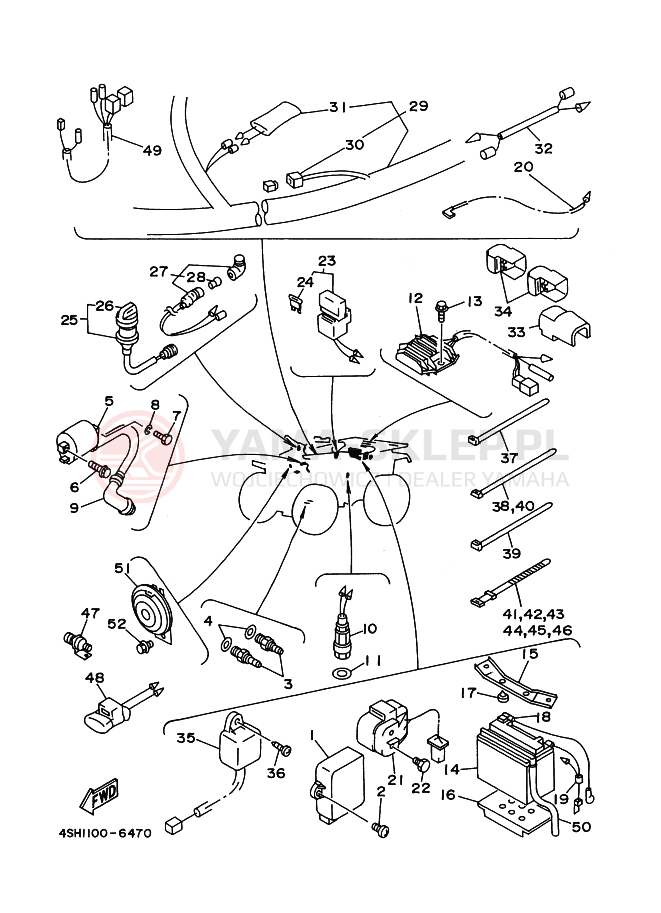

Schemat "układ elektryczny" do Yamaha YFM400FW

Lp.	nazwa i numer części	cena
1	C.D.I UNIT ASSY 4KB-85540-30-00 4KB855403000 4KB-85540-30-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	2007.09 zł 1806.38 złnajniższa cena: 1806.38 zł 1806.38
1	C.D.I UNIT ASSY 4SH-85540-00-00 => 4KB-85540-30-00 4SH855400000 4SH-85540-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	2007.09 zł 1806.38 złnajniższa cena: 1806.38 zł 1806.38
2	BOLT,SOCKET 98907-06016-00 989070601600 98907-06016-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
3	NEUTRAL SWITCH ASSY 3GB-82540-00-00 => 3GB-82540-01-00 3GB825400000 3GB-82540-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (2 szt.)	212.64 zł 191.38 złnajniższa cena: 191.38 zł 191.38
3	NEUTRAL SWITCH ASSY 3GB-82540-01-00 3GB825400100 3GB-82540-01-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (2 szt.)	212.64 zł 191.38 złnajniższa cena: 191.38 zł 191.38
4	GASKET 90430-10148-00 904301014800 90430-10148-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (2 szt.)	10.25 zł 9.23 złnajniższa cena: 9.23 zł 9.23
5	IGNITION COIL ASSY 3GD-82310-10-00 3GD823101000 3GD-82310-10-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	524.10 zł 471.69 złnajniższa cena: 471.69 zł 471.69
6	BOLT 90109-06723-00 901090672300 90109-06723-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
7	BOLT, HEXAGON 97017-06020-00 970170602000 97017-06020-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (3 szt.)	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
8	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
9	PLUG CAP ASSY 371-82370-00-00 => 4VW-82370-00-00 371823700000 371-82370-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	85.69 zł 77.12 złnajniższa cena: 77.12 zł 77.12
9	PLUG CAP ASSY 4VW-82370-00-00 4VW823700000 4VW-82370-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	85.69 zł 77.12 złnajniższa cena: 77.12 zł 77.12
10	THERMO UNIT 4GB-83591-00-00 4GB835910000 4GB-83591-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	479.75 zł 431.78 złnajniższa cena: 431.78 zł 431.78
11	WASHER,PLATE 90201-12172-00 902011217200 90201-12172-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	25.85 zł 23.27 złnajniższa cena: 23.27 zł 23.27
12	RECTIFIER & REGULATOR ASSY 4KB-81960-01-00 4KB819600100 4KB-81960-01 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	1437.56 zł 1293.80 złnajniższa cena: 1293.80 zł 1293.8
13	BOLT, FLANGE 95817-06020-00 958170602000 95817-06020-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (6 szt.)	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
14	BATTERY ASSY (GS CB14A-A2) YME-82110-61-00 YME821106100 YME-82110-61-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	415.48 zł 373.93 złnajniższa cena: 373.93 zł 373.93
14	BATTERY ASSY 4SH-82100-20-00 4SH821002000 4SH-82100-20 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	716.57 zł 644.91 złnajniższa cena: 644.91 zł 644.91
14	BATTERY ASSY 4SH-82100-01-00 4SH821000100 4SH-82100-01 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni
14	BATTERY ASSY 4SH-82100-00-00 4SH821000000 4SH-82100-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	716.57 zł 644.91 złnajniższa cena: 644.91 zł 644.91
14	BATTERY ASSY (GS CB14A-A2) 24W-82110-09-00 => YME-82110-61-00 24W821100900 24W-82110-09 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	415.48 zł 373.93 złnajniższa cena: 373.93 zł 373.93
15	BRACKET,BATTERY 4SH-82128-00-00 4SH821280000 4SH-82128-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	109.15 zł 98.24 złnajniższa cena: 98.24 zł 98.24
16	DAMPER 2 4BD-21639-00-00 4BD216390000 4BD-21639-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	106.73 zł 96.06 złnajniższa cena: 96.06 zł 96.06
16	DAMPER 2 UR 4SH-21639-00-00 4SH216390000 4SH-21639-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	177.75 zł 159.98 złnajniższa cena: 159.98 zł 159.98
17	DAMPER,SEAT 4G0-24723-00-00 4G0247230000 4G0-24723-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	24.58 zł 22.12 złnajniższa cena: 22.12 zł 22.12
18	WIRE, PLUS LEAD 4SH-82115-10-00 4SH821151000 4SH-82115-10 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	202.75 zł 182.48 złnajniższa cena: 182.48 zł 182.48
18	WIRE,PLUS LEAD UR 4SH-82115-00-00 4SH821150000 4SH-82115-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	202.75 zł 182.48 złnajniższa cena: 182.48 zł 182.48
19	WIRE, MINUS LEAD 4SH-82116-00-00 4SH821160000 4SH-82116-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	161.57 zł 145.41 złnajniższa cena: 145.41 zł 145.41
19	WIRE, MINUS LEAD 4SH-82116-10-00 4SH821161000 4SH-82116-10 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	161.57 zł 145.41 złnajniższa cena: 145.41 zł 145.41
20	WIRE,LEAD 3HN-82541-00-00 3HN825410000 3HN-82541-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	68.52 zł 61.67 złnajniższa cena: 61.67 zł 61.67
21	STARTER RELAY ASSY 4KB-81940-00-00 4KB819400000 4KB-81940-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	418.06 zł 376.25 złnajniższa cena: 376.25 zł 376.25
22	BOLT,SMALL FLANGE 95027-06008-00 950270600800 95027-06008-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
23	FUSE HOLDER ASSY 4KB-82150-00-00 4KB821500000 4KB-82150-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	191.40 zł 172.26 złnajniższa cena: 172.26 zł 172.26
24	.FUSE 4AE-82151-00-00 4AE821510000 4AE-82151-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni
25	MAIN SWITCH ASSY 4GB-82510-00-00 4GB825100000 4GB-82510-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	322.54 zł 290.29 złnajniższa cena: 290.29 zł 290.29
26	CAP, KEY 3HN-82579-00-00 3HN825790000 3HN-82579-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	62.99 zł 56.69 złnajniższa cena: 56.69 zł 56.69
27	FLASHER RELAY ASSY 2HR-83350-01-00 2HR833500100 2HR-83350-01 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni
28	.BULB 123-83516-21-00 123835162100 123-83516-21 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	23.05 zł 20.75 złnajniższa cena: 20.75 zł 20.75
29	WIRE HARNESS ASSY 4SH-82590-20-00 4SH825902000 4SH-82590-20 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	2733.82 zł 2460.44 złnajniższa cena: 2460.44 zł 2460.44
29	WIRE HARNESS ASSY 4SH-82590-10-00 4SH825901000 4SH-82590-10 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni
29	WIRE HARNESS ASSY 4SH-82590-00-00 4SH825900000 4SH-82590-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni
30	RECTIFIER 2 3WP-81980-00-00 3WP819800000 3WP-81980-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	70.60 zł 63.54 złnajniższa cena: 63.54 zł 63.54
31	CIRCUIT BREAKER ASSY 4GB-82180-00-00 4GB821800000 4GB-82180-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	227.59 zł 204.83 złnajniższa cena: 204.83 zł 204.83
32	WIRE,LEAD 59V-82541-00-00 59V825410000 59V-82541-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	91.40 zł 82.26 złnajniższa cena: 82.26 zł 82.26
33	RELAY ASSY (1UY-92) 1UY-81950-92-00 1UY819509200 1UY-81950-92-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	410.50 zł 369.45 złnajniższa cena: 369.45 zł 369.45
34	RELAY ASSY (29U-93) 29U-81950-93-00 29U819509300 29U-81950-93-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	416.66 zł 374.99 złnajniższa cena: 374.99 zł 374.99
35	MOTOR CONTROL UNIT 4SH-86510-00-00 4SH865100000 4SH-86510-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	853.93 zł 768.54 złnajniższa cena: 768.54 zł 768.54
36	BOLT,SOCKET 98907-06016-00 989070601600 98907-06016-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
37	BAND,SWITCH CORD 437-83936-01-00 437839360100 437-83936-01-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
37	BAND,SWITCH CORD 341-26397-01-00 => 437-83936-01-00 341263970100 341-26397-01-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
38	BAND 80L-26397-00-00 80L263970000 80L-26397-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
39	CLAMP 12R-82591-00-00 12R825910000 12R-82591-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
40	BAND 80L-26397-00-00 80L263970000 80L-26397-00-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
41	BAND,SWITCH CORD 437-83936-01-00 437839360100 437-83936-01-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
42	BAND,SWITCH CORD 437-83936-11-00 437839361100 437-83936-11-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
43	BAND,SWITCH CORD 437-83936-11-00 437839361100 437-83936-11-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
44	BAND,SWITCH CORD 437-83936-11-00 437839361100 437-83936-11-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
45	BAND,SWITCH CORD 437-83936-11-00 437839361100 437-83936-11-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
46	BAND,SWITCH CORD 437-83936-11-00 437839361100 437-83936-11-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
47	STARTER SWITCH ASSY 3AB-83970-00-00 3AB839700000 3AB-83970-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni
48	THERMO ASSY 1AJ-82560-01-00 1AJ825600100 1AJ-82560-01-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	347.44 zł 312.70 złnajniższa cena: 312.70 zł 312.7
49	WIRE, SUB LEAD 4SH-82509-10-00 4SH825091000 4SH-82509-10 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	523.73 zł 471.36 złnajniższa cena: 471.36 zł 471.36
50	HOSE (L620) 90445-083F2-00 90445083F200 90445-083F2-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	27.54 zł 24.79 złnajniższa cena: 24.79 zł 24.79
51	HORN 50M-83371-20-00 50M833712000 50M-83371-20-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	185.14 zł 166.63 złnajniższa cena: 166.63 zł 166.63
52	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme/24edd8dbf938b53711ac3d72537787a1e8345348313130302d36343730.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
