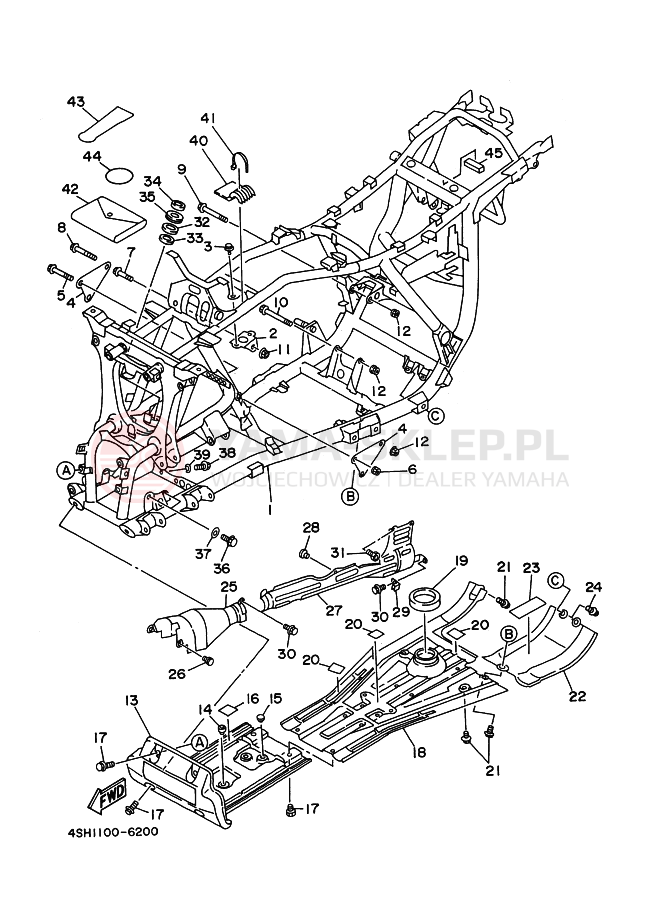

Schemat "rama" do Yamaha YFM400FW

Wybierz schemat z listy

bezpieczniki

Chłodnica, wentylator

Cięgno do odpalania

cylinder

Gaźnik

głowica

Kierownica i osprzęt

Koło przód

Koło tył

Lampa przód

licznik

naklejki

Oświetlenie tył

Pokrywa silnika

Półki zawieszenia

Pompa hamulcowa przednia

Pompa olejowa

prądnica

PRZEDNI BŁOTNIK

PRZEDNIE ZAWIESZENIE KOŁA

PRZEKŁADNIA POŚREDNIA

rama

RAMIĘ STERUJĄCE

RAMKA 2

rozrusznik

Rozrząd - łańcuszek

siedzenie

Skrzynia biegów

sprzęgło

Stopka postojowa i podnóżki

TYLNY BŁOTNIK

układ elektryczny

wahacz

Wał korbowy, tłok

WAŁ NAPĘDOWY

Wał napędowy przód

Wodziki, automat

Wtrysk paliwa

Wydech końcowy

zawieszenie tył

zawory

zbiornik paliwa

ZMIANA BIEGÓW

Wał korbowy, tłok

głowica

cylinder

Obudowa silnika

Pokrywa silnika

Gaźnik

Wtrysk paliwa

sprzęgło

Dźwignia zmiany biegów, wałek

Skrzynia biegów

Wodziki, automat

wentylator

Wałek rozrządu

zawory

Pompa olejowa

rozrusznik

prądnica

Kierownica i osprzęt

Półki zawieszenia

rama

Stopka postojowa i podnóżki

wahacz, zawieszenie tył

zawieszenie tył

Wydech końcowy

siedzenie

zbiornik paliwa

Przedni błotnik

Tylny błotnik

Koło przód

Koło tył

układ elektryczny

Pompa hamulcowa przednia

Układ hamulcowy przód

Lampa przód

lampa tył

licznik

Oświetlenie tył

naklejki

osłona / stelaż

Przeniesienie napędu

Wał napędowy

Wał napędowy przód

rama

poprzedni następny

Lp.	nazwa i numer części	cena
1	FRAME COMP. 4SH-21110-00-33 4SH211100033 4SH-21110-00-33 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni
2	STAY,ENGINE 2 4GB-21315-00-00 4GB213150000 4GB-21315-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	96.40 zł 86.76 złnajniższa cena: 86.76 zł 86.76
3	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (2 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
4	STAY,ENGINE 3 3HN-21316-00-00 3HN213160000 3HN-21316-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	74.80 zł 67.32 złnajniższa cena: 67.32 zł 67.32
5	BOLT, FLANGE (JN5) 95817-08070-00 958170807000 95817-08070-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	25.58 zł 23.02 złnajniższa cena: 23.02 zł 23.02
6	NUT, SELF LOCKING 95617-08200-00 => 90185-08169-00 956170820000 95617-08200 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	47.48 zł 42.73 złnajniższa cena: 42.73 zł 42.73
7	BOLT, FLANGE 95817-08055-00 958170805500 95817-08055-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
8	BOLT,WASHER BASED 90105-10323-00 901051032300 90105-10323-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	36.69 zł 33.02 złnajniższa cena: 33.02 zł 33.02
9	BOLT, W/BASED 90105-10480-00 901051048000 90105-10480-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	55.15 zł 49.64 złnajniższa cena: 49.64 zł 49.64
10	BOLT, WASHER BASED 90105-10409-00 901051040900 90105-10409-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	49.73 zł 44.76 złnajniższa cena: 44.76 zł 44.76
11	NUT, SELF LOCKING 95617-08200-00 => 90185-08169-00 956170820000 95617-08200 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	47.48 zł 42.73 złnajniższa cena: 42.73 zł 42.73
12	NUT,SELF-LOCKING 95617-10200-00 => 95607-10200-00 956171020000 95617-10200 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (4 szt.)	20.65 zł 18.59 złnajniższa cena: 18.59 zł 18.59
13	GUARD,ENGINE 1 2HR-2147A-00-00 2HR2147A0000 2HR-2147A-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	1153.64 zł 1038.28 złnajniższa cena: 1038.28 zł 1038.28
14	STOPPER,MAIN STAND 116-27114-00-00 116271140000 116-27114-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	29.52 zł 26.57 złnajniższa cena: 26.57 zł 26.57
15	STOPPER,MAIN STAND 128-27114-00-00 128271140000 128-27114-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (1 szt.)	33.22 zł 29.90 złnajniższa cena: 29.90 zł 29.9
16	DAMPER, LOCATING 1 27V-24181-00-00 27V241810000 27V-24181-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	7.02 zł 6.32 złnajniższa cena: 6.32 zł 6.32
17	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (2 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
18	PROTECTOR,ENGINE 3HN-21471-00-00 3HN214710000 3HN-21471-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	1224.90 zł 1102.41 złnajniższa cena: 1102.41 zł 1102.41
19	STOPPER,MAIN STAND 3HN-27114-00-00 3HN271140000 3HN-27114-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	239.36 zł 215.42 złnajniższa cena: 215.42 zł 215.42
20	DAMPER, LOCATING 1 27V-24181-00-00 27V241810000 27V-24181-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	7.02 zł 6.32 złnajniższa cena: 6.32 zł 6.32
21	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (2 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
22	STAY,TRANSFER 2HR-2147H-00-00 2HR2147H0000 2HR-2147H-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	572.86 zł 515.57 złnajniższa cena: 515.57 zł 515.57
23	DAMPER 2 38V-21486-00-00 38V214860000 38V-21486-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	100.48 zł 90.43 złnajniższa cena: 90.43 zł 90.43
24	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (2 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
25	COVER, SHAFT 1 3HN-2147J-01-00 3HN2147J0100 3HN-2147J-01 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	367.30 zł 330.57 złnajniższa cena: 330.57 zł 330.57
26	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
27	COVER, SHAFT 2 3HN-2147K-01-00 3HN2147K0100 3HN-2147K-01-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	443.22 zł 398.90 złnajniższa cena: 398.90 zł 398.9
28	DAMPER,LOCATING 1 22W-24181-00-00 22W241810000 22W-24181-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
29	CLAMP 90465-10164-00 904651016400 90465-10164 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	30.28 zł 27.25 złnajniższa cena: 27.25 zł 27.25
30	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
31	BOLT (4MY) 91317-06050-00 913170605000 91317-06050-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (4 szt.)	26.36 zł 23.72 złnajniższa cena: 23.72 zł 23.72
32	BEARING 93306-20331-00 => 93306-20348-00 933062033100 93306-20331 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (2 szt.)	112.30 zł 101.07 złnajniższa cena: 101.07 zł 101.07
33	OIL SEAL,SD-TYPE 93102-25099-00 931022509900 93102-25099-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 24-48H (1 szt.)	40.10 zł 36.09 złnajniższa cena: 36.09 zł 36.09
34	OIL SEAL,SD-TYPE 93102-25081-00 931022508100 93102-25081-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	27.49 zł 24.74 złnajniższa cena: 24.74 zł 24.74
35	HOLDER,BEARING 2GU-23872-00-00 2GU238720000 2GU-23872-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	140.53 zł 126.48 złnajniższa cena: 126.48 zł 126.48
36	BOLT,FLANGE (3GD) 95817-10025-00 958171002500 95817-10025-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
37	WASHER,PLATE 90201-08759-00 902010875900 90201-08759-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
38	BOLT (3HN) 97017-08045-00 970170804500 97017-08045-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
39	WASHER, PLATE(3XP) 90201-083P5-00 90201083P500 90201-083P5-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
40	DAMPER,LOCATING 1 2HR-24181-00-00 2HR241810000 2HR-24181-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	67.75 zł 60.98 złnajniższa cena: 60.98 zł 60.98
41	CLAMP 12R-82591-00-00 12R825910000 12R-82591-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
42	TOOL KIT 59V-28100-00-00 59V281000000 59V-28100-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	453.55 zł 408.20 złnajniższa cena: 408.20 zł 408.2
43	GAUGE, AIR 1NV-2811A-00-00 1NV2811A0000 1NV-2811A-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	247.32 zł 222.59 złnajniższa cena: 222.59 zł 222.59
44	O-RING 93210-41041-00 932104104100 93210-41041-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	4.19 zł 3.77 złnajniższa cena: 3.77 zł 3.77
45	DAMPER 1 1YW-21638-00-00 1YW216380000 1YW-21638-00-00 https://yama-sklep.pl/image/scheme/24b38543bf3633aecb7cc841be5506aad8345348313130302d36323030.png wysyłamy w 3-7 dni	9.41 zł 8.47 złnajniższa cena: 8.47 zł 8.47
