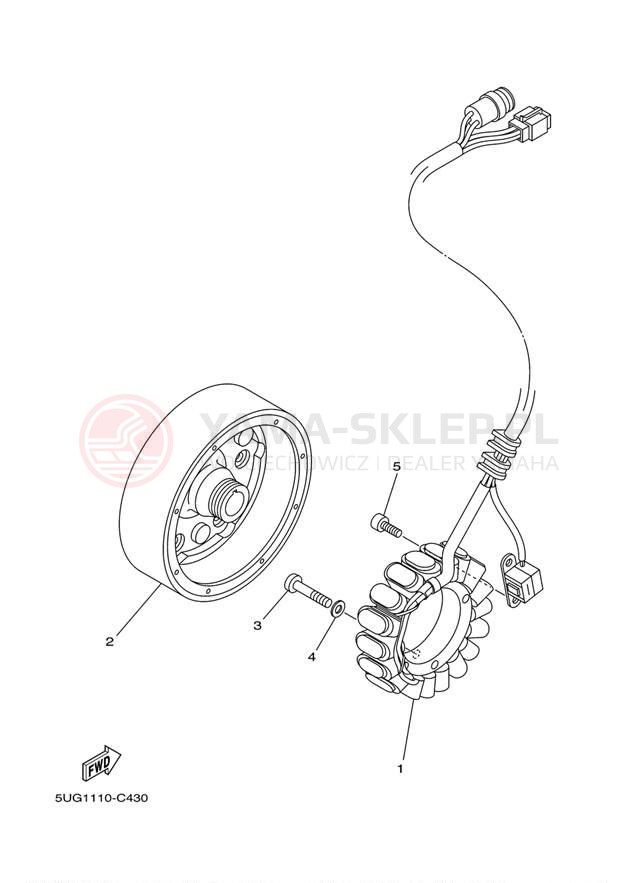

Schemat "prądnica" do Yamaha RHINO HUNTER YXR660FAHT

Lp.	nazwa i numer części	cena
1	STATOR ASSY 5KM-81410-01-00 5KM814100100 5KM-81410-01-00 https://yama-sklep.pl/image/scheme_us/28a57111e7ec0abd2b142efeed0b3669933133313431335f696d672e6a7067.jpg wysyłamy w 3-7 dni	2827.70 zł 2827.7
2	ROTOR ASSY 5KM-81450-11-00 5KM814501100 5KM-81450-11-00 https://yama-sklep.pl/image/scheme_us/28a57111e7ec0abd2b142efeed0b3669933133313431335f696d672e6a7067.jpg wysyłamy w 3-7 dni	1937.74 zł 1937.74
3	SCREW,PAN HEAD 98517-06030-00 985170603000 98517-06030-00 https://yama-sklep.pl/image/scheme_us/28a57111e7ec0abd2b142efeed0b3669933133313431335f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	7.11 zł 7.11
4	WASHER, PLATE (6TA) 92907-06600-00 929070660000 92907-06600-00 https://yama-sklep.pl/image/scheme_us/28a57111e7ec0abd2b142efeed0b3669933133313431335f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.65
5	BOLT 91317-05012-00 913170501200 91317-05012-00 https://yama-sklep.pl/image/scheme_us/28a57111e7ec0abd2b142efeed0b3669933133313431335f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	12.07 zł 12.07
