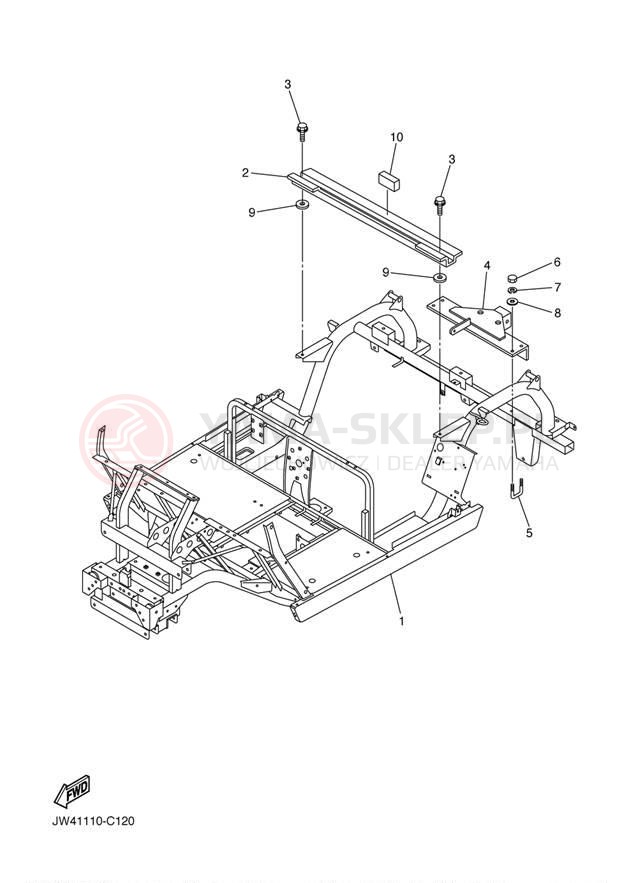

Schemat "rama" do Yamaha PRO HAULER 700 YXP700AT

Lp.	nazwa i numer części	cena
1	FRAME COMP. JU7-F2501-00-00 JU7F25010000 JU7-F2501-00-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	SUPPORT, BODY MOUN JU0-F254R-00-00 JU0F254R0000 JU0-F254R-00-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni	122.62 zł 110.36 zł najniższa cena: 110.36 zł 110.36
3	BOLT, FLANGE 9582P-08020-00 9582P0802000 9582P-08020-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.32 zł 2.99 zł najniższa cena: 2.99 zł 2.99
4	BAR, TOW JW4-F722B-00-00 JW4F722B0000 JW4-F722B-00-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni
5	BOLT 90109-10804-00 901091080400 90109-10804-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni
6	NUT,HEXAGON 90170-10805-00 901701080500 90170-10805-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni
7	WASHER,SPRING 92990-10100-00 929901010000 92990-10100-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
8	WASHER 92907-10200-00 929071020000 92907-10200-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni	10.85 zł 9.77 zł najniższa cena: 9.77 zł 9.77
9	WASHER, PLATE 90201-088S1-00 90201088S100 90201-088S1-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.32 zł 2.99 zł najniższa cena: 2.99 zł 2.99
10	DAMPER, SIDE COVER JU7-F4145-00-00 JU7F41450000 JU7-F4145-00-00 https://yama-sklep.pl/image/scheme_us/28c03ee5b8eb7487e0fbdd0a3be5ca33dd3133313333395f696d672e6a7067.jpg wysyłamy w 3-7 dni
