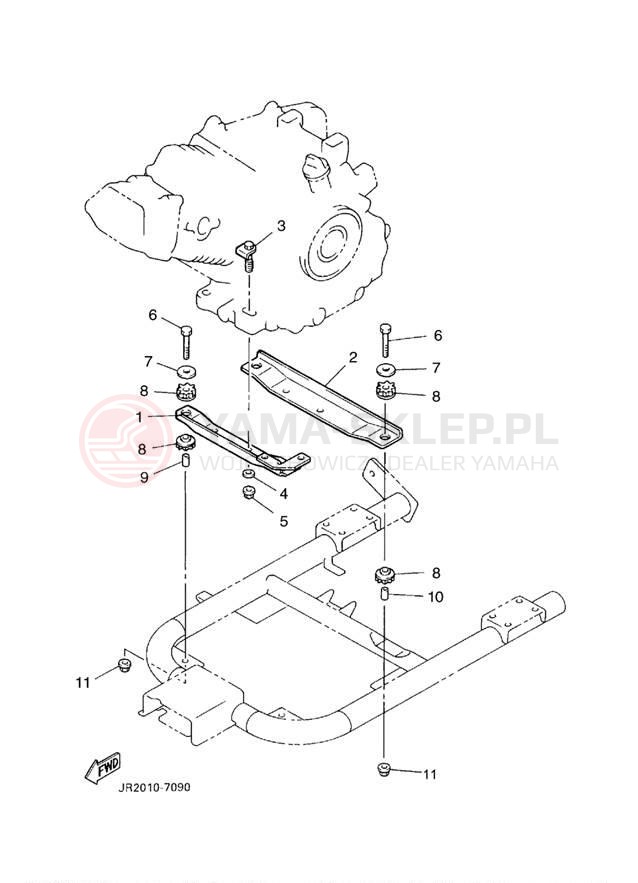

Schemat "Mocowanie silnika" do Yamaha PRO HAULER 700 YXP700AT

Lp.	nazwa i numer części	cena
1	BRACKET,ENGINE 1 JN6-F1411-01-00 JN6F14110100 JN6-F1411-01-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	BRACKET,ENGINE 2 JN6-F1419-03-00 JN6F14190300 JN6-F1419-03-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni
3	BOLT,ENGINE MOUNT JN6-F1481-01-00 JN6F14810100 JN6-F1481-01-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	37.86 zł 34.07 zł najniższa cena: 34.07 zł 34.07
4	WASHER 92907-10200-00 929071020000 92907-10200-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	10.85 zł 9.77 zł najniższa cena: 9.77 zł 9.77
5	NUT,SELF-LOCKING 90185-10154-00 901851015400 90185-10154-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	19.70 zł 17.73 zł najniższa cena: 17.73 zł 17.73
6	BOLT, HEX 90101-08870-00 901010887000 90101-08870-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.29 zł 12.86 zł najniższa cena: 12.86 zł 12.86
7	WASHER, PLATE 90201-08844-00 902010884400 90201-08844-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.97 zł 8.07 zł najniższa cena: 8.07 zł 8.07
8	DAMPER 2 JN6-F1486-10-00 JN6F14861000 JN6-F1486-10-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	41.07 zł 36.96 zł najniższa cena: 36.96 zł 36.96
9	SPACER JN6-F1459-00-00 JN6F14590000 JN6-F1459-00-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	17.54 zł 15.79 zł najniższa cena: 15.79 zł 15.79
10	SPACER JN6-F1459-10-00 JN6F14591000 JN6-F1459-10-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	23.36 zł 21.02 zł najniższa cena: 21.02 zł 21.02
11	NUT,U FLANGE 90179-08885-00 901790888500 90179-08885-00 https://yama-sklep.pl/image/scheme_us/28814589a2bf7ef528f1cd528003e7d1533133313333355f696d672e6a7067.jpg wysyłamy w 3-7 dni	2.95 zł 2.66 zł najniższa cena: 2.66 zł 2.66
