REAR AXLE - WHEEL

poprzedni następny

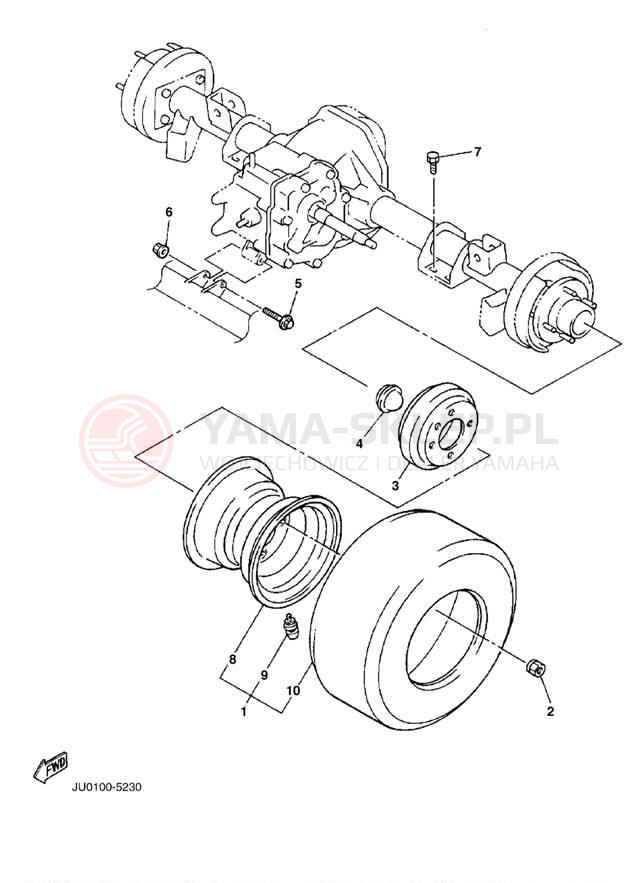

Schemat "REAR AXLE - WHEEL" do Yamaha PRO HAULER 1000 YXP1000AT

Lp.	nazwa i numer części	cena
1	WHEEL ASSY (REAR) (22X11-10 6PLY 244) JW5-F5300-00-00 JW5F53000000 JW5-F5300-00-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	NUT,SPEC'L SHAPE 90179-12262-00 901791226200 90179-12262-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	15.90 zł 14.31 zł najniższa cena: 14.31 zł 14.31
3	DRUM JU9-G6521-00-00 JU9G65210000 JU9-G6521-00-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 3-7 dni	579.85 zł 521.87 zł najniższa cena: 521.87 zł 521.87
4	COVER,HUB DUST JN6-F5118-01-00 JN6F51180100 JN6-F5118-01-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 3-7 dni	64.01 zł 57.61 zł najniższa cena: 57.61 zł 57.61
5	BOLT, FLANGE 95817-08075-00 958170807500 95817-08075-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 3-7 dni	30.02 zł 27.02 zł najniższa cena: 27.02 zł 27.02
6	NUT,SPEC'L SHAPE 90179-08491-00 901790849100 90179-08491-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
6	NUT,SPEC'L SHAPE 95707-08500-00 => 90179-08491-00 957070850000 95707-08500-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
7	BOLT, WITH WASHER 9751P-10620-00 9751P1062000 9751P-10620-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 3-7 dni	10.34 zł 9.31 zł najniższa cena: 9.31 zł 9.31
8	RIM, REAR, BLACK (YX JW5-F5390-00-00 JW5F53900000 JW5-F5390-00-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 3-7 dni
9	VALVE, RIM 93900-00815-00 939000081500 93900-00815-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 3-7 dni
10	TIRE (Duro Desert 22 94111-10802-00 941111080200 94111-10802-00 https://yama-sklep.pl/image/scheme_us/28a645f7bd87df007501c455317b87b7b73133313332305f696d672e6a7067.jpg wysyłamy w 3-7 dni
