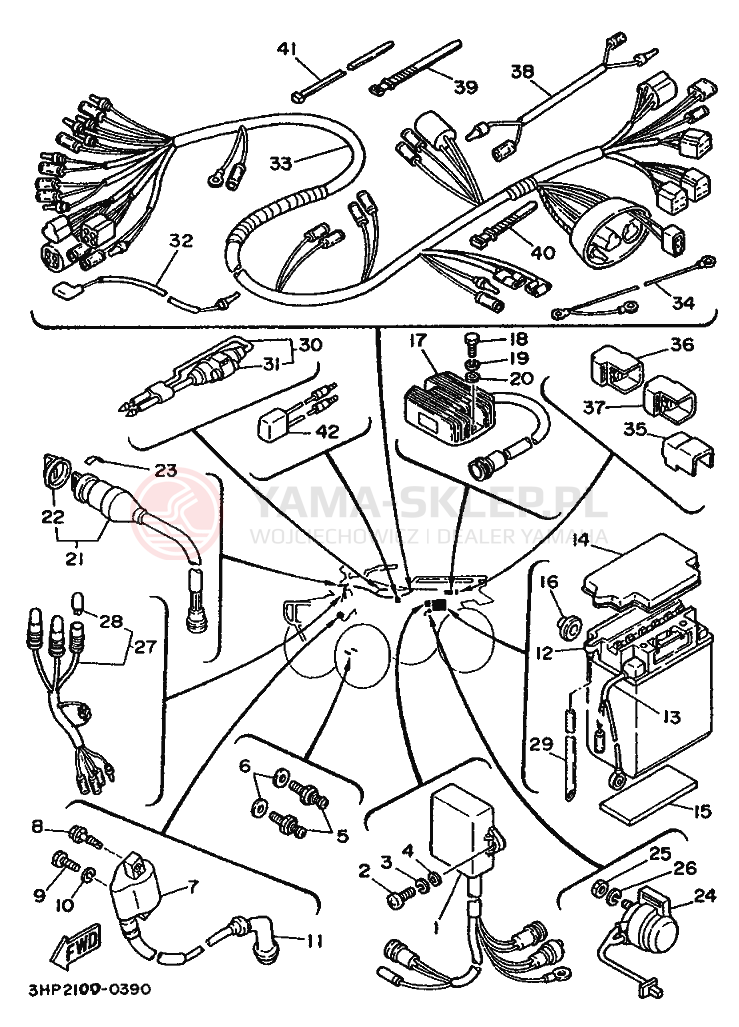

Schemat "układ elektryczny" do Yamaha YFM350ER

Lp.	nazwa i numer części	cena
1	CDI UNIT ASSY 3HN-85540-10-00 3HN855401000 3HN-85540-10-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	1360.24 zł 1224.22 zł najniższa cena: 1224.22 zł 1224.22
2	SCREW,PAN HEAD 92501-06020-00 => 98580-06020-00 925010602000 92501-06020 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (4 szt.)	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
3	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (7 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
4	WASHER 92990-06600-00 929900660000 92990-06600-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
5	NEUTRAL SWITCH ASSY 3GB-82540-00-00 => 3GB-82540-01-00 3GB825400000 3GB-82540-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (2 szt.)	212.64 zł 191.38 zł najniższa cena: 191.38 zł 191.38
6	GASKET 90430-10027-00 => 90430-10171-00 904301002700 90430-10027 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (9 szt.)	18.99 zł 17.09 zł najniższa cena: 17.09 zł 17.09
6	GASKET 90430-10171-00 904301017100 90430-10171-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (9 szt.)	18.99 zł 17.09 zł najniższa cena: 17.09 zł 17.09
7	IGNITION COIL ASSY 3GD-82310-10-00 3GD823101000 3GD-82310-10-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	524.10 zł 471.69 zł najniższa cena: 471.69 zł 471.69
8	BOLT 90109-06723-00 901090672300 90109-06723-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	8.11 zł 7.30 zł najniższa cena: 7.30 zł 7.3
9	BOLT, HEXAGON 97017-06020-00 970170602000 97017-06020-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (4 szt.)	9.80 zł 8.82 zł najniższa cena: 8.82 zł 8.82
9	BOLT, HEXAGON 97001-06020-00 => 97017-06020-00 970010602000 97001-06020 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (4 szt.)	9.80 zł 8.82 zł najniższa cena: 8.82 zł 8.82
10	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (7 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
11	PLUG CAP ASY 3NS-82370-00-00 3NS823700000 3NS-82370-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	184.19 zł 165.77 zł najniższa cena: 165.77 zł 165.77
11	PLUG CAP ASY 1UY-82370-20-00 => 3NS-82370-00-00 1UY823702000 1UY-82370-20 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	184.19 zł 165.77 zł najniższa cena: 165.77 zł 165.77
12	BATTERY ASSY 24W-82110-79-00 24W821107900 24W-82110-79 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	302.91 zł 272.62 zł najniższa cena: 272.62 zł 272.62
13	WIRE,PLUS LEAD 1YW-82115-00-00 1YW821150000 1YW-82115-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	134.60 zł 121.14 zł najniższa cena: 121.14 zł 121.14
14	COVER,BATTERY 24W-82129-00-00 24W821290000 24W-82129-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	79.21 zł 71.29 zł najniższa cena: 71.29 zł 71.29
15	SEAT,BATTERY 5Y1-82122-00-00 5Y1821220000 5Y1-82122-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	26.81 zł 24.13 zł najniższa cena: 24.13 zł 24.13
16	PAD,BATTERY 371-82121-00-00 371821210000 371-82121-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	26.36 zł 23.72 zł najniższa cena: 23.72 zł 23.72
17	RECTIFIER/REG ASSY 59V-81960-A0-00 59V81960A000 59V-81960-A0-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	1063.21 zł 956.89 zł najniższa cena: 956.89 zł 956.89
18	BOLT, HEXAGON 97D95-06016-00 97D950601600 97D-95060-16-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (3 szt.)	1.57 zł 1.41 zł najniższa cena: 1.41 zł 1.41
18	BOLT, HEXAGON 97313-06016-00 => 97D95-06016-00 973130601600 97313-06016 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (3 szt.)	1.57 zł 1.41 zł najniższa cena: 1.41 zł 1.41
19	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (7 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
20	WASHER,PLATE 92901-06600-00 => 90201-061A5-00 929010660000 92901-06600 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (2 szt.)	9.37 zł 8.43 zł najniższa cena: 8.43 zł 8.43
21	MAIN SWITCH ASSY 2FJ-82510-02-00 2FJ825100200 2FJ-82510-02-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	419.85 zł 377.87 zł najniższa cena: 377.87 zł 377.87
22	CAP, KEY 3HN-82579-00-00 3HN825790000 3HN-82579-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	62.99 zł 56.69 zł najniższa cena: 56.69 zł 56.69
23	LABEL 29U-83585-10-00 29U835851000 29U-83585-10-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	9.41 zł 8.47 zł najniższa cena: 8.47 zł 8.47
24	STARTER RELAY ASSY 3AY-81940-00-00 => 4KD-81940-00-00 3AY819400000 3AY-81940-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	463.67 zł 417.30 zł najniższa cena: 417.30 zł 417.3
25	NUT 95303-06700-00 => 9538R-06700-00 953030670000 95303-06700 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (1 szt.)	2.67 zł 2.40 zł najniższa cena: 2.40 zł 2.4
26	WASHER 92990-06100-00 => 92995-06100-00 929900610000 92990-06100-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (7 szt.)	0.81 zł 0.73 zł najniższa cena: 0.73 zł 0.73
27	PILOT LIGHT ASSY 2HT-83530-00-00 2HT835300000 2HT-83530-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	227.72 zł 204.95 zł najniższa cena: 204.95 zł 204.95
28	.BULB (12V-3.4W T10) 4G1-84744-00-00 4G1847440000 4G1-84744-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (1 szt.)	14.94 zł 13.45 zł najniższa cena: 13.45 zł 13.45
29	HOSE (L540) 90445-082F3-00 90445082F300 90445-082F3 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	42.09 zł 37.88 zł najniższa cena: 37.88 zł 37.88
30	FUSE HOLDER ASSY 59V-82150-00-00 59V821500000 59V-82150-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	221.99 zł 199.79 zł najniższa cena: 199.79 zł 199.79
31	FUSE 30A (30A) 705-82151-00-00 => 705-82151-01-00 705821510000 705-82151-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	17.50 zł 15.75 zł najniższa cena: 15.75 zł 15.75
32	WIRE,LEAD 3HN-82541-00-00 3HN825410000 3HN-82541-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	68.52 zł 61.67 zł najniższa cena: 61.67 zł 61.67
33	WIRE HARNESS ASSY 3HP-82590-00-00 3HP825900000 3HP-82590-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	1618.98 zł 1457.08 zł najniższa cena: 1457.08 zł 1457.08
34	WIRE,LEAD 1YW-82507-00-00 1YW825070000 1YW-82507-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	191.15 zł 172.04 zł najniższa cena: 172.04 zł 172.04
35	RELAY ASSY 29U-81950-91-00 29U819509100 29U-81950-91 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	416.66 zł 374.99 zł najniższa cena: 374.99 zł 374.99
36	RELAY ASSY (29U-93) 29U-81950-92-00 => 29U-81950-93-00 29U819509200 29U-81950-92 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	416.66 zł 374.99 zł najniższa cena: 374.99 zł 374.99
37	RELAY ASSY (29U-93) 29U-81950-92-00 => 29U-81950-93-00 29U819509200 29U-81950-92 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	416.66 zł 374.99 zł najniższa cena: 374.99 zł 374.99
38	WIRE,LEAD 59V-82541-00-00 59V825410000 59V-82541-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	91.40 zł 82.26 zł najniższa cena: 82.26 zł 82.26
39	BAND,SWITCH CORD 437-83936-01-00 437839360100 437-83936-01-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 24-48H (4 szt.)	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
40	BAND,SWITCH CORD 437-83936-11-00 437839361100 437-83936-11-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
41	CLAMP 90465-13154-00 => 90464-15152-00 904651315400 90465-13154 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	28.52 zł 25.67 zł najniższa cena: 25.67 zł 25.67
42	CHECKER,PILOT LAMP 38W-85774-00-00 38W857740000 38W-85774-00-00 https://yama-sklep.pl/image/scheme/2415c25e8616cfd42f4f9f9099f15d0aac334850323130302d30333930.png wysyłamy w 3-7 dni	89.93 zł 80.94 zł najniższa cena: 80.94 zł 80.94
