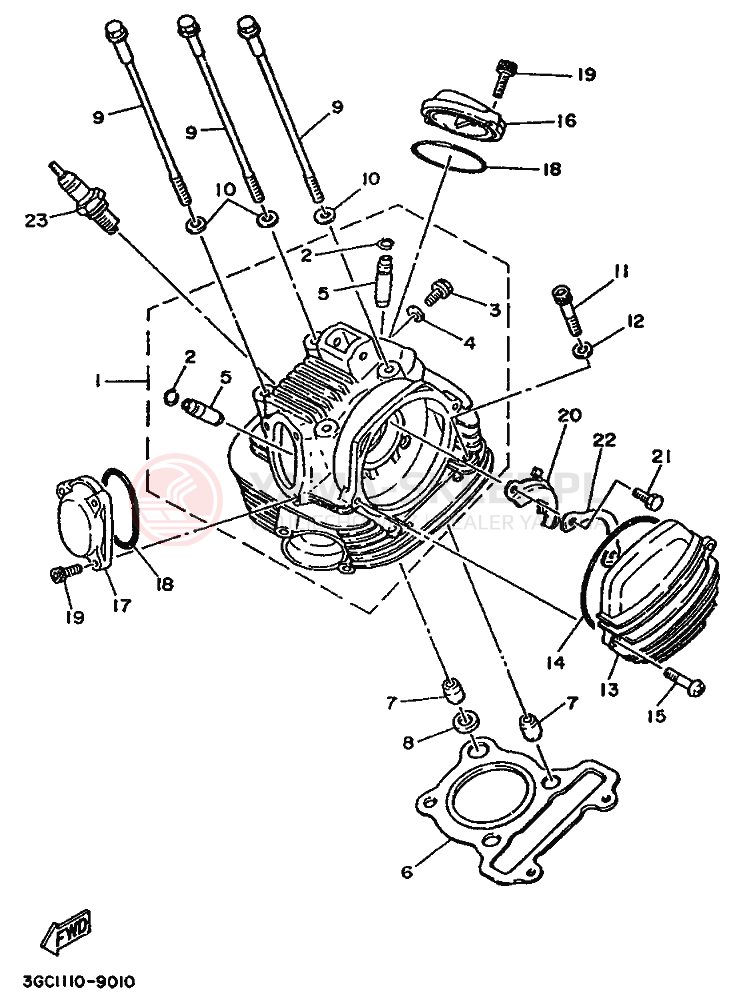

Schemat "głowica" do Yamaha YFM200DX

Wybierz schemat z listy

Cięgno do odpalania

cylinder

dźwignia trybu napędu

Dźwignia zmiany biegów, wałek

Gaźnik

głowica

Kierownica i osprzęt

Koło przód

Koło tył

Lampa przód

naklejki

Oświetlenie tył

Pokrywa boczna

Pokrywa silnika

Półki zawieszenia

Pompa olejowa

prądnica

PRZEDNI BŁOTNIK

PRZEDNIE ZAWIESZENIE KOŁA

PRZEKŁADNIA POŚREDNIA

rama

RAMIĘ STERUJĄCE

rozrusznik

Rozrząd - łańcuszek

siedzenie

Skrzynia biegów

sprzęgło

Stopka postojowa i podnóżki

TYLNY BŁOTNIK

układ elektryczny

Układ napędowy

wahacz

Wał korbowy, tłok

WAŁ NAPĘDOWY

Wodziki, automat

Wtrysk paliwa

Wydech końcowy

Zacisk hamulcowy tylny

zawieszenie tył

zawory

zbiornik paliwa

Wał korbowy, tłok

głowica

cylinder

Obudowa silnika

Pokrywa silnika

Gaźnik

Wtrysk paliwa

sprzęgło

Dźwignia zmiany biegów, wałek

Skrzynia biegów

Wodziki, automat

Wałek rozrządu

zawory

Pompa olejowa

rozrusznik

prądnica

Kierownica i osprzęt

Półki zawieszenia

rama

Stopka postojowa i podnóżki

wahacz

zawieszenie tył

Wydech końcowy

Pokrywa boczna

siedzenie

zbiornik paliwa

Przedni błotnik

Tylny błotnik

Koło przód

Koło tył

układ elektryczny

Zacisk hamulcowy tylny

Lampa przód

lampa tył

naklejki

osłona / stelaż

Przeniesienie napędu

Wał napędowy

Cięgno do odpalania

głowica

poprzedni następny

Lp.	nazwa i numer części	cena
1	CYLINDER HEAD ASSY 51A-11110-00-00 51A111100000 51A-11110-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni
2	CIRCLIP,OUTER 93440-10085-00 934401008500 93440-10085-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
3	SCREW, TAPPING 90163-06002-00 901630600200 90163-06002-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (4 szt.)	19.70 zł 17.73 zł najniższa cena: 17.73 zł 17.73
3	SCREW, TAPPING 90153-06029-00 => 90163-06002-00 901530602900 901-53060-29-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (4 szt.)	19.70 zł 17.73 zł najniższa cena: 17.73 zł 17.73
4	GASKET 90430-06014-00 904300601400 90430-06014-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (5 szt.)	9.31 zł 8.38 zł najniższa cena: 8.38 zł 8.38
5	GDE,INTK VLV 1 O/S 5H0-11133-10-00 => 5H0-11133-11-00 5H0111331000 5H0-11133-10 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	206.89 zł 186.20 zł najniższa cena: 186.20 zł 186.2
5	GDE,INTK VLV 1 O/S 5H0-11133-11-00 5H0111331100 5H0-11133-11-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	206.89 zł 186.20 zł najniższa cena: 186.20 zł 186.2
6	GASKET,CYL HEAD 1 1NU-11181-00-00 1NU111810000 1NU-11181-00-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	215.58 zł 194.02 zł najniższa cena: 194.02 zł 194.02
7	PIN,DOWEL (59V) 99530-14016-00 995301401600 99530-14016-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (6 szt.)	23.64 zł 21.28 zł najniższa cena: 21.28 zł 21.28
8	GASKET 90430-14131-00 904301413100 90430-14131-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (3 szt.)	16.14 zł 14.53 zł najniższa cena: 14.53 zł 14.53
9	BOLT, FLANGE 90105-08195-00 => 90105-08160-00 901050819500 90105-08195 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	52.88 zł 47.59 zł najniższa cena: 47.59 zł 47.59
9	BOLT, FLANGE 90105-08160-00 901050816000 90105-08160-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	52.88 zł 47.59 zł najniższa cena: 47.59 zł 47.59
10	WASHER,PLATE 90201-080L7-00 90201080L700 90201-080L7-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	9.37 zł 8.43 zł najniższa cena: 8.43 zł 8.43
11	BOLT 91316-08045-00 => 91317-08045-00 913160804500 91316-08045 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	16.89 zł 15.20 zł najniższa cena: 15.20 zł 15.2
11	BOLT 91317-08045-00 913170804500 91317-08045-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	16.89 zł 15.20 zł najniższa cena: 15.20 zł 15.2
12	WASHER, PLATE(3LN) 90201-087K2-00 => 90201-086M0-00 90201087K200 90201-087K2 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	20.65 zł 18.59 zł najniższa cena: 18.59 zł 18.59
12	WASHER, PLATE(3LN) 90201-086M0-00 90201086M000 90201-086M0-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	20.65 zł 18.59 zł najniższa cena: 18.59 zł 18.59
13	CVR,CYL HD SIDE 1 15A-11185-00-00 15A111850000 15A-11185-00-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	326.02 zł 293.42 zł najniższa cena: 293.42 zł 293.42
14	O-RING 93211-05471-00 932110547100 93211-05471-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	40.70 zł 36.63 zł najniższa cena: 36.63 zł 36.63
15	SCREW,PAN HEAD 92506-06020-00 => 98517-06020-00 925060602000 92506-06020 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (1 szt.)	10.32 zł 9.29 zł najniższa cena: 9.29 zł 9.29
15	SCREW,PAN HEAD 98517-06020-00 985170602000 98517-06020-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (1 szt.)	10.32 zł 9.29 zł najniższa cena: 9.29 zł 9.29
16	COVER,CYL.HEAD 2 3GC-11186-00-00 3GC111860000 3GC-11186-00-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	244.30 zł 219.87 zł najniższa cena: 219.87 zł 219.87
17	COVER,CYL.HEAD 3 3GC-11187-00-00 3GC111870000 3GC-11187-00-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	201.74 zł 181.57 zł najniższa cena: 181.57 zł 181.57
18	O-RING 93210-57634-00 932105763400 93210-57634-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (6 szt.)	61.86 zł 55.67 zł najniższa cena: 55.67 zł 55.67
19	BOLT 91317-06018-00 913170601800 91317-06018-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
19	BOLT 91316-06018-00 => 91317-06018-00 913160601800 91316-06018 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
20	PLATE 5H0-1111F-00-00 5H01111F0000 5H0-1111F-00-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (1 szt.)	79.75 zł 71.78 zł najniższa cena: 71.78 zł 71.78
21	BOLT 97003-06012-00 => 97080-06012-00 970030601200 97003-06012 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
21	BOLT 97080-06012-00 970800601200 97080-06012-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
22	WASHER,LOCK 90215-06184-00 902150618400 90215-06184-00 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	23.36 zł 21.02 zł najniższa cena: 21.02 zł 21.02
23	PLUG, SPARK 94701-00178-00 947010017800 94701-00178 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 3-7 dni	30.82 zł 27.74 zł najniższa cena: 27.74 zł 27.74
23	PLUG, SPARK 94701-00189-00 947010018900 94701-00189 https://yama-sklep.pl/image/scheme/24969312704b0a4f53a594aafcda9cb639334743313131302d39303130.png wysyłamy w 24-48H (9 szt.)	19.90 zł 17.91 zł najniższa cena: 17.91 zł 17.91
