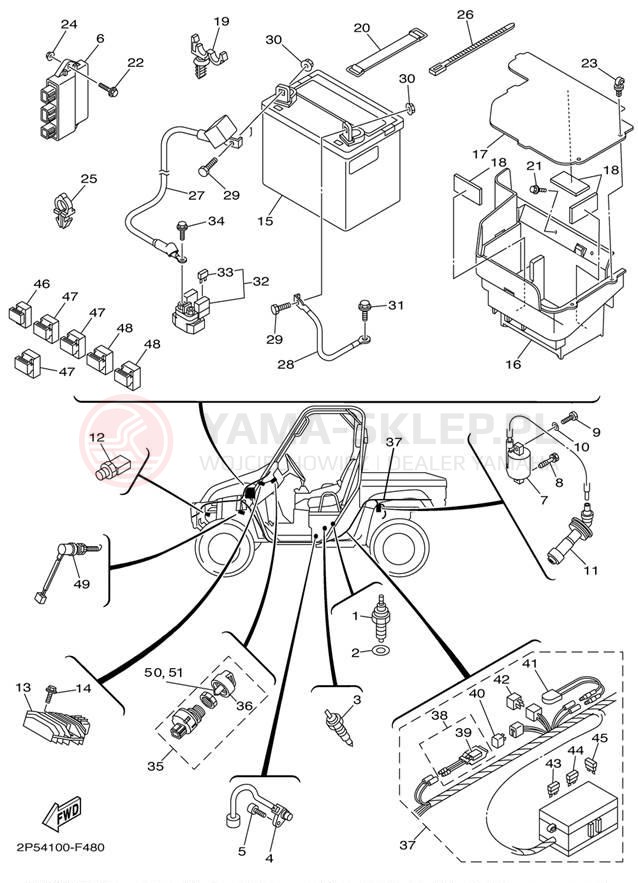

Schemat "układ elektryczny" do Yamaha RHINO 450 YXR45FW
Wybierz schemat z listy |
poprzedni
| Lp. | nazwa i numer części | cena |
|---|
| Lp. | nazwa i numer części | cena |
|---|---|---|
| 1 |
NEUTRAL SWITCH ASSY 3GB-82540-01-00 3GB825400100 3GB-82540-01-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 24-48H (2 szt.) |
212.64 zł 191.38 złnajniższa cena: 191.38 zł
191.38
|
| 2 |
GASKET 90430-10148-00 904301014800 90430-10148-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 24-48H (2 szt.) |
10.25 zł 9.23 złnajniższa cena: 9.23 zł
9.23
|
| 3 |
THERMO SWITCH ASSY 4BA-82560-00-00 4BA825600000 4BA-82560-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
195.71 zł 176.14 złnajniższa cena: 176.14 zł
176.14
|
| 4 |
SENSOR, SPEED 2P5-83755-01-00 2P5837550100 2P5-83755-01-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
750.50 zł 675.45 złnajniższa cena: 675.45 zł
675.45
|
| 5 |
BOLT (4MY) 91317-06016-00 913170601600 91317-06016-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 24-48H (2 szt.) |
8.65 zł 7.79 złnajniższa cena: 7.79 zł
7.79
|
| 6 |
C.D.I. UNIT ASSY 2P5-85540-00-00 2P5855400000 2P5-85540-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
2380.73 zł 2142.66 złnajniższa cena: 2142.66 zł
2142.66
|
| 7 |
IGNITION COIL ASSY 5KM-82310-03-00 5KM823100300 5KM-82310-03-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
307.28 zł 276.55 złnajniższa cena: 276.55 zł
276.55
|
| 7 | 5KM-82310-00-00 | |
| 8 |
BOLT 90109-06723-00 901090672300 90109-06723-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
8.11 zł 7.30 złnajniższa cena: 7.30 zł
7.3
|
| 9 |
BOLT, HEXAGON 97017-06020-00 970170602000 97017-06020-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 24-48H (2 szt.) |
9.80 zł 8.82 złnajniższa cena: 8.82 zł
8.82
|
| 10 |
WASHER 92990-06600-00 929900660000 92990-06600-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 24-48H (3 szt.) |
3.65 zł 3.29 złnajniższa cena: 3.29 zł
3.29
|
| 11 |
PLUG CAP ASY 3NS-82370-00-00 3NS823700000 3NS-82370-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
184.19 zł 165.77 złnajniższa cena: 165.77 zł
165.77
|
| 12 |
THERMO SWITCH ASSY 5GM-82560-01-00 5GM825600100 5GM-82560-01-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
245.64 zł 221.08 złnajniższa cena: 221.08 zł
221.08
|
| 12 | 5GM-82560-00-00 | |
| 13 |
RECTIFIER & REGULA 5BN-81960-00-00 5BN819600000 5BN-81960-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
862.41 zł 776.17 złnajniższa cena: 776.17 zł
776.17
|
| 14 |
BOLT, FLANGE 90105-06833-00 901050683300 90105-06833-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
7.11 zł 6.40 złnajniższa cena: 6.40 zł
6.4
|
| 15 |
11-U1LD GS BATTERY (GS U1L-11) 11U-1LD00-00-00 11U1LD000000 11U-1LD00-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
1415.12 zł 1273.61 złnajniższa cena: 1273.61 zł
1273.61
|
| 16 |
BOX, BATTERY 1 5UG-H212B-02-00 5UGH212B0200 5UG-H212B-02-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
383.74 zł 345.37 złnajniższa cena: 345.37 zł
345.37
|
| 17 |
COVER,BATTERY 5UG-H2129-10-00 5UGH21291000 5UG-H2129-10-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
268.47 zł 241.62 złnajniższa cena: 241.62 zł
241.62
|
| 18 |
DAMPER, SIDE COVER 4XE-F4145-00-00 4XEF41450000 4XE-F4145-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
24.27 zł 21.84 złnajniższa cena: 21.84 zł
21.84
|
| 19 |
CLAMP 90464-12830-00 904641283000 90464-12830-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
12.53 zł 11.28 złnajniższa cena: 11.28 zł
11.28
|
| 20 |
BAND,BATTERY 22F-82131-00-00 22F821310000 22F-82131-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
43.81 zł 39.43 złnajniższa cena: 39.43 zł
39.43
|
| 21 |
BOLT, SPECIAL 1 JW1-K6179-01-00 JW1K61790100 JW1-K6179-01-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
7.64 zł 6.88 złnajniższa cena: 6.88 zł
6.88
|
| 22 |
BOLT,FLANGE 95817-06025-00 958170602500 95817-06025-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 24-48H (2 szt.) |
21.27 zł 19.14 złnajniższa cena: 19.14 zł
19.14
|
| 23 |
RIVET 5UG-F171S-00-00 5UGF171S0000 5UG-F171S-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
4.87 zł 4.38 złnajniższa cena: 4.38 zł
4.38
|
| 24 |
NUT, W/WASHER 95707-06600-00 957070660000 95707-06600-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
12.53 zł 11.28 złnajniższa cena: 11.28 zł
11.28
|
| 26 |
CLAMP 90464-31827-00 904643182700 90464-31827-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
7.11 zł 6.40 złnajniższa cena: 6.40 zł
6.4
|
| 27 |
WIRE,PLUS LEAD 5UG-H2115-10-00 5UGH21151000 5UG-H2115-10-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
|
| 28 |
WIRE,MINUS LEAD 5UG-H2116-10-00 5UGH21161000 5UG-H2116-10-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
|
| 30 |
NUT,FLANGE (4MV) 95707-06500-00 957070650000 95707-06500-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
14.15 zł 12.74 złnajniższa cena: 12.74 zł
12.74
|
| 31 |
BOLT, FLANGE 95817-06014-00 958170601400 95817-06014-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
31.71 zł 28.54 złnajniższa cena: 28.54 zł
28.54
|
| 32 |
STARTER RELAY ASSY (2768112-A) 5UG-81940-00-00 5UG819400000 5UG-81940-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
488.13 zł 439.32 złnajniższa cena: 439.32 zł
439.32
|
| 33 |
FUSE (30 AMP, BLADE) (30A-BL) 1AE-82151-00-00 1AE821510000 1AE-82151-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 24-48H (7 szt.) |
9.74 zł 8.77 złnajniższa cena: 8.77 zł
8.77
|
| 34 |
BOLT,SMALL FLANGE 95027-06008-00 950270600800 95027-06008-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
3.65 zł 3.29 złnajniższa cena: 3.29 zł
3.29
|
| 35 |
MAIN SWITCH ASSY 5UG-H2510-00-00 5UGH25100000 5UG-H2510-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
649.60 zł 584.64 złnajniższa cena: 584.64 zł
584.64
|
| 36 |
CAP, KEY 5UG-H2579-00-00 5UGH25790000 5UG-H2579-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
247.32 zł 222.59 złnajniższa cena: 222.59 zł
222.59
|
| 37 |
WIRE HARNESS ASSY 2P5-82590-20-00 2P5825902000 2P5-82590-20-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
|
| 38 |
CIRCUIT BREAKER ASSY 5ND-82180-00-00 5ND821800000 5ND-82180-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
212.80 zł 191.52 złnajniższa cena: 191.52 zł
191.52
|
| 39 |
THERMO SWITCH ASSY 5ND-82560-00-00 5ND825600000 5ND-82560-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
300.91 zł 270.82 złnajniższa cena: 270.82 zł
270.82
|
| 40 |
RECTIFIER 2 3WP-81980-00-00 3WP819800000 3WP-81980-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
70.60 zł 63.54 złnajniższa cena: 63.54 zł
63.54
|
| 41 |
THERMO SWITCH ASSY 5FU-82560-10-00 5FU825601000 5FU-82560-10-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
106.63 zł 95.97 złnajniższa cena: 95.97 zł
95.97
|
| 42 |
DIODE ASSY 3XV-81980-00-00 3XV819800000 3XV-81980-00-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
91.77 zł 82.59 złnajniższa cena: 82.59 zł
82.59
|
| 43 |
FUSE (15A) (15A-BL) 67F-82151-50-00 67F821515000 67F-82151-50-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 24-48H (1 szt.) |
38.39 zł 34.55 złnajniższa cena: 34.55 zł
34.55
|
| 44 |
FUSE (10A) (10A-BL) 67F-82151-40-00 67F821514000 67F-82151-40-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
38.39 zł 34.55 złnajniższa cena: 34.55 zł
34.55
|
| 45 |
FUSE (3A-BL) 67F-82151-30-00 67F821513000 67F-82151-30-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
38.39 zł 34.55 złnajniższa cena: 34.55 zł
34.55
|
| 46 |
RELAY ASSY (29U-93) 29U-81950-93-00 29U819509300 29U-81950-93-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
416.66 zł 374.99 złnajniższa cena: 374.99 zł
374.99
|
| 47 |
RELAY ASSY (G8HN-1C4T-DJ-Y52) 5DM-81950-00-00 => 5DM-81950-01-00 5DM819500000 5DM-81950-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
277.83 zł 250.05 złnajniższa cena: 250.05 zł
250.05
|
| 47 |
RELAY ASSY (G8HN-1C4T-DJ-Y52) 5DM-81950-01-00 5DM819500100 5DM-81950-01-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
277.83 zł 250.05 złnajniższa cena: 250.05 zł
250.05
|
| 48 |
RELAY ASSY (1UY-92) 1UY-81950-92-00 1UY819509200 1UY-81950-92-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
410.50 zł 369.45 złnajniższa cena: 369.45 zł
369.45
|
| 49 |
STOP SWITCH ASSY 4KB-82530-10-00 4KB825301000 4KB-82530-10-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
412.14 zł 370.93 złnajniższa cena: 370.93 zł
370.93
|
| 50 |
KEY BLANK (A) 5000-5 (A) 5000~5149 UR 5UG-H2511-09-00 5UGH25110900 5UG-H2511-09-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
41.13 zł 37.02 złnajniższa cena: 37.02 zł
37.02
|
| 51 |
KEY BLANK (B) 5150 - (B) 5150~5299 UR 5UG-H2511-19-00 5UGH25111900 5UG-H2511-19-00 https://yama-sklep.pl/image/scheme_us/281dcbba77ce2c0c2fbd40542ebe1dd5a73133303636385f696d672e6a7067.jpgwysyłamy w 3-7 dni |
37.37 zł 33.63 złnajniższa cena: 33.63 zł
33.63
|
