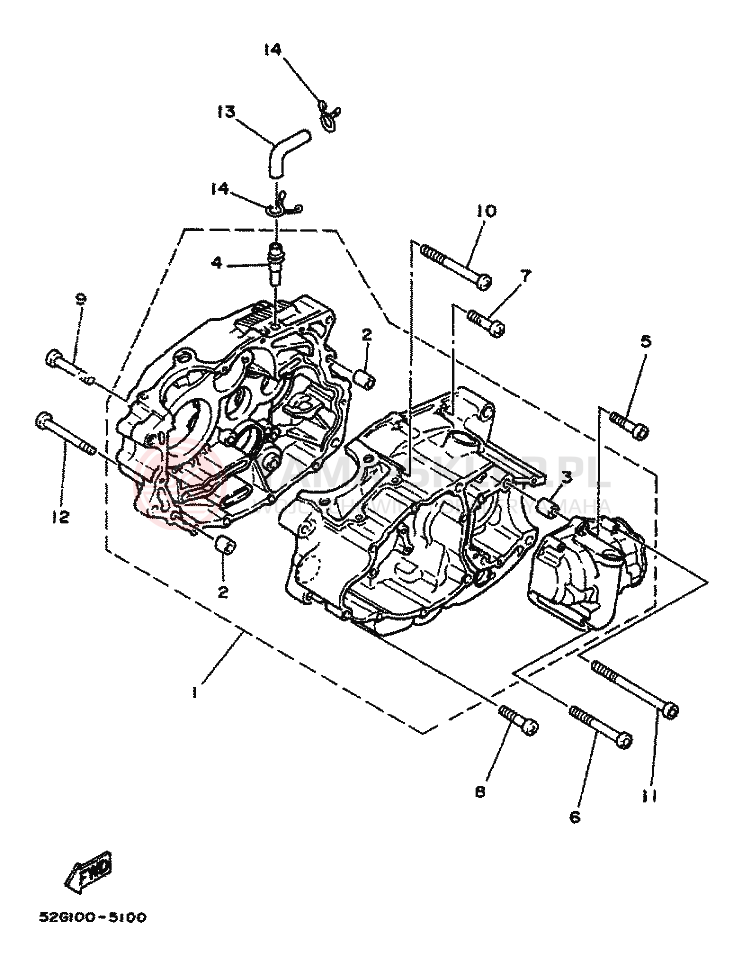

Schemat "Obudowa silnika" do Yamaha YFM200

Lp.	nazwa i numer części	cena
1	CRANKCASE ASY 52G-15100-00-00 52G151000000 52G-15100-00-00 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	4737.39 zł 4263.65 zł najniższa cena: 4263.65 zł 4263.65
2	.PIN, DOWEL 91830-22016-00 918302201600 91830-22016 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	16.91 zł 15.22 zł najniższa cena: 15.22 zł 15.22
3	PIN, DOWEL 91830-21014-00 918302101400 91830-21014 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
4	PIPE,BREATHER 2 371-11167-01-00 371111670100 371-11167-01-00 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	42.56 zł 38.30 zł najniższa cena: 38.30 zł 38.3
5	BOLT (4MY) 91316-06035-00 => 91317-06035-00 913160603500 91316-06035 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 24-48H (6 szt.)	11.57 zł 10.41 zł najniższa cena: 10.41 zł 10.41
5	BOLT (4MY) 91317-06035-00 913170603500 91317-06035-00 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 24-48H (6 szt.)	11.57 zł 10.41 zł najniższa cena: 10.41 zł 10.41
6	.BOLT 91316-06085-00 913160608500 91316-06085 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	31.71 zł 28.54 zł najniższa cena: 28.54 zł 28.54
7	SCREW, PAN HEAD 92501-06030-00 925010603000 92501-06030 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	22.40 zł 20.16 zł najniższa cena: 20.16 zł 20.16
8	SCREW, PAN HEAD 92501-06040-00 925010604000 92501-06040 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	17.00 zł 15.30 zł najniższa cena: 15.30 zł 15.3
9	SCREW, PAN HEAD 92501-06060-00 => 98580-06560-00 925010606000 92501-06060 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	14.80 zł 13.32 zł najniższa cena: 13.32 zł 13.32
9	SCREW, PAN HEAD 98580-06560-00 985800656000 98580-06560-00 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	14.80 zł 13.32 zł najniższa cena: 13.32 zł 13.32
10	SCREW, PAN HEAD 92501-06085-00 925010608500 92501-06085 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	13.53 zł 12.18 zł najniższa cena: 12.18 zł 12.18
11	BOLT 91316-06160-00 913160616000 91316-06160 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	79.58 zł 71.62 zł najniższa cena: 71.62 zł 71.62
12	SCREW, PAN HEAD 92501-06075-00 => 98580-06575-00 925010607500 92501-06075 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	45.52 zł 40.97 zł najniższa cena: 40.97 zł 40.97
12	SCREW, PAN HEAD 98580-06575-00 985800657500 98580-06575-00 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	45.52 zł 40.97 zł najniższa cena: 40.97 zł 40.97
13	PIPE,BREATHER 1 52H-11166-00-00 52H111660000 52H-11166-00-00 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	69.26 zł 62.33 zł najniższa cena: 62.33 zł 62.33
14	CLIP 90467-17089-00 => 90467-17128-00 904671708900 90467-17089-00 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	21.91 zł 19.72 zł najniższa cena: 19.72 zł 19.72
14	CLIP 90467-17128-00 904671712800 90467-17128-00 https://yama-sklep.pl/image/scheme/4245eeccba0d8a7fccb80b8699374753e5373435312d31353532483137314532302d31302d30.png wysyłamy w 3-7 dni	21.91 zł 19.72 zł najniższa cena: 19.72 zł 19.72
