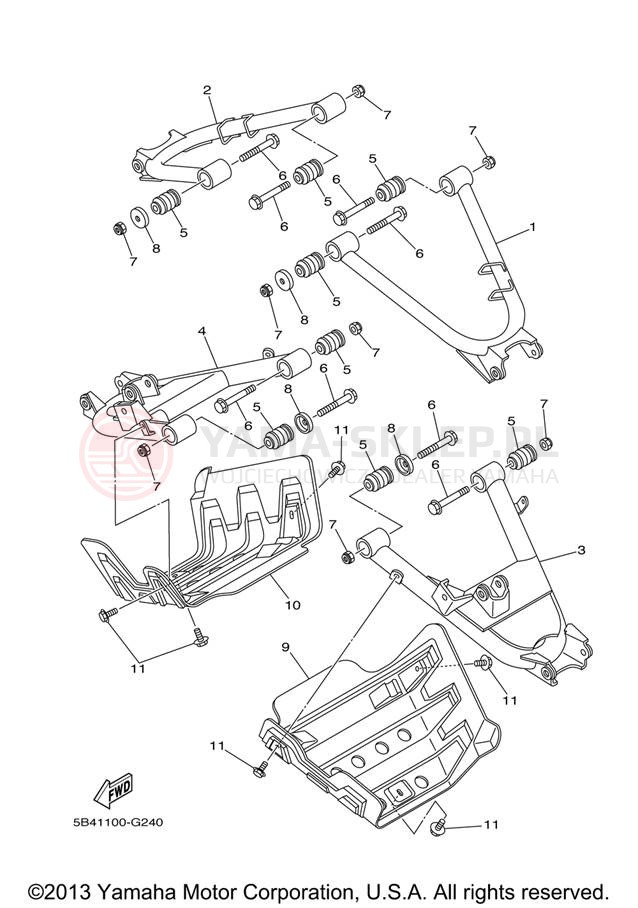

Schemat "wahacz" do Yamaha RHINO 700FI YXR70FXR/YXR70FXGR

Lp.	nazwa i numer części	cena
1	ARM, REAR 1 5B4-F2171-00-00 5B4F21710000 5B4-F2171-00-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	333.44 zł 300.10 złnajniższa cena: 300.10 zł 300.1
2	ARM, REAR 2 5B4-F2172-00-00 5B4F21720000 5B4-F2172-00-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	333.44 zł 300.10 złnajniższa cena: 300.10 zł 300.1
3	ARM 1 5B4-F217M-00-00 5B4F217M0000 5B4-F217M-00-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	1333.02 zł 1199.72 złnajniższa cena: 1199.72 zł 1199.72
4	ARM 2 5B4-F217N-00-00 5B4F217N0000 5B4-F217N-00-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	1333.02 zł 1199.72 złnajniższa cena: 1199.72 zł 1199.72
5	BUSH 5KM-23526-00-00 5KM235260000 5KM-23526-00-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	62.23 zł 56.01 złnajniższa cena: 56.01 zł 56.01
6	BOLT, FLANGE 90105-10267-00 901051026700 90105-10267-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	44.80 zł 40.32 złnajniższa cena: 40.32 zł 40.32
7	NUT, SELF-LOCKING 90185-10012-00 901851001200 90185-10012-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	14.91 zł 13.42 złnajniższa cena: 13.42 zł 13.42
8	WASHER 5KM-22149-10-00 5KM221491000 5KM-22149-10-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	21.91 zł 19.72 złnajniższa cena: 19.72 zł 19.72
9	COVER, THRUST 1 5B4-F2128-00-00 5B4F21280000 5B4-F2128-00-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	164.29 zł 147.86 złnajniższa cena: 147.86 zł 147.86
10	COVER, THRUST 2 5B4-F2129-00-00 5B4F21290000 5B4-F2129-00-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	176.39 zł 158.75 złnajniższa cena: 158.75 zł 158.75
11	BOLT, SPECIAL 1 JW1-K6179-01-00 JW1K61790100 JW1-K6179-01-00 https://yama-sklep.pl/image/scheme_us/28c193aa60136af20d595decd2a5daedd03133303530355f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
