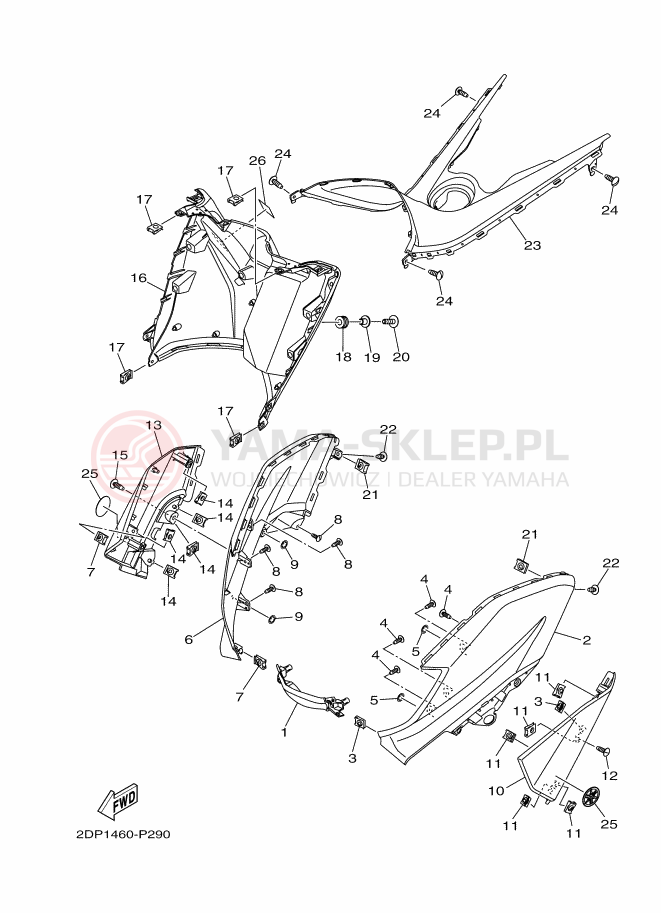

Schemat "Nadwozie przód" do Yamaha NMAX 150

Lp.	nazwa i numer części	cena
1	COVER, FRONT 2 2DP-F286F-00-P4 2DPF286F00P4 2DP-F286F-00-P4 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	93.31 zł 83.98 złnajniższa cena: 83.98 zł 83.98
2	BODY, COWLING 2DP-F8351-00-P4 2DPF835100P4 2DP-F8351-00-P4 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	348.58 zł 313.72 złnajniższa cena: 313.72 zł 313.72
3	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
3	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
4	SCREW, TAPPING 97702-50016-00 => 90167-05077-00 977025001600 97702-50016-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
4	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
5	NUT, SPRING 90183-06815-00 901830681500 90183-06815-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	2.55 zł 2.30 złnajniższa cena: 2.30 zł 2.3
6	BODY, COWLING 2 2DP-F8377-00-P4 2DPF837700P4 2DP-F8377-00-P4 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (1 szt.)	348.58 zł 313.72 złnajniższa cena: 313.72 zł 313.72
7	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
7	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
8	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
8	SCREW, TAPPING 97702-50016-00 => 90167-05077-00 977025001600 97702-50016-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
9	NUT, SPRING 90183-06815-00 901830681500 90183-06815-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	2.55 zł 2.30 złnajniższa cena: 2.30 zł 2.3
10	PANEL 1 2DP-F835U-00-P0 2DPF835U00P0 2DP-F835U-00-P0 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	147.19 zł 132.47 złnajniższa cena: 132.47 zł 132.47
11	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
11	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
12	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
12	SCREW, TAPPING 97702-50016-00 => 90167-05077-00 977025001600 97702-50016-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
13	PANEL 2 2DP-F835V-00-P0 2DPF835V00P0 2DP-F835V-00-P0 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	147.19 zł 132.47 złnajniższa cena: 132.47 zł 132.47
14	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
14	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
15	SCREW, TAPPING 97702-50016-00 => 90167-05077-00 977025001600 97702-50016-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
15	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
16	LEG SHIELD ASSY 2DP-F8300-00-00 2DPF83000000 2DP-F8300-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	379.76 zł 341.78 złnajniższa cena: 341.78 zł 341.78
17	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
17	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
18	GROMMET (3P91) 90480-12808-00 904801280800 90480-12808-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	0.98 zł 0.88 złnajniższa cena: 0.88 zł 0.88
19	COLLAR 90387-06899-00 903870689900 90387-06899-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	4.77 zł 4.29 złnajniższa cena: 4.29 zł 4.29
20	BOLT,HEX. SOCKET BUTTON 90111-06854-00 901110685400 90111-06854 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	5.36 zł 4.82 złnajniższa cena: 4.82 zł 4.82
21	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
21	NUT,SPRING 90183-05807-00 => 90183-05042-00 901830580700 90183-05807-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
22	SCREW, ROUND TAPPING 90160-05808-00 901600580800 90160-05808-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	1.40 zł 1.26 złnajniższa cena: 1.26 zł 1.26
23	COVER 1 2DP-F842M-00-00 2DPF842M0000 2DP-F842M-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	105.20 zł 94.68 złnajniższa cena: 94.68 zł 94.68
24	SCREW, TAPPING 97702-50016-00 => 90167-05077-00 977025001600 97702-50016-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
24	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
25	EMBLEM 2DP-F413B-00-00 2DPF413B0000 2DP-F413B-00-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	93.31 zł 83.98 złnajniższa cena: 83.98 zł 83.98
26	.LABEL, WARNING 26P-21568-11-00 26P215681100 26P-21568-11-00 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	12.46 zł 11.21 złnajniższa cena: 11.21 zł 11.21
26	.LABEL, WARNING 26P-21568-10-00 => 26P-21568-11-00 26P215681000 26P-21568-10 https://yama-sklep.pl/image/scheme/240cc8a7fc08e79956492f8b7d406c7251324450313436302d50323930.png wysyłamy w 3-7 dni	12.46 zł 11.21 złnajniższa cena: 11.21 zł 11.21
