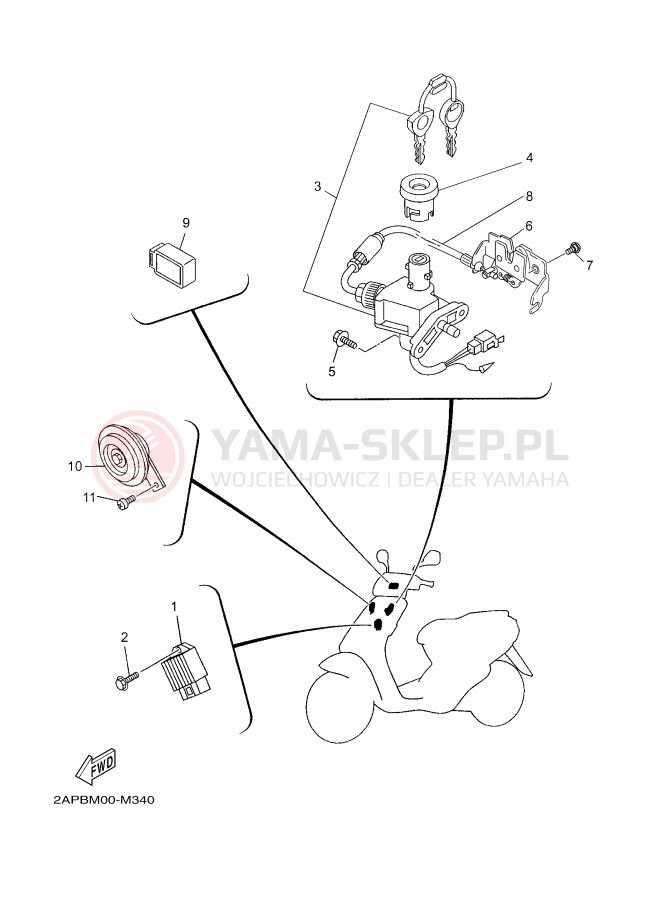

Schemat "układ elektryczny" do Yamaha NEOS

Lp.	nazwa i numer części	cena
1	RECTIFIER & REGULATOR ASSY 5RN-H1960-00-00 5RNH19600000 5RN-H1960-00 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	431.23 zł 388.11 złnajniższa cena: 388.11 zł 388.11
2	BOLT, FLANGE 9502L-06012-00 9502L0601200 9502L-06012 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	11.14 zł 10.03 złnajniższa cena: 10.03 zł 10.03
3	MAIN SWITCH STEERING LOCK 5C2-H2501-10-00 5C2H25011000 5C2-H2501-10-00 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	785.85 zł 707.27 złnajniższa cena: 707.27 zł 707.27
4	CAP, SWITCH 5C2-H2552-00-00 5C2H25520000 5C2-H2552-00 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	34.94 zł 31.45 złnajniższa cena: 31.45 zł 31.45
5	BOLT 90109-06X03-00 9010906X0300 90109-06X03 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	20.65 zł 18.59 złnajniższa cena: 18.59 zł 18.59
6	SEAT LOCK ASSY 5HT-F4780-10-00 5HTF47801000 5HT-F4780-10-00 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	191.70 zł 172.53 złnajniższa cena: 172.53 zł 172.53
7	BOLT 90109-06X22-00 9010906X2200 90109-06X22-00 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	46.72 zł 42.05 złnajniższa cena: 42.05 zł 42.05
8	CABLE, SEAT LOCK 5C2-F478E-00-00 5C2F478E0000 5C2F478E0000 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	272.30 zł 245.07 złnajniższa cena: 245.07 zł 245.07
9	FLASHER RELAY ASSY 5C3-H3350-01-00 5C3H33500100 5C3-H3350-01-00 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	170.75 zł 153.68 złnajniższa cena: 153.68 zł 153.68
10	HORN 5WX-H3371-00-00 5WXH33710000 5WX-H3371-00 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	104.34 zł 93.91 złnajniższa cena: 93.91 zł 93.91
11	BOLT, FLANGE 9580M-06012-00 9580M0601200 9580M-06012 https://yama-sklep.pl/image/scheme/24357fbc4cf518fcc6b94e3c02f51c5a50324150424d30302d4d333430.png wysyłamy w 3-7 dni	22.88 zł 20.59 złnajniższa cena: 20.59 zł 20.59
